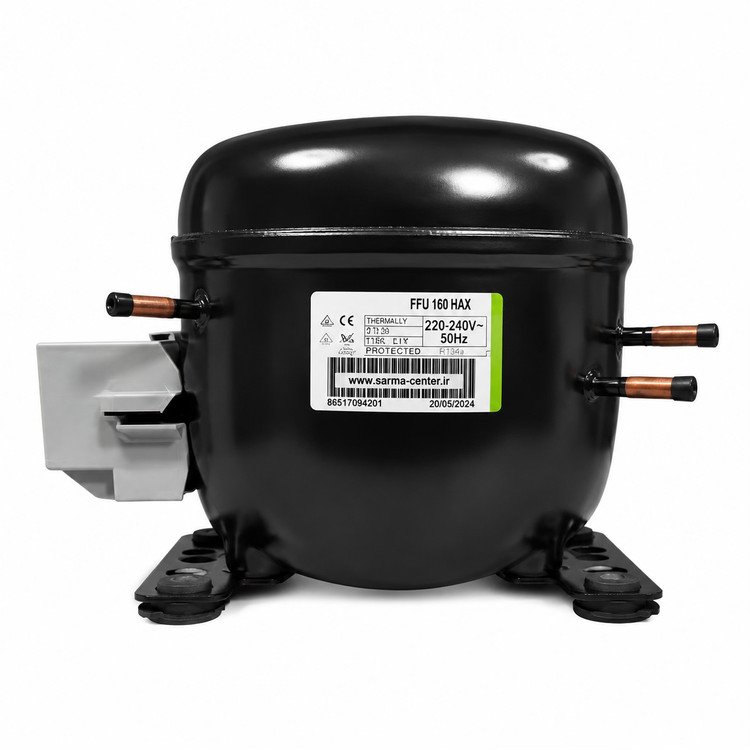

کمپرسور امبراکو 1/2 یخچالی مدل FFU160HAX

کمپرسور امبراکو FFU160HAX یک کمپرسور هرمتیک رفت و برگشتی با توان تجاری 1/2 اسب بخار است که برای استفاده در تجهیزات تبریدی با مبرد R134a طراحی شده است. این مدل در رده کمپرسورهای L/MBP قرار می‌گیرد و به همین دلیل برای طیف گسترده‌ای از کاربردهای یخچالی و تجهیزات برودتی سبک و نیمه‌تجاری که در محدوده دمای پایین تا متوسط کار می‌کنند، گزینه‌ای قابل توجه محسوب می‌شود.

FFU160HAX نسبت به کمپرسورهای کوچک‌تر سری FFU، ظرفیت و جابجایی بالاتری دارد و با جابجایی 12.92 سانتی‌متر مکعب، برای سیستم‌هایی طراحی شده است که به ظرفیت برودتی بیشتری نیاز دارند. در نسخه 220 تا 240 ولت و 50 هرتز، ظرفیت برودتی مرجع این مدل حدود 388 وات و راندمان مرجع آن حدود 1.46 W/W اعلام شده است. این اعداد مربوط به شرایط استاندارد آزمایش هستند و ظرفیت واقعی کمپرسور در دستگاه به دمای تبخیر، دمای کندانس، دمای محیط و شرایط عملکرد مدار بستگی دارد.

یکی از ویژگی‌های مهم FFU160HAX، محدوده کاری L/MBP است. محدوده دمای تبخیر این مدل حدود 35- تا 0 درجه سانتی‌گراد اعلام شده و همین موضوع باعث می‌شود بتوان از آن در کاربردهای متنوع‌تری نسبت به کمپرسورهای صرفاً LBP استفاده کرد. بنابراین این کمپرسور می‌تواند برای برخی یخچال‌ها، فریزرها، تجهیزات فروشگاهی و سیستم‌های تبرید سبک که در محدوده دمایی پایین تا متوسط فعالیت می‌کنند مورد استفاده قرار گیرد.

این کمپرسور با مبرد R134a کار می‌کند و استفاده از مبرد مناسب برای عملکرد صحیح آن اهمیت زیادی دارد. همچنین روغن مورد استفاده در نسخه 220–240V این مدل از نوع Ester با ویسکوزیته ISO22 است. در زمان تعویض کمپرسور باید از سازگاری روغن، مبرد و سایر اجزای مدار اطمینان حاصل شود و پس از انجام تعمیرات، وکیوم کامل مدار پیش از شارژ مبرد انجام گیرد.

FFU160HAX از موتور CSIR استفاده می‌کند و سیستم راه‌اندازی آن در محدوده LST/HST قرار دارد. این مدل برای برق تک‌فاز طراحی شده و نسخه 220–240V آن با فرکانس 50 هرتز، با شبکه برق رایج ایران سازگاری دارد. تجهیزات راه‌اندازی شامل رله، اورلود و خازن استارت باید مطابق کد فنی دقیق کمپرسور انتخاب شوند. در دیتای فنی نسخه 220–240V / 50Hz، خازن استارت 88–108 میکروفاراد با ولتاژ حداقل 250 ولت ذکر شده است.

طراحی FFU160HAX به‌گونه‌ای است که خنک‌کاری کمپرسور با فن انجام می‌شود. بنابراین در نصب این مدل، شرایط گردش هوا و خنک‌کاری مناسب کمپرسور اهمیت دارد و نباید فضای اطراف آن به‌گونه‌ای باشد که باعث افزایش بیش از حد دمای کمپرسور شود.

سیستم انبساط این کمپرسور می‌تواند بر اساس طراحی دستگاه با لوله مویی یا شیر انبساط انجام شود. در نتیجه FFU160HAX صرفاً محدود به یک نوع مدار خاص نیست و می‌تواند در طراحی‌های مختلف تبرید مورد استفاده قرار گیرد؛ البته ظرفیت اجزای مدار باید با ظرفیت کمپرسور هماهنگ باشد.

از نظر ساختار مکانیکی، FFU160HAX دارای بدنه‌ای با جابجایی نسبتاً بالا برای یک کمپرسور یخچالی 1/2 اسب است و وزن آن در نسخه‌های 220–240V حدود 10.8 کیلوگرم اعلام شده است. به همین دلیل هنگام جایگزینی آن با کمپرسور دیگر، علاوه بر مشخصات فنی، باید ابعاد، محل پایه‌ها و مسیر لوله‌های مکش و دهش نیز بررسی شود.

نکته مهم در انتخاب FFU160HAX این است که عبارت 1/2 اسب به‌تنهایی برای انتخاب کمپرسور کافی نیست. اگر این مدل قرار است جایگزین کمپرسور دیگری شود، باید مبرد، محدوده دمایی، ظرفیت برودتی، جابجایی، ولتاژ، فرکانس، نوع موتور و سیستم استارت با کمپرسور قبلی مقایسه شود. یک کمپرسور 1/2 اسب با کاربرد یا مبرد متفاوت الزاماً جایگزین مناسبی برای FFU160HAX نخواهد بود.

در مجموع، Embraco FFU160HAX یک کمپرسور 1/2 اسب قدرتمند برای کاربردهای L/MBP است که با مبرد R134a، جابجایی 12.92 cm³ و ظرفیت مرجع حدود 388 وات، برای طیف مناسبی از تجهیزات تبریدی طراحی شده است. ترکیب ظرفیت مناسب، موتور CSIR، قابلیت استفاده در محدوده دمایی گسترده و پشتیبانی از لوله مویی یا شیر انبساط، این مدل را به گزینه‌ای کاربردی برای تعمیر و ساخت تجهیزات برودتی تبدیل کرده است.

مقایسه تخصصی کمپرسورهای Embraco NEU6212Z و FFU160HAX

دو کمپرسور NEU6212Z و FFU160HAX هر دو از کمپرسورهای هرمتیک رفت‌وبرگشتی Embraco هستند، هر دو با مبرد R134a کار می‌کنند، هر دو در نسخه‌های 220–240V / 50Hz عرضه شده‌اند و هر دو از سیستم خنک‌کاری فن استفاده می‌کنند.

اما شباهت ظاهری و حتی برابر بودن توان تجاری آنها نباید باعث شود این دو کمپرسور را معادل یکدیگر بدانیم.

تفاوت اصلی این است:

NEU6212Z = 1/2 HP، HBP، موتور HST، مخصوص دمای تبخیر بالاتر

در مقابل:

FFU160HAX = 1/2 HP، L/MBP، موتور LST/HST، مناسب دماهای پایین تا متوسط

این تفاوت، تعیین‌کننده اصلی کاربرد آنهاست.

---

1. تفاوت در کلاس کاری LBP / MBP / HBP

NEU6212Z؛ کمپرسور HBP

NEU6212Z در خانواده کمپرسورهای HBP قرار دارد.

محدوده دمای تبخیر نسخه 220–240V/50Hz آن حدود 15- تا 10+ درجه سانتی‌گراد است.

بنابراین این کمپرسور برای سیستم‌هایی طراحی شده که دمای اواپراتور آنها نسبتاً بالا است.

این ویژگی آن را برای تجهیزاتی مانند:

• یخچال‌های ویترینی

• یخچال‌های فروشگاهی

• کابینت‌های نگهداری مواد غذایی

• برخی تجهیزات تجاری تبرید

• سیستم‌های HBP با بار سرمایشی بالا

مناسب می‌کند.

در چنین سیستم‌هایی کمپرسور لازم نیست برای فشار مکش بسیار پایین و دمای تبخیر بسیار پایین کار کند؛ در عوض باید در محدوده فشار بالاتر سمت مکش، عملکرد مؤثر و پایدار داشته باشد.

---

FFU160HAX؛ کمپرسور L/MBP

FFU160HAX در گروه L/MBP قرار دارد و دیتاشیت رسمی آن محدوده دمای تبخیر 35- تا 0 درجه سانتی‌گراد را مشخص می‌کند.

یعنی محدوده کاری آن از نظر دمای تبخیر بسیار پایین‌تر از NEU6212Z است.

به همین دلیل FFU160HAX برای طیف وسیع‌تری از کاربردهای دمای پایین و متوسط طراحی شده است.

از جمله:

• یخچال

• فریزر

• فریزرهای تجاری

• کابینت‌های سرمایشی

• تجهیزات سردخانه‌ای کوچک

• سیستم‌های LBP

• سیستم‌های MBP

• برخی تجهیزات Light Commercial

دیتاشیت رسمی Embraco نیز FFU160HAX را صراحتاً Low-Medium Back Pressure (Light Commercial) معرفی می‌کند.

---

2. تفاوت حجم جابجایی

یکی از مهم‌ترین تفاوت‌های مکانیکی این دو کمپرسور، حجم جابجایی است.

FFU160HAX

حجم جابجایی:

12.92 cm³

NEU6212Z

حجم جابجایی:

14.28 cm³

بنابراین NEU6212Z تقریباً 10.5 درصد حجم جابجایی بیشتری دارد.

این موضوع نشان می‌دهد که در هر دور موتور، حجم بیشتری از مبرد در NEU6212Z جابه‌جا می‌شود.

اما نکته مهم این است که ظرفیت سرمایشی فقط به حجم جابجایی وابسته نیست.

نوع کاربرد، دمای تبخیر، دمای کندانس، راندمان موتور، طراحی سوپاپ‌ها و شرایط ترمودینامیکی نیز روی ظرفیت اثر دارند.

به همین دلیل نمی‌توان گفت چون NEU6212Z فقط حدود 10 درصد جابجایی بیشتری دارد، ظرفیت آن نیز فقط 10 درصد بیشتر است.

در نقطه کاری HBP، NEU6212Z ظرفیت بسیار بالاتری ارائه می‌دهد.

---

3. تفاوت بسیار مهم در ظرفیت سرمایشی

در این قسمت تفاوت دو کمپرسور بسیار چشمگیر می‌شود.

FFU160HAX در شرایط مرجع L/MBP ظرفیت پایه حدود 374 وات دارد و در نقاط مختلف دمای تبخیر، ظرفیت آن افزایش پیدا می‌کند؛ در جدول عملکرد Embraco برای آن مقادیر مختلفی تا بیش از 1 کیلووات نیز بسته به نقطه کاری درج شده است.

در مقابل، NEU6212Z در شرایط HBP ظرفیت مرجع حدود 1.4 تا 1.46 کیلووات دارد، بسته به نسخه موتور و شرایط تست.

برای نمونه، کاتالوگ Embraco برای نسخه‌های NEU6212Z اعدادی در محدوده 1444 تا 1467 وات را برای نقاط مرجع مربوطه ارائه می‌کند.

بنابراین مقایسه ظرفیت باید همیشه با دمای تبخیر و شرایط تست یکسان انجام شود.

---

4. تفاوت ساختار موتور

این قسمت برای تعمیرکار بسیار مهم است.

FFU160HAX

FFU160HAX از موتور:

CSIR

استفاده می‌کند و در دیتاشیت به صورت:

LST/HST

معرفی شده است.

یعنی بسته به شرایط و نسخه مهندسی، موتور قابلیت استفاده در ساختار استارت با گشتاور پایین یا بالا را دارد.

دیتاشیت فنی نسخه 220–240V/50Hz این مدل، موتور CSIR، سیستم Current Relay و خازن استارت را مشخص می‌کند.

در یک دیتاشیت مهندسی برای FFU160HAX:

• موتور: CSIR

• Starting torque: LST/HST

• رله استارت: Current Relay

• Start capacitor: 88–108 µF

• حفاظت موتور: MSP39AMK-5590

• LRA: حدود 17.7 A

• FLA در L/MBP: حدود 1.93 A

ذکر شده است.

---

NEU6212Z

NEU6212Z از خانواده موتوری متفاوتی استفاده می‌کند.

در کاتالوگ‌های Embraco برای نسخه‌های مختلف آن، آرایش CSIR یا CSR و گشتاور HST دیده می‌شود.

یعنی طراحی موتور آن از ابتدا برای High Starting Torque در نظر گرفته شده است.

در نسخه‌های CSIR، مدار استارت از خازن استارت و تجهیزات مربوط به آن استفاده می‌کند.

در برخی نسخه‌های CSR نیز ساختار موتور و مدار خازن متفاوت است.

بنابراین هنگام تعویض NEU6212Z نباید فقط بر اساس نام مدل اقدام کرد؛ Engineering Number و نقشه الکتریکی روی دیتاشیت همان نسخه باید ملاک انتخاب رله و خازن باشد.

---

5. LST و HST چه تفاوتی ایجاد می‌کنند؟

LST = Low Starting Torque

و

HST = High Starting Torque

این موضوع به گشتاور موردنیاز موتور هنگام راه‌اندازی مربوط است.

کمپرسور HST برای شرایطی طراحی شده که موتور باید بتواند در برابر اختلاف فشار بیشتری هنگام استارت، گشتاور بالاتری تولید کند.

NEU6212Z به صورت HST طراحی شده است.

FFU160HAX در نسخه مورد بررسی LST/HST معرفی شده است.

بنابراین NEU6212Z از این نظر یک کمپرسور تخصصی‌تر برای شرایطی است که استارت قوی‌تر اهمیت دارد.

---

6. سیستم خنک‌کاری

اینجا این دو کمپرسور برخلاف بسیاری از تفاوت‌های دیگر، شباهت دارند.

هر دو Fan Cooled هستند.

FFU160HAX

فن با جریان هوای حدود:

520 m³/h

برای خنک‌کاری کمپرسور استفاده می‌شود.

NEU6212Z

این کمپرسور نیز فن‌دار است و دبی هوای فن حدود:

520 m³/h

است.

پس از نظر سیستم خنک‌کاری، این دو بسیار به یکدیگر نزدیک هستند.

این موضوع هنگام نصب مهم است؛ هر دو برخلاف کمپرسورهای استاتیک کوچک، باید شرایط مناسبی برای عبور هوا و دفع حرارت داشته باشند.

---

7. تفاوت روغن

هر دو کمپرسور از روغن استری/POE استفاده می‌کنند، اما مشخصات روغن آنها دقیقاً یکسان نیست.

FFU160HAX

• مقدار روغن: حدود 280 ml

• نوع: Ester

• ویسکوزیته: ISO 22

NEU6212Z

• مقدار روغن: حدود 350 ml

• نوع: Ester / POE

• ویسکوزیته: ISO 22

بنابراین هر دو از خانواده روغن مشابهی استفاده می‌کنند، ولی مقدار شارژ روغن NEU6212Z بیشتر است.

---

8. تفاوت ابعاد و پوسته

از نظر ابعاد کلی، این دو کمپرسور برخلاف تفاوت عملکردی‌شان نسبتاً به هم نزدیک هستند.

FFU160HAX

ارتفاع حدود:

201 mm

وزن حدود:

10.8 kg

NEU6212Z

ارتفاع حدود:

200 تا 206 mm

وزن حدود:

11.2 تا 11.6 kg

بنابراین هر دو از کمپرسورهای نسبتاً بزرگ هستند.

در نتیجه اگرچه NEU6212Z حجم جابجایی بیشتری دارد، اختلاف ابعادی آن با FFU160HAX آن‌قدر زیاد نیست که بتوان گفت یکی «کوچک» و دیگری «بسیار بزرگ» است.

اصطلاح «پوسته بزرگ» که برای NEU6212Z در بازار استفاده می‌شود، بیشتر برای تفکیک آن از کمپرسورهای کوچک‌تر خانگی است؛ از نظر ابعاد، FFU160HAX نیز کمپرسور بزرگی محسوب می‌شود.

---

9. تفاوت در نوع سیستم تبرید مورد استفاده

FFU160HAX

به دلیل L/MBP بودن، انعطاف کاربردی بیشتری دارد.

یعنی می‌تواند در سیستم‌هایی که دمای تبخیر پایین‌تر است مورد استفاده قرار گیرد.

به همین دلیل برای سیستم‌های:

فریزر → یخچال → تجهیزات Light Commercial

دامنه کاربرد مناسبی دارد.

البته انتخاب نهایی باید با ظرفیت و دمای واقعی سیستم انجام شود.

NEU6212Z

برای سیستم‌هایی که در محدوده HBP کار می‌کنند مناسب‌تر است.

در نتیجه برای:

یخچال ویترینی → کابینت تجاری → سیستم‌های HBP با ظرفیت بالاتر

انتخاب بسیار مناسبی است.

اما استفاده از آن در یک فریزر LBP صرفاً به دلیل «نیم اسب بودن» تصمیم درستی نیست.

---

10. آیا NEU6212Z می‌تواند جای FFU160HAX را بگیرد؟

در حالت عادی خیر، جایگزین مستقیم نیستند.

فرض کنیم یک دستگاه با FFU160HAX طراحی شده است.

اگر آن را با NEU6212Z جایگزین کنیم:

• محدوده کاری کمپرسور تغییر می‌کند.

• ظرفیت کمپرسور به‌شدت تغییر می‌کند.

• دبی جرمی مبرد تغییر می‌کند.

• احتمالاً نیاز به بررسی لوله مویی یا شیر انبساط وجود دارد.

• ممکن است کندانسور و اواپراتور برای ظرفیت جدید مناسب نباشند.

• سیستم کنترل و زمان کار کمپرسور ممکن است تغییر کند.

• مدار الکتریکی و قطعات استارت نیز باید بررسی شوند.

در جهت مخالف نیز همین مسئله وجود دارد.

اگر NEU6212Z را از یک سیستم HBP برداریم و FFU160HAX نصب کنیم، ممکن است ظرفیت سیستم به‌شدت کاهش پیدا کند.

---

11. یک نکته بسیار مهم درباره «نیم اسب»

هر دو کمپرسور روی پلاک یا کاتالوگ در محدوده 1/2 HP قرار می‌گیرند.

اما:

1/2 HP ≠ ظرفیت سرمایشی یکسان

این یکی از اشتباهات رایج هنگام انتخاب کمپرسور است.

توان HP صرفاً یک شاخص کلی برای اندازه موتور است و برای جایگزینی کمپرسور کافی نیست.

برای انتخاب جایگزین باید حداقل این موارد بررسی شود:

Refrigerant → Application → Evaporating Temperature → Cooling Capacity → Displacement → Motor Type → Starting Torque → Voltage/Frequency → Oil → Expansion Device → Cooling Method → Dimensions

---

12. نقاط مشابه

مهم‌ترین شباهت‌های این دو کمپرسور:

1. هر دو برند Embraco هستند.

2. هر دو کمپرسور Hermetic Reciprocating هستند.

3. هر دو برای R134a طراحی شده‌اند.

4. هر دو نسخه 220–240V / 50Hz دارند.

5. هر دو تک‌فاز هستند.

6. هر دو حدود 1/2 HP هستند.

7. هر دو دارای خنک‌کاری فن هستند.

8. دبی فن هر دو حدود 520 m³/h است.

9. هر دو از روغن Ester/POE با ویسکوزیته حدود ISO22 استفاده می‌کنند.

10. هر دو دارای سیستم استارت و حفاظت حرارتی متناسب با موتور خود هستند.

11. هر دو برای کاربردهای تجاری و تجهیزات تبرید قابل استفاده‌اند، اما محدوده کاری‌شان متفاوت است.

---

13. تفاوت‌های اصلی

تفاوت‌های کلیدی:

NEU6212Z

HBP + HST + 14.28 cm³ + ظرفیت حدود 1.4 kW + فن‌دار + 350 ml روغن

FFU160HAX

L/MBP + LST/HST + 12.92 cm³ + ظرفیت مرجع حدود 374 W در نقطه L/MBP + فن‌دار + 280 ml روغن

بنابراین NEU6212Z برای فشار برگشت بالاتر و دمای تبخیر بالاتر طراحی شده، در حالی که FFU160HAX برای محدوده دمای پایین تا متوسط طراحی شده است.

مشخصه	NEU6212Z	FFU160HAX
برند	Embraco	Embraco
نوع	هرمتیک رفت‌وبرگشتی	هرمتیک رفت‌وبرگشتی
مبرد	R134a	R134a
توان تجاری	1/2 HP	1/2 HP
کاربرد اصلی	HBP	L/MBP
محدوده تبخیر تقریبی	15- تا 10+ °C	35- تا 0 °C
حجم جابجایی	14.28 cm³	12.92 cm³
ولتاژ	220–240V	220–240V
فرکانس	50Hz	50Hz
فاز	تک‌فاز	تک‌فاز
نوع موتور	CSIR / CSR بسته به نسخه	CSIR
گشتاور استارت	HST	LST/HST
ظرفیت مرجع	حدود 1.4–1.46 kW در نقطه HBP مربوطه	حدود 374 W در نقطه مرجع L/MBP
ظرفیت در سایر نقاط کاری	با دمای تبخیر افزایش می‌یابد	با افزایش دمای تبخیر افزایش می‌یابد
خنک‌کاری	فن‌دار	فن‌دار
دبی فن	حدود 520 m³/h	حدود 520 m³/h
مقدار روغن	350 ml	280 ml
روغن	Ester / POE ISO22	Ester / POE ISO22
ارتفاع	حدود 200–206 mm	حدود 201 mm
وزن	حدود 11.2–11.6 kg	حدود 10.8 kg
کاربرد شاخص	یخچال ویترینی و تجاری HBP	یخچال، فریزر و Light Commercial
مناسب LBP	❌	✅
مناسب MBP	محدود/خیر	✅
مناسب HBP	✅	بسته به شرایط، اما انتخاب اصلی نیست
جایگزینی مستقیم	❌	❌
