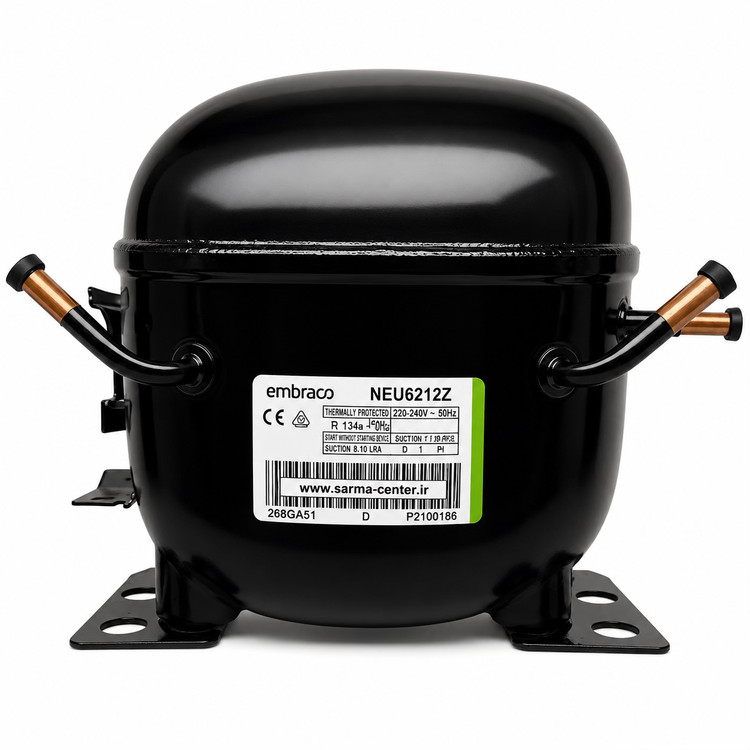

کمپرسور امبراکو 1/2 پوسته بزرگ یخچالی مدل NEU6212Z

کمپرسور امبراکو NEU6212Z یک کمپرسور هرمتیک پیستونی از سری NEU امبراکو است که با توان تجاری 1/2 اسب بخار برای سیستم‌های تبرید با مبرد R134a طراحی شده است. این مدل از نوع HBP (High Back Pressure) بوده و برخلاف کمپرسورهای LBP که بیشتر برای دماهای پایین و کاربردهای فریزری استفاده می‌شوند، برای سیستم‌هایی با دمای تبخیر بالاتر طراحی شده است.

NEU6212Z به دلیل ظرفیت بالاتر، پوسته بزرگ و ساختار مناسب برای تجهیزات تبریدی، در سیستم‌هایی مانند یخچال‌های فروشگاهی، ویترین‌های برودتی، تجهیزات نگهداری مواد غذایی و سایر سیستم‌هایی که در محدوده HBP فعالیت می‌کنند، قابل استفاده است. محدوده دمای تبخیر اعلام‌شده برای نسخه 220–240 ولت این مدل حدود 15- تا 10+ درجه سانتی‌گراد است و همین محدوده، کاربرد آن را از بسیاری از کمپرسورهای یخچالی LBP متمایز می‌کند.

یکی از ویژگی‌های مهم NEU6212Z، جابجایی 14.28 سانتی‌متر مکعب است. این میزان جابجایی در کنار توان 1/2 اسب باعث شده کمپرسور بتواند ظرفیت قابل توجهی را در محدوده کاری خود تأمین کند. ظرفیت کمپرسور در شرایط مختلف متفاوت است؛ برای مثال در اطلاعات فنی نسخه 220–240V / 50Hz، ظرفیت مرجع در شرایط HBP حدود 1430 وات اعلام شده و در سایر نقاط عملکرد، ظرفیت بالاتری نیز قابل دستیابی است. بنابراین ظرفیت واقعی کمپرسور باید همیشه بر اساس دمای تبخیر و کندانس و شرایط کاری سیستم بررسی شود.

این مدل با مبرد R134a کار می‌کند و برای سیستم‌هایی که از این مبرد استفاده می‌کنند گزینه مناسبی است. روغن مورد استفاده در NEU6212Z از نوع POE با گرید ISO 22 است و شارژ روغن آن حدود 350 میلی‌لیتر اعلام شده است. به همین دلیل در زمان تعویض کمپرسور یا انجام تعمیرات مدار، جلوگیری از ورود رطوبت و آلودگی به سیستم و انجام وکیوم مناسب اهمیت زیادی دارد.

NEU6212Z از موتور CSIR استفاده می‌کند و سیستم راه‌اندازی آن از نوع HST (High Starting Torque) است. استفاده از HST یکی از تفاوت‌های مهم این مدل با بسیاری از کمپرسورهای یخچالی کوچک‌تر است و نشان می‌دهد که طراحی موتور برای شرایطی انجام شده که کمپرسور به گشتاور راه‌اندازی بالاتری نیاز دارد. بنابراین انتخاب صحیح رله، اورلود و خازن استارت در هنگام نصب اهمیت ویژه‌ای دارد.

در نسخه 220–240 ولت این کمپرسور، مدار استارت به خازن استارت 108–130 میکروفاراد با ولتاژ 330 ولت مجهز می‌شود و استفاده از قطعات الکتریکی متناسب با کد فنی کمپرسور ضروری است. نباید صرفاً بر اساس توان 1/2 اسب، خازن یا رله کمپرسور دیگری را روی NEU6212Z نصب کرد؛ زیرا نوع موتور و سیستم راه‌اندازی در عملکرد صحیح کمپرسور تأثیر مستقیم دارد.

از نظر خنک‌کاری، NEU6212Z دارای خنک‌کاری اجباری با فن است و جریان هوای فن در اطلاعات فنی حدود 520 مترمکعب بر ساعتاعلام شده است. بنابراین هنگام نصب این کمپرسور باید فضای کافی برای گردش هوا و دفع حرارت در اطراف کمپرسور و کندانسور در نظر گرفته شود. تهویه نامناسب می‌تواند باعث افزایش دمای کاری و کاهش راندمان سیستم شود.

سیستم انبساط این کمپرسور می‌تواند بر اساس طراحی مدار با لوله مویی یا شیر انبساط انجام شود. این ویژگی باعث می‌شود NEU6212Z در طراحی‌های مختلف تجهیزات برودتی قابل استفاده باشد، اما انتخاب نوع و اندازه وسیله انبساط باید بر اساس ظرفیت کمپرسور و سایر اجزای سیکل انجام شود.

از نظر ابعاد نیز NEU6212Z در گروه کمپرسورهای نسبتاً بزرگ قرار می‌گیرد. ارتفاع آن حدود 206 میلی‌متر و وزن آن در نسخه‌های مختلف حدود 11 تا 12 کیلوگرم اعلام شده است. بنابراین هنگام جایگزینی این مدل با کمپرسور دیگری باید علاوه بر مشخصات فنی، فضای نصب، محل پایه‌ها و ابعاد لوله‌های مکش و دهش نیز بررسی شود.

نکته بسیار مهم درباره این مدل، HBP بودن آن است. بنابراین اگرچه NEU6212Z از نظر توان و ابعاد ممکن است با برخی کمپرسورهای 1/2 اسب LBP یا MBP مشابه به نظر برسد، اما این موضوع به معنی جایگزینی مستقیم آن‌ها نیست. برای انتخاب کمپرسور باید مبرد، محدوده دمایی، ظرفیت برودتی، جابجایی، نوع موتور، تجهیزات استارت و شرایط واقعی کار سیستم به‌صورت هم‌زمان بررسی شوند.

در مجموع، Embraco NEU6212Z یک کمپرسور 1/2 اسب پوسته بزرگ برای سیستم‌های R134a و HBP است که با جابجایی 14.28 cm³، موتور CSIR، استارت HST و امکان استفاده با لوله مویی یا شیر انبساط، برای طیف مناسبی از تجهیزات تبریدی با دمای متوسط و بالاتر طراحی شده است. ترکیب ظرفیت بالا و ساختار مقاوم پوسته بزرگ، این مدل را به گزینه‌ای مناسب برای بسیاری از تجهیزات فروشگاهی و برودتی تبدیل کرده است؛ به شرط آنکه شرایط کاری سیستم با محدوده طراحی کمپرسور مطابقت داشته باشد.

مقایسه تخصصی کمپرسورهای Embraco NEU6212Z و FFU160HAX

دو کمپرسور NEU6212Z و FFU160HAX هر دو از کمپرسورهای هرمتیک رفت‌وبرگشتی Embraco هستند، هر دو با مبرد R134a کار می‌کنند، هر دو در نسخه‌های 220–240V / 50Hz عرضه شده‌اند و هر دو از سیستم خنک‌کاری فن استفاده می‌کنند.

اما شباهت ظاهری و حتی برابر بودن توان تجاری آنها نباید باعث شود این دو کمپرسور را معادل یکدیگر بدانیم.

تفاوت اصلی این است:

NEU6212Z = 1/2 HP، HBP، موتور HST، مخصوص دمای تبخیر بالاتر

در مقابل:

FFU160HAX = 1/2 HP، L/MBP، موتور LST/HST، مناسب دماهای پایین تا متوسط

این تفاوت، تعیین‌کننده اصلی کاربرد آنهاست.

---

1. تفاوت در کلاس کاری LBP / MBP / HBP

NEU6212Z؛ کمپرسور HBP

NEU6212Z در خانواده کمپرسورهای HBP قرار دارد.

محدوده دمای تبخیر نسخه 220–240V/50Hz آن حدود 15- تا 10+ درجه سانتی‌گراد است.

بنابراین این کمپرسور برای سیستم‌هایی طراحی شده که دمای اواپراتور آنها نسبتاً بالا است.

این ویژگی آن را برای تجهیزاتی مانند:

• یخچال‌های ویترینی

• یخچال‌های فروشگاهی

• کابینت‌های نگهداری مواد غذایی

• برخی تجهیزات تجاری تبرید

• سیستم‌های HBP با بار سرمایشی بالا

مناسب می‌کند.

در چنین سیستم‌هایی کمپرسور لازم نیست برای فشار مکش بسیار پایین و دمای تبخیر بسیار پایین کار کند؛ در عوض باید در محدوده فشار بالاتر سمت مکش، عملکرد مؤثر و پایدار داشته باشد.

---

FFU160HAX؛ کمپرسور L/MBP

FFU160HAX در گروه L/MBP قرار دارد و دیتاشیت رسمی آن محدوده دمای تبخیر 35- تا 0 درجه سانتی‌گراد را مشخص می‌کند.

یعنی محدوده کاری آن از نظر دمای تبخیر بسیار پایین‌تر از NEU6212Z است.

به همین دلیل FFU160HAX برای طیف وسیع‌تری از کاربردهای دمای پایین و متوسط طراحی شده است.

از جمله:

• یخچال

• فریزر

• فریزرهای تجاری

• کابینت‌های سرمایشی

• تجهیزات سردخانه‌ای کوچک

• سیستم‌های LBP

• سیستم‌های MBP

• برخی تجهیزات Light Commercial

دیتاشیت رسمی Embraco نیز FFU160HAX را صراحتاً Low-Medium Back Pressure (Light Commercial) معرفی می‌کند.

---

2. تفاوت حجم جابجایی

یکی از مهم‌ترین تفاوت‌های مکانیکی این دو کمپرسور، حجم جابجایی است.

FFU160HAX

حجم جابجایی:

12.92 cm³

NEU6212Z

حجم جابجایی:

14.28 cm³

بنابراین NEU6212Z تقریباً 10.5 درصد حجم جابجایی بیشتری دارد.

این موضوع نشان می‌دهد که در هر دور موتور، حجم بیشتری از مبرد در NEU6212Z جابه‌جا می‌شود.

اما نکته مهم این است که ظرفیت سرمایشی فقط به حجم جابجایی وابسته نیست.

نوع کاربرد، دمای تبخیر، دمای کندانس، راندمان موتور، طراحی سوپاپ‌ها و شرایط ترمودینامیکی نیز روی ظرفیت اثر دارند.

به همین دلیل نمی‌توان گفت چون NEU6212Z فقط حدود 10 درصد جابجایی بیشتری دارد، ظرفیت آن نیز فقط 10 درصد بیشتر است.

در نقطه کاری HBP، NEU6212Z ظرفیت بسیار بالاتری ارائه می‌دهد.

---

3. تفاوت بسیار مهم در ظرفیت سرمایشی

در این قسمت تفاوت دو کمپرسور بسیار چشمگیر می‌شود.

FFU160HAX در شرایط مرجع L/MBP ظرفیت پایه حدود 374 وات دارد و در نقاط مختلف دمای تبخیر، ظرفیت آن افزایش پیدا می‌کند؛ در جدول عملکرد Embraco برای آن مقادیر مختلفی تا بیش از 1 کیلووات نیز بسته به نقطه کاری درج شده است.

در مقابل، NEU6212Z در شرایط HBP ظرفیت مرجع حدود 1.4 تا 1.46 کیلووات دارد، بسته به نسخه موتور و شرایط تست.

برای نمونه، کاتالوگ Embraco برای نسخه‌های NEU6212Z اعدادی در محدوده 1444 تا 1467 وات را برای نقاط مرجع مربوطه ارائه می‌کند.

بنابراین مقایسه ظرفیت باید همیشه با دمای تبخیر و شرایط تست یکسان انجام شود.

---

4. تفاوت ساختار موتور

این قسمت برای تعمیرکار بسیار مهم است.

FFU160HAX

FFU160HAX از موتور:

CSIR

استفاده می‌کند و در دیتاشیت به صورت:

LST/HST

معرفی شده است.

یعنی بسته به شرایط و نسخه مهندسی، موتور قابلیت استفاده در ساختار استارت با گشتاور پایین یا بالا را دارد.

دیتاشیت فنی نسخه 220–240V/50Hz این مدل، موتور CSIR، سیستم Current Relay و خازن استارت را مشخص می‌کند.

در یک دیتاشیت مهندسی برای FFU160HAX:

• موتور: CSIR

• Starting torque: LST/HST

• رله استارت: Current Relay

• Start capacitor: 88–108 µF

• حفاظت موتور: MSP39AMK-5590

• LRA: حدود 17.7 A

• FLA در L/MBP: حدود 1.93 A

ذکر شده است.

---

NEU6212Z

NEU6212Z از خانواده موتوری متفاوتی استفاده می‌کند.

در کاتالوگ‌های Embraco برای نسخه‌های مختلف آن، آرایش CSIR یا CSR و گشتاور HST دیده می‌شود.

یعنی طراحی موتور آن از ابتدا برای High Starting Torque در نظر گرفته شده است.

در نسخه‌های CSIR، مدار استارت از خازن استارت و تجهیزات مربوط به آن استفاده می‌کند.

در برخی نسخه‌های CSR نیز ساختار موتور و مدار خازن متفاوت است.

بنابراین هنگام تعویض NEU6212Z نباید فقط بر اساس نام مدل اقدام کرد؛ Engineering Number و نقشه الکتریکی روی دیتاشیت همان نسخه باید ملاک انتخاب رله و خازن باشد.

---

5. LST و HST چه تفاوتی ایجاد می‌کنند؟

LST = Low Starting Torque

و

HST = High Starting Torque

این موضوع به گشتاور موردنیاز موتور هنگام راه‌اندازی مربوط است.

کمپرسور HST برای شرایطی طراحی شده که موتور باید بتواند در برابر اختلاف فشار بیشتری هنگام استارت، گشتاور بالاتری تولید کند.

NEU6212Z به صورت HST طراحی شده است.

FFU160HAX در نسخه مورد بررسی LST/HST معرفی شده است.

بنابراین NEU6212Z از این نظر یک کمپرسور تخصصی‌تر برای شرایطی است که استارت قوی‌تر اهمیت دارد.

---

6. سیستم خنک‌کاری

اینجا این دو کمپرسور برخلاف بسیاری از تفاوت‌های دیگر، شباهت دارند.

هر دو Fan Cooled هستند.

FFU160HAX

فن با جریان هوای حدود:

520 m³/h

برای خنک‌کاری کمپرسور استفاده می‌شود.

NEU6212Z

این کمپرسور نیز فن‌دار است و دبی هوای فن حدود:

520 m³/h

است.

پس از نظر سیستم خنک‌کاری، این دو بسیار به یکدیگر نزدیک هستند.

این موضوع هنگام نصب مهم است؛ هر دو برخلاف کمپرسورهای استاتیک کوچک، باید شرایط مناسبی برای عبور هوا و دفع حرارت داشته باشند.

---

7. تفاوت روغن

هر دو کمپرسور از روغن استری/POE استفاده می‌کنند، اما مشخصات روغن آنها دقیقاً یکسان نیست.

FFU160HAX

• مقدار روغن: حدود 280 ml

• نوع: Ester

• ویسکوزیته: ISO 22

NEU6212Z

• مقدار روغن: حدود 350 ml

• نوع: Ester / POE

• ویسکوزیته: ISO 22

بنابراین هر دو از خانواده روغن مشابهی استفاده می‌کنند، ولی مقدار شارژ روغن NEU6212Z بیشتر است.

---

8. تفاوت ابعاد و پوسته

از نظر ابعاد کلی، این دو کمپرسور برخلاف تفاوت عملکردی‌شان نسبتاً به هم نزدیک هستند.

FFU160HAX

ارتفاع حدود:

201 mm

وزن حدود:

10.8 kg

NEU6212Z

ارتفاع حدود:

200 تا 206 mm

وزن حدود:

11.2 تا 11.6 kg

بنابراین هر دو از کمپرسورهای نسبتاً بزرگ هستند.

در نتیجه اگرچه NEU6212Z حجم جابجایی بیشتری دارد، اختلاف ابعادی آن با FFU160HAX آن‌قدر زیاد نیست که بتوان گفت یکی «کوچک» و دیگری «بسیار بزرگ» است.

اصطلاح «پوسته بزرگ» که برای NEU6212Z در بازار استفاده می‌شود، بیشتر برای تفکیک آن از کمپرسورهای کوچک‌تر خانگی است؛ از نظر ابعاد، FFU160HAX نیز کمپرسور بزرگی محسوب می‌شود.

---

9. تفاوت در نوع سیستم تبرید مورد استفاده

FFU160HAX

به دلیل L/MBP بودن، انعطاف کاربردی بیشتری دارد.

یعنی می‌تواند در سیستم‌هایی که دمای تبخیر پایین‌تر است مورد استفاده قرار گیرد.

به همین دلیل برای سیستم‌های:

فریزر → یخچال → تجهیزات Light Commercial

دامنه کاربرد مناسبی دارد.

البته انتخاب نهایی باید با ظرفیت و دمای واقعی سیستم انجام شود.

NEU6212Z

برای سیستم‌هایی که در محدوده HBP کار می‌کنند مناسب‌تر است.

در نتیجه برای:

یخچال ویترینی → کابینت تجاری → سیستم‌های HBP با ظرفیت بالاتر

انتخاب بسیار مناسبی است.

اما استفاده از آن در یک فریزر LBP صرفاً به دلیل «نیم اسب بودن» تصمیم درستی نیست.

---

10. آیا NEU6212Z می‌تواند جای FFU160HAX را بگیرد؟

در حالت عادی خیر، جایگزین مستقیم نیستند.

فرض کنیم یک دستگاه با FFU160HAX طراحی شده است.

اگر آن را با NEU6212Z جایگزین کنیم:

• محدوده کاری کمپرسور تغییر می‌کند.

• ظرفیت کمپرسور به‌شدت تغییر می‌کند.

• دبی جرمی مبرد تغییر می‌کند.

• احتمالاً نیاز به بررسی لوله مویی یا شیر انبساط وجود دارد.

• ممکن است کندانسور و اواپراتور برای ظرفیت جدید مناسب نباشند.

• سیستم کنترل و زمان کار کمپرسور ممکن است تغییر کند.

• مدار الکتریکی و قطعات استارت نیز باید بررسی شوند.

در جهت مخالف نیز همین مسئله وجود دارد.

اگر NEU6212Z را از یک سیستم HBP برداریم و FFU160HAX نصب کنیم، ممکن است ظرفیت سیستم به‌شدت کاهش پیدا کند.

---

11. یک نکته بسیار مهم درباره «نیم اسب»

هر دو کمپرسور روی پلاک یا کاتالوگ در محدوده 1/2 HP قرار می‌گیرند.

اما:

1/2 HP ≠ ظرفیت سرمایشی یکسان

این یکی از اشتباهات رایج هنگام انتخاب کمپرسور است.

توان HP صرفاً یک شاخص کلی برای اندازه موتور است و برای جایگزینی کمپرسور کافی نیست.

برای انتخاب جایگزین باید حداقل این موارد بررسی شود:

Refrigerant → Application → Evaporating Temperature → Cooling Capacity → Displacement → Motor Type → Starting Torque → Voltage/Frequency → Oil → Expansion Device → Cooling Method → Dimensions

---

12. نقاط مشابه

مهم‌ترین شباهت‌های این دو کمپرسور:

1. هر دو برند Embraco هستند.

2. هر دو کمپرسور Hermetic Reciprocating هستند.

3. هر دو برای R134a طراحی شده‌اند.

4. هر دو نسخه 220–240V / 50Hz دارند.

5. هر دو تک‌فاز هستند.

6. هر دو حدود 1/2 HP هستند.

7. هر دو دارای خنک‌کاری فن هستند.

8. دبی فن هر دو حدود 520 m³/h است.

9. هر دو از روغن Ester/POE با ویسکوزیته حدود ISO22 استفاده می‌کنند.

10. هر دو دارای سیستم استارت و حفاظت حرارتی متناسب با موتور خود هستند.

11. هر دو برای کاربردهای تجاری و تجهیزات تبرید قابل استفاده‌اند، اما محدوده کاری‌شان متفاوت است.

---

13. تفاوت‌های اصلی

تفاوت‌های کلیدی:

NEU6212Z

HBP + HST + 14.28 cm³ + ظرفیت حدود 1.4 kW + فن‌دار + 350 ml روغن

FFU160HAX

L/MBP + LST/HST + 12.92 cm³ + ظرفیت مرجع حدود 374 W در نقطه L/MBP + فن‌دار + 280 ml روغن

بنابراین NEU6212Z برای فشار برگشت بالاتر و دمای تبخیر بالاتر طراحی شده، در حالی که FFU160HAX برای محدوده دمای پایین تا متوسط طراحی شده است.

مشخصه	NEU6212Z	FFU160HAX
برند	Embraco	Embraco
نوع	هرمتیک رفت‌وبرگشتی	هرمتیک رفت‌وبرگشتی
مبرد	R134a	R134a
توان تجاری	1/2 HP	1/2 HP
کاربرد اصلی	HBP	L/MBP
محدوده تبخیر تقریبی	15- تا 10+ °C	35- تا 0 °C
حجم جابجایی	14.28 cm³	12.92 cm³
ولتاژ	220–240V	220–240V
فرکانس	50Hz	50Hz
فاز	تک‌فاز	تک‌فاز
نوع موتور	CSIR / CSR بسته به نسخه	CSIR
گشتاور استارت	HST	LST/HST
ظرفیت مرجع	حدود 1.4–1.46 kW در نقطه HBP مربوطه	حدود 374 W در نقطه مرجع L/MBP
ظرفیت در سایر نقاط کاری	با دمای تبخیر افزایش می‌یابد	با افزایش دمای تبخیر افزایش می‌یابد
خنک‌کاری	فن‌دار	فن‌دار
دبی فن	حدود 520 m³/h	حدود 520 m³/h
مقدار روغن	350 ml	280 ml
روغن	Ester / POE ISO22	Ester / POE ISO22
ارتفاع	حدود 200–206 mm	حدود 201 mm
وزن	حدود 11.2–11.6 kg	حدود 10.8 kg
کاربرد شاخص	یخچال ویترینی و تجاری HBP	یخچال، فریزر و Light Commercial
مناسب LBP	❌	✅
مناسب MBP	محدود/خیر	✅
مناسب HBP	✅	بسته به شرایط، اما انتخاب اصلی نیست
جایگزینی مستقیم	❌	❌
