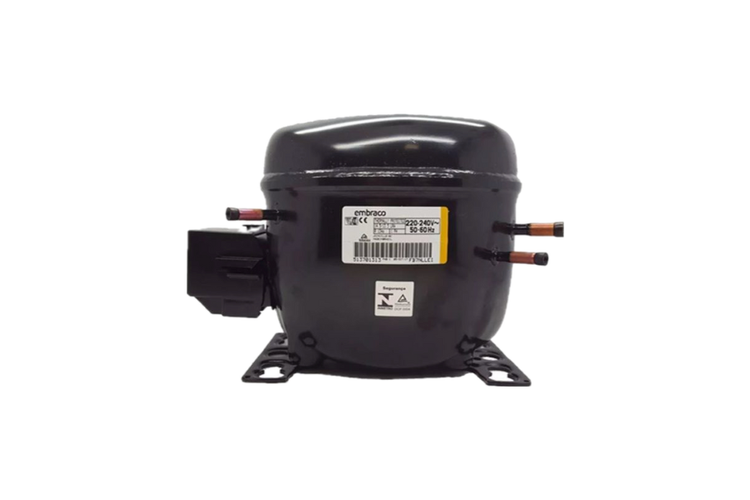

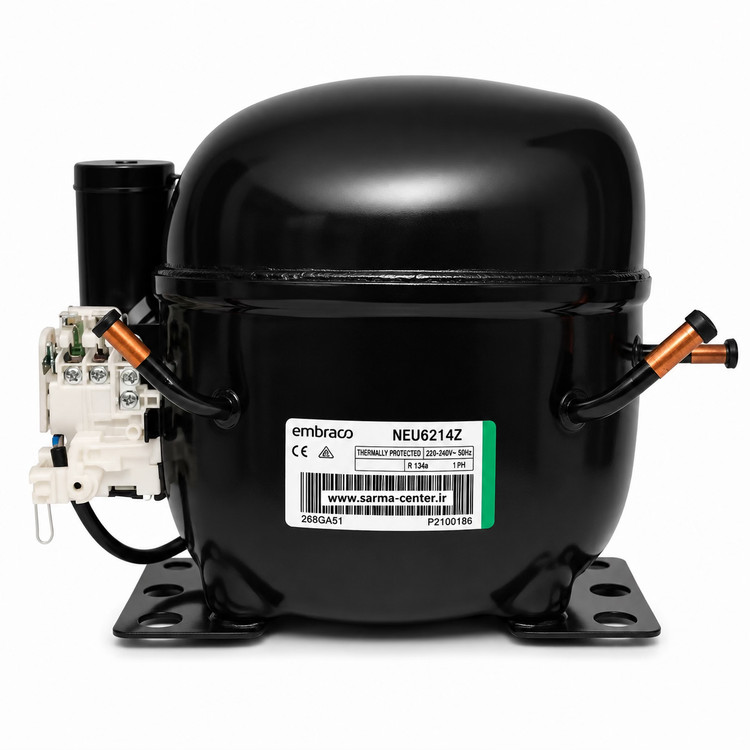

کمپرسور امبراکو ۳/۴ یخچالی مدل NEU6214Z

کمپرسور Embraco NEU6214Z یک کمپرسور هرمتیک رفت‌وبرگشتی برای سیستم‌های تبرید HBP و استفاده با مبرد R134a است که در رده کمپرسورهای پرظرفیت یخچالی و تجاری قرار می‌گیرد. این مدل در نسخه 220–240 ولت و 50 هرتز عرضه شده و به دلیل حجم جابجایی 16.8 سانتی‌متر مکعب، موتور HST و سیستم خنک‌کاری فن‌دار، برای سیستم‌هایی با بار سرمایشی قابل توجه طراحی شده است.

نکته قابل توجه درباره نام‌گذاری این مدل این است که کاتالوگ فنی Embraco، NEU6214Z را با توان تجاری 1/2 HP معرفی می‌کند؛ با این حال این مدل در برخی بازارها از جمله بازار ایران با عنوان «۳/۴ اسب» نیز شناخته و عرضه می‌شود. بنابراین هنگام جایگزینی، نباید صرفاً بر اساس عدد اسب بخار تصمیم گرفت و باید ظرفیت واقعی، محدوده دمای تبخیر، حجم جابجایی و نوع موتور بررسی شود.

NEU6214Z در گروه High Back Pressure یا HBP قرار دارد و محدوده دمای تبخیر آن تقریباً از 15- تا 10+ درجه سانتی‌گراد است. این محدوده باعث می‌شود کمپرسور برای سیستم‌هایی که در دمای تبخیر بالاتر کار می‌کنند، گزینه مناسبی باشد؛ از جمله یخچال‌های ویترینی، یخچال‌های فروشگاهی، کابینت‌های نگهداری مواد غذایی و تجهیزات تبرید تجاری که نیاز به ظرفیت سرمایشی بالاتری دارند.

یکی از نقاط قوت اصلی این کمپرسور، حجم جابجایی 16.8 cm³ است. حجم جابجایی بالا باعث می‌شود کمپرسور در هر دور موتور مقدار بیشتری از مبرد را جابه‌جا کند و در نتیجه امکان دستیابی به ظرفیت سرمایشی بالاتری فراهم شود. در شرایط استاندارد ASHRAE، نسخه‌های مختلف NEU6214Z ظرفیت‌هایی در محدوده حدود 1.6 تا 1.7 کیلووات دارند و مقدار دقیق ظرفیت به نوع موتور و شرایط تست بستگی دارد. برای نمونه، یک دیتاشیت مهندسی نسخه CSCR ظرفیت 1684 وات را ثبت کرده است.

از نظر ساختار موتور، NEU6214Z با HST یا High Starting Torque طراحی شده است. این ویژگی به موتور اجازه می‌دهد هنگام راه‌اندازی گشتاور بالاتری ایجاد کند و برای سیستم‌هایی که کمپرسور ممکن است در شرایط سخت‌تر استارت شود، مناسب‌تر باشد. نسخه‌های مختلف این مدل با آرایش‌هایی مانند CSIR و CSR/CSCR دیده می‌شوند؛ بنابراین قطعات الکتریکی استارت مانند رله و خازن باید بر اساس کد مهندسی دقیق کمپرسور انتخاب شوند و صرفاً با نام NEU6214Z نمی‌توان تمام اجزای مدار استارت را تعیین کرد.

سیستم خنک‌کاری این کمپرسور فن‌دار است و فن آن جریان هوایی در حدود 520 مترمکعب بر ساعت ایجاد می‌کند. بنابراین هنگام نصب NEU6214Z باید فضای کافی برای عبور هوا و دفع حرارت اطراف کمپرسور در نظر گرفته شود. وجود سیستم خنک‌کاری اجباری یکی از ویژگی‌های مهم این مدل برای کارکرد در ظرفیت بالاتر است.

کمپرسور NEU6214Z با حدود 350 میلی‌لیتر روغن POE 22 کار می‌کند. استفاده از روغن مناسب برای حفظ روانکاری مکانیزم پیستونی، کاهش اصطکاک و افزایش عمر کمپرسور اهمیت زیادی دارد؛ بنابراین هنگام تعمیر یا تعویض کمپرسور نباید نوع روغن و مقدار آن بدون توجه به دیتاشیت و شرایط مدار تغییر داده شود.

این مدل قابلیت استفاده با لوله مویی یا شیر انبساط را دارد و به همین دلیل می‌تواند در ساختارهای مختلف سیستم تبرید مورد استفاده قرار گیرد. با این حال انتخاب لوله مویی یا شیر انبساط باید بر اساس ظرفیت اواپراتور، کندانسور، مبرد، دمای تبخیر و شرایط کاری واقعی سیستم انجام شود.

از نظر ابعاد، NEU6214Z حدود 206 میلی‌متر ارتفاع و حدود 11.6 کیلوگرم وزن دارد. این ابعاد نشان می‌دهد که با یک کمپرسور نسبتاً بزرگ روبه‌رو هستیم و هنگام جایگزینی آن باید علاوه بر مشخصات فنی، فضای نصب، محل اتصالات و امکان نصب فن و تجهیزات جانبی نیز بررسی شود.

در مجموع، Embraco NEU6214Z گزینه‌ای قدرتمند برای سیستم‌های HBP و R134a است که به ظرفیت سرمایشی بالا، گشتاور استارت مناسب و عملکرد پایدار در محدوده دمایی بالای تبخیر نیاز دارند. این کمپرسور بیشتر برای تجهیزات تبرید تجاری و یخچالی مناسب است و نباید صرفاً به دلیل ظرفیت یا عنوان اسب بخار، آن را جایگزین کمپرسورهای LBP یا MBP کرد.

مقایسه تخصصی کمپرسورهای Embraco NEU6214Z و NT6217Z

دو کمپرسور Embraco NEU6214Z و Embraco NT6217Z از نظر ساختاری بسیار به یکدیگر نزدیک هستند. هر دو کمپرسور هرمتیک رفت‌وبرگشتی، مناسب مبرد R134a، مخصوص محدوده HBP، دارای موتور با گشتاور استارت بالا و سیستم خنک‌کاری فن‌دار هستند.

اما NT6217Z یک رده بالاتر از NEU6214Z قرار می‌گیرد و مهم‌ترین تفاوت آن در حجم جابجایی، ظرفیت سرمایشی، اندازه موتور، مقدار روغن و ظرفیت کلی کمپرسور است.

به زبان ساده:

NEU6214Z = 16.8 cm³ / 1/2 HP / HBP

در مقابل:

NT6217Z = 20.4 cm³ / 3/4 HP / HBP

بنابراین NT6217Z برای سیستم‌هایی که بار سرمایشی بیشتری دارند طراحی شده است.

---

1. شباهت بسیار مهم: هر دو HBP هستند

برخلاف مقایسه‌هایی مانند FFU160HAX و NEU6212Z، در اینجا هر دو کمپرسور در یک کلاس کاری قرار دارند.

هر دو:

HBP – High Back Pressure

هستند.

محدوده دمای تبخیر هر دو تقریباً:

15- تا 10+ درجه سانتی‌گراد

است.

بنابراین هر دو برای سیستم‌هایی مناسب‌اند که در دمای تبخیر نسبتاً بالا کار می‌کنند.

کاربردهای متداول آنها عبارت‌اند از:

• یخچال‌های ویترینی

• یخچال‌های فروشگاهی

• کابینت‌های تجاری

• تجهیزات نگهداری مواد غذایی

• سیستم‌های تبرید تجاری R134a

• برخی یخچال‌های بزرگ با بار سرمایشی بالا

این شباهت باعث می‌شود مقایسه این دو برای جایگزینی بسیار منطقی‌تر از مقایسه آنها با یک کمپرسور LBP باشد.

---

2. تفاوت در توان اسمی

این یکی از واضح‌ترین تفاوت‌هاست.

NEU6214Z

کاتالوگ رسمی Embraco برای نسخه 220–240V/50Hz این مدل:

1/2 HP

را ثبت می‌کند.

NT6217Z

NT6217Z در همان کاتالوگ:

3/4 HP

ثبت شده است.

بنابراین از نظر توان اسمی موتور، NT6217Z یک رده بالاتر است.

اما یک نکته مهم:

توان HP به‌تنهایی معیار مناسبی برای انتخاب کمپرسور نیست.

در عمل حجم جابجایی و ظرفیت سرمایشی نیز باید بررسی شوند.

---

3. تفاوت حجم جابجایی

این شاید مهم‌ترین تفاوت مکانیکی این دو باشد.

NEU6214Z

حجم جابجایی:

16.8 cm³

NT6217Z

حجم جابجایی:

20.4 cm³

یعنی NT6217Z حدود 21.4 درصد حجم جابجایی بیشتری دارد.

این افزایش حجم به کمپرسور اجازه می‌دهد در هر دور، مقدار بیشتری از مبرد را جابه‌جا کند.

بنابراین NT6217Z برای مدارهایی که به دبی جرمی و ظرفیت سرمایشی بیشتری نیاز دارند، مناسب‌تر است.

از نظر ساختاری نیز این افزایش حجم جابجایی با بزرگ‌تر شدن مجموعه مکانیکی کمپرسور و افزایش ظرفیت موتور همراه شده است.

---

4. تفاوت ظرفیت سرمایشی

تفاوت ظرفیت سرمایشی مهم‌تر از اختلاف HP است.

در شرایط مرجع ASHRAE برای نسخه‌های 220–240V/50Hz:

NEU6214Z

بسته به نوع موتور:

• CSIR: حدود 1636 W

• CSR: حدود 1678 W

ظرفیت سرمایشی دارد.

NT6217Z

بسته به نوع موتور:

• CSIR: حدود 1863 W

• CSR: حدود 1943 W

ظرفیت سرمایشی دارد.

بنابراین NT6217Z تقریباً 200 تا 300 وات ظرفیت بیشتری در شرایط مرجع ارائه می‌دهد.

البته این اعداد مربوط به شرایط استاندارد تست هستند و ظرفیت واقعی در دستگاه به دمای تبخیر، دمای کندانس، سوپرهیت، ساب‌کول، نوع Expansion Device و شرایط نصب بستگی دارد.

---

5. تفاوت ساختار موتور

هر دو مدل از موتورهایی با HST – High Starting Torque استفاده می‌کنند.

اما آرایش موتور می‌تواند متفاوت باشد.

NEU6214Z

در نسخه 220–240V/50Hz با:

CSIR

ارائه شده و نسخه‌های دیگری نیز با CSR در کاتالوگ وجود دارند.

NT6217Z

NT6217Z نیز در نسخه‌های مختلف با:

CSIR

و

CSR

ارائه شده است.

بنابراین از نظر فلسفه طراحی موتور، این دو بسیار نزدیک‌اند.

تفاوت اصلی در این قسمت بیشتر به ظرفیت موتور و توان خروجی آن برمی‌گردد تا تفاوت بنیادی در تکنولوژی موتور.

---

6. HST؛ یکی از نقاط مشترک مهم

هر دو کمپرسور HST هستند.

HST یعنی:

High Starting Torque

یعنی موتور برای ایجاد گشتاور بالاتر هنگام راه‌اندازی طراحی شده است.

این ویژگی در کمپرسورهای نسبتاً بزرگ اهمیت زیادی دارد؛ زیرا در صورت وجود اختلاف فشار مناسب‌نبودن شرایط استارت، موتور باید بتواند مجموعه مکانیکی کمپرسور را با گشتاور کافی راه‌اندازی کند.

در نتیجه از نظر استارت، هر دو در یک خانواده عملکردی قرار دارند.

---

7. تفاوت در سیستم الکتریکی CSIR و CSR

هر دو کمپرسور می‌توانند با آرایش‌های مختلف موتور عرضه شوند.

CSIR

در CSIR، سیم‌پیچ استارت از طریق مدار استارت و خازن استارت در زمان راه‌اندازی وارد مدار می‌شود.

CSR

در CSR، ساختار موتور و مدار خازن به‌گونه‌ای است که خازن ران نیز در عملکرد موتور نقش دارد.

به همین دلیل:

رله، خازن و سیم‌بندی یک نسخه CSIR را نباید بدون بررسی روی نسخه CSR استفاده کرد.

این موضوع در مورد هر دو مدل بسیار مهم است.

هنگام خرید، فقط عبارت NEU6214Z یا NT6217Z کافی نیست؛ Engineering Code روی پلاک کمپرسور باید بررسی شود.

---

8. تفاوت سیستم خنک‌کاری

از این نظر دو کمپرسور تقریباً کاملاً مشابه‌اند.

هر دو:

Fan Cooled

هستند.

دبی هوای فن هر دو حدود:

520 m³/h

است.

این موضوع باعث می‌شود برای نصب هر دو کمپرسور، گردش هوای مناسب اطراف کمپرسور اهمیت داشته باشد.

بنابراین از نظر طراحی خنک‌کاری، NT6217Z الزاماً به دلیل بزرگ‌تر بودن از سیستم فن کاملاً متفاوتی استفاده نمی‌کند؛ بلکه از همان خانواده خنک‌کاری فن‌دار استفاده می‌کند.

---

9. تفاوت مقدار روغن

NEU6214Z

مقدار روغن:

350 ml

نوع:

POE 22

NT6217Z

مقدار روغن:

450 ml

نوع:

POE 22

بنابراین NT6217Z حدود 100 میلی‌لیتر روغن بیشتری دارد.

این افزایش با بزرگ‌تر شدن مجموعه مکانیکی و ظرفیت کمپرسور هماهنگ است.

---

10. تفاوت ابعاد و وزن

NEU6214Z

ارتفاع:

حدود 206 mm

وزن:

حدود 11.6 kg

NT6217Z

ارتفاع:

حدود 220 mm

وزن:

حدود 17 kg

بنابراین NT6217Z از نظر فیزیکی به‌طور محسوسی بزرگ‌تر و سنگین‌تر است.

این اختلاف فقط به ظاهر مربوط نمی‌شود؛ وزن بیشتر و ابعاد بزرگ‌تر نشان‌دهنده مجموعه مکانیکی و موتور بزرگ‌تر است.

در هنگام جایگزینی، حتماً:

• فاصله پایه‌ها

• ارتفاع

• محل اتصالات

• فضای فن

• فاصله از کندانسور

• امکان نصب در کابین دستگاه

بررسی شود.

---

11. تفاوت جریان راه‌اندازی

در کاتالوگ نسخه‌های مورد بررسی:

NEU6214Z

LRA حدود:

22 A

NT6217Z

LRA حدود:

25 A

است.

این اختلاف نشان می‌دهد موتور NT6217Z در هنگام راه‌اندازی جریان بیشتری می‌کشد.

بنابراین در تعویض کمپرسور باید ظرفیت مدار برق، رله، خازن، سیم‌کشی و حفاظت حرارتی نیز بررسی شود.

---

12. تفاوت در کاربرد واقعی

NEU6214Z

به دلیل ظرفیت حدود 1.6 تا 1.7 کیلووات، برای سیستم‌های HBP با بار سرمایشی متوسط تا نسبتاً بالا مناسب است.

کاربردهای مناسب:

• یخچال‌های ویترینی متوسط

• یخچال‌های فروشگاهی

• کابینت‌های تجاری

• سیستم‌های نگهداری مواد غذایی

• برخی یخچال‌های بزرگ

• تجهیزات R134a با دمای تبخیر HBP

NT6217Z

به دلیل ظرفیت حدود 1.9 کیلووات و حجم جابجایی 20.4 cm³، برای سیستم‌های بزرگ‌تر و بار سرمایشی بیشتر مناسب است.

کاربردها:

• یخچال‌های ویترینی بزرگ

• کابینت‌های فروشگاهی بزرگ

• تجهیزات تجاری پرظرفیت

• سیستم‌های نگهداری مواد غذایی با بار حرارتی بالا

• سیستم‌های R134a/HBP با ظرفیت بیشتر

---

13. آیا NT6217Z جایگزین NEU6214Z است؟

اینجا جواب نسبت به مقایسه LBP و HBP متفاوت است.

از نظر کلاس کاری، این دو بسیار به هم نزدیک‌اند و بنابراین امکان بررسی NT6217Z به‌عنوان جایگزین NEU6214Z وجود دارد.

اما جایگزینی مستقیم و بدون بررسی توصیه نمی‌شود.

چرا؟

چون NT6217Z:

• حجم جابجایی بیشتری دارد.

• ظرفیت سرمایشی بیشتری دارد.

• موتور بزرگ‌تری دارد.

• جریان راه‌اندازی بالاتری دارد.

• وزن بیشتری دارد.

• روغن بیشتری دارد.

اگر اواپراتور، کندانسور و Expansion Device سیستم برای ظرفیت NEU6214Z طراحی شده باشند، نصب NT6217Z می‌تواند باعث Oversizing شود.

در نتیجه باید ظرفیت سایر اجزای مدار نیز توانایی کار با کمپرسور جدید را داشته باشند.

---

14. آیا NEU6214Z جایگزین NT6217Z است؟

این جایگزینی از نظر ظرفیت، محدودتر است.

NEU6214Z حدود 1.6 تا 1.7 کیلووات ظرفیت مرجع دارد، در حالی که NT6217Z حدود 1.86 تا 1.94 کیلووات دارد.

بنابراین اگر دستگاه برای NT6217Z طراحی شده باشد، نصب NEU6214Z ممکن است باعث:

• کاهش ظرفیت سرمایشی

• طولانی‌تر شدن زمان Pull-down

• افزایش زمان کار کمپرسور

• نرسیدن سیستم به دمای مطلوب در شرایط بار بالا

شود.

بنابراین این تعویض نیز باید با محاسبه ظرفیت انجام شود.

---

15. جدول مقایسه کامل

مشخصه	NEU6214Z	NT6217Z
برند	Embraco	Embraco
نوع	هرمتیک رفت‌وبرگشتی	هرمتیک رفت‌وبرگشتی
مبرد	R134a	R134a
کاربرد	HBP	HBP
توان کاتالوگی	1/2 HP	3/4 HP
حجم جابجایی	16.8 cm³	20.4 cm³
اختلاف حجم جابجایی	—	حدود 21٪ بیشتر
ولتاژ	220–240V	220–240V
فرکانس	50Hz	50Hz
فاز	تک‌فاز	تک‌فاز
موتور	CSIR / CSR	CSIR / CSR
Starting Torque	HST	HST
ظرفیت CSIR	حدود 1636 W	حدود 1863 W
ظرفیت CSR	حدود 1678 W	حدود 1943 W
محدوده تبخیر	حدود 15- تا 10+ °C	حدود 15- تا 10+ °C
خنک‌کاری	فن‌دار	فن‌دار
دبی فن	520 m³/h	520 m³/h
روغن	POE 22	POE 22
مقدار روغن	350 ml	450 ml
LRA	حدود 22 A	حدود 25 A
ارتفاع	206 mm	220 mm
وزن	11.6 kg	17 kg
Expansion Device	Capillary / Expansion Valve	Capillary / Expansion Valve
مناسب یخچال تجاری	بسیار خوب	بسیار خوب
مناسب بار سرمایشی بالا	خوب	عالی‌تر
مناسب سیستم HBP	✅	✅
مناسب سیستم LBP	❌	❌
جایگزینی مستقیم	نیازمند بررسی	نیازمند بررسی

داده‌های کاتالوگی بالا برای نسخه‌های مشخص 220–240V/50Hz هستند؛ به‌خصوص ظرفیت و قطعات مدار استارت می‌توانند با نوع موتور و Engineering Code تغییر کنند.

---

16. شباهت‌های اصلی

هر دو:

• Embraco هستند.

• هرمتیک رفت‌وبرگشتی هستند.

• برای R134a طراحی شده‌اند.

• HBP هستند.

• 220–240V / 50Hz دارند.

• تک‌فاز هستند.

• HST هستند.

• فن‌دار هستند.

• دبی فن حدود 520 m³/h دارند.

• از POE 22 استفاده می‌کنند.

• قابلیت استفاده با لوله مویی یا شیر انبساط دارند.

• برای یخچال‌های تجاری و ویترینی مناسب هستند.

• در محدوده دمای تبخیر مشابهی کار می‌کنند.

---

17. تفاوت‌های اصلی

NEU6214Z

کوچک‌تر، سبک‌تر و کم‌ظرفیت‌تر

16.8 cm³
1/2 HP
حدود 1.6–1.7 kW
350 ml روغن
11.6 kg
LRA حدود 22A

NT6217Z

بزرگ‌تر، سنگین‌تر و پرظرفیت‌تر

20.4 cm³
3/4 HP
حدود 1.86–1.94 kW
450 ml روغن
17 kg
LRA حدود 25A

بنابراین NT6217Z یک رده بالاتر از NEU6214Z محسوب می‌شود.

---

نتیجه نهایی

اگر بخواهیم این دو کمپرسور را خیلی کاربردی مقایسه کنیم:

NEU6214Z برای سیستم HBP با بار سرمایشی متوسط تا نسبتاً بالا انتخاب مناسبی است و مزیت اصلی آن ابعاد و وزن کمتر در کنار ظرفیت حدود 1.6 تا 1.7 کیلووات است.

NT6217Z برای سیستم‌های HBP بزرگ‌تر و پرظرفیت‌تر مناسب است. حجم جابجایی 20.4 cm³، موتور 3/4 HP و ظرفیت نزدیک به 1.9 کیلووات، آن را برای تجهیزات تجاری بزرگ‌تر مناسب‌تر می‌کند.

از نظر ساختار موتوری، تفاوت بنیادی بین این دو وجود ندارد؛ هر دو HST و در نسخه‌های مختلف CSIR/CSR هستند. تفاوت اصلی در اندازه مجموعه مکانیکی و ظرفیت موتور است.

بنابراین اگر هدف جایگزینی باشد:

NT6217Z به‌عنوان جایگزین NEU6214Z از نظر کلاس HBP منطقی‌تر است، اما باید ظرفیت اواپراتور، کندانسور و Expansion Device بررسی شود.

اما:

NEU6214Z به‌عنوان جایگزین NT6217Z احتمالاً باعث کاهش ظرفیت سیستم خواهد شد.

و یک نکته بسیار مهم برای صفحه محصول سایت: عنوان «NEU6214Z سه‌چهارم» با چیزی که در بازار گفته می‌شود قابل استفاده است، اما از نظر دیتاشیت رسمی Embraco، NEU6214Z = 1/2 HP است؛ در مقابل NT6217Z = 3/4 HP. این تفاوت را بهتر است در مشخصات فنی سایت شفاف نگه داریم تا مشتری فنی دچار اشتباه نشود.
