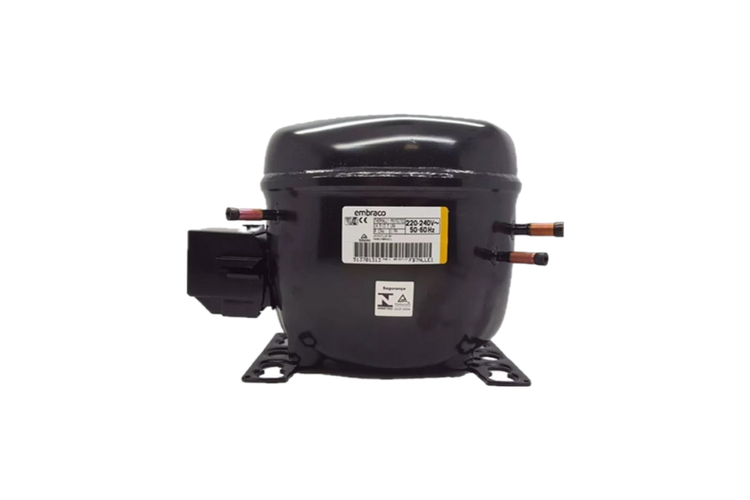

کمپرسور امبراکو ۱ اسب بخار با گاز R134a

کمپرسور امبراکو 1 یخچالی مدل NT6220Z | گاز R134a

Embraco NT 6220 Z | 1 HP Refrigeration Compressor | R134a
برند:امبراکو (Embraco)
37,200,000
مشخصات

برند

امبراکو | Embraco

نوع کمپرسور

یخچالی | Hermetic (بسته)

توان

۱ اسب بخار

گاز مبرد

R134a

ولتاژ

۲۲۰V / 550Hz

کاربرد

یخچال خانگی، صنعتی و فروشگاهی

ساخت کشور

برزیل

توضیحات

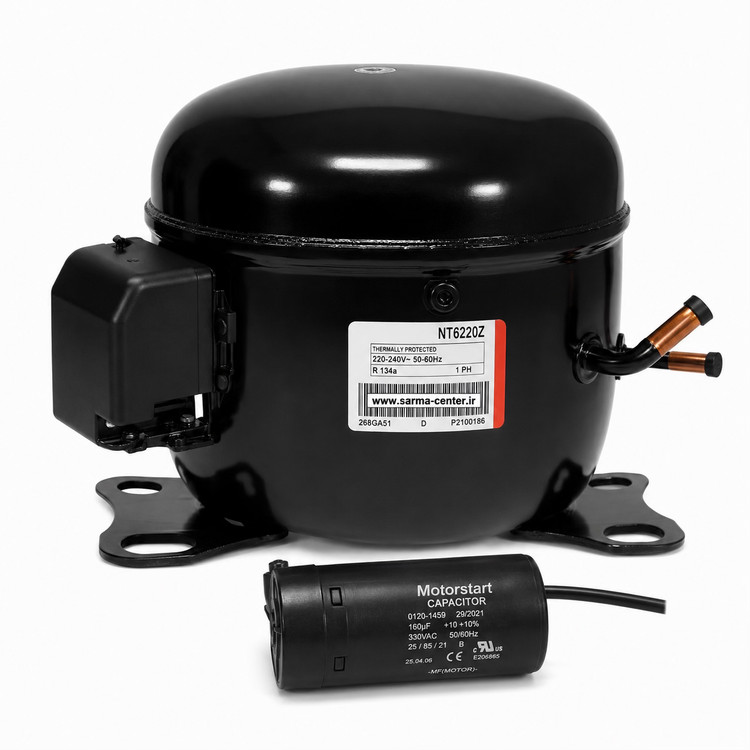

کمپرسور امبراکو 1 اسب یخچالی مدل NT6220Z

کمپرسور Embraco NT6220Z یکی از کمپرسورهای رفت‌وبرگشتی هرمتیک سری NT است که برای تجهیزات برودتی تجاری و کاربردهای HBP (High Back Pressure) طراحی شده است. این مدل با مبرد R134a کار می‌کند و با جابجایی حجمی 22.37 سانتی‌متر مکعب، در رده کمپرسورهای قدرتمند سری NT قرار می‌گیرد. امبراکو برای این مدل توان تجاری 1 اسب بخار را اعلام کرده است.

NT6220Z برای سیستم‌هایی طراحی شده که دمای تبخیر بالاتری نسبت به سیستم‌های فریزر و کاربردهای LBP دارند. محدوده دمای تبخیر اعلام‌شده برای این مدل حدود 15- تا 10+ درجه سانتی‌گراد است؛ به همین دلیل می‌توان از آن در تجهیزاتی مانند یخچال‌های تجاری، ویترین‌های فروشگاهی، آبسردکن‌ها، برخی دستگاه‌های یخ‌ساز و سایر سیستم‌های تبرید با فشار برگشت بالا استفاده کرد.

از نظر ساختار، NT6220Z یک کمپرسور Hermetic Reciprocating است و از موتور CSIR با گشتاور راه‌اندازی بالا یا HST استفاده می‌کند. این ویژگی باعث می‌شود کمپرسور توان مناسبی برای راه‌اندازی در شرایطی که فشار سیستم به‌طور کامل برابر نشده است داشته باشد.

این کمپرسور با برق 200 تا 240 ولت و فرکانس 50 هرتز کار می‌کند و در برخی نسخه‌ها امکان استفاده در 230 ولت 60 هرتز نیز وجود دارد. بنابراین هنگام جایگزینی کمپرسور، باید مشخصات برق نسخه دقیق و کد مهندسی روی پلاک کمپرسور بررسی شود.

سیستم خنک‌کاری NT6220Z از نوع فن‌دار است و دبی هوای فن در دیتاشیت حدود 520 مترمکعب بر ساعت اعلام شده است. این موضوع در کاربردهای تجاری و کارکردهای طولانی‌مدت اهمیت دارد، زیرا دفع حرارت کمپرسور بخشی از عملکرد مطمئن سیستم محسوب می‌شود.

از نظر مدار راه‌اندازی، نسخه مهندسی 212CN09 دارای رله جریان و خازن استارت 88 تا 108 میکروفاراد با حداقل ولتاژ 330VACاست و خازن دائم‌کار برای آن در این نسخه در نظر گرفته نشده است. البته برای تعمیر یا جایگزینی قطعات الکتریکی، مشخصات دقیق کد مهندسی روی کمپرسور باید ملاک نهایی باشد.

NT6220Z دارای حدود 450 میلی‌لیتر روغن استر ISO VG22 است. این روغن برای استفاده با مبرد R134a در این طراحی انتخاب شده و هنگام تعویض کمپرسور یا شارژ روغن، استفاده از روغن مناسب و سازگار با سیستم اهمیت زیادی دارد.

از نظر ظرفیت، مقدار دقیق ظرفیت سرمایشی به شرایط کاری سیستم وابسته است. در یکی از دیتاشیت‌های فنی NT6220Z با کد مهندسی 212CN06، ظرفیت 2025 وات در شرایط ASHRAE و HBP با راندمان 2.36 W/W اعلام شده است؛ در کاتالوگ‌های دیگر برای نسخه‌های مختلف این مدل، اعداد متفاوتی مانند حدود 2016 وات ثبت شده است. بنابراین ظرفیت واقعی را نباید فقط با نام مدل یا توان اسمی کمپرسور تعیین کرد.

از نظر ابعاد و وزن نیز این کمپرسور در رده پوسته‌های بزرگ قرار می‌گیرد؛ وزن نسخه‌های کاتالوگی حدود 17.2 کیلوگرم و ارتفاع حدود 220 میلی‌متر اعلام شده است. بنابراین در هنگام جایگزینی، علاوه بر ظرفیت، ابعاد فیزیکی، محل پایه‌ها و فضای نصب نیز باید بررسی شود.

در مجموع، Embraco NT6220Z انتخابی مناسب برای سیستم‌هایی است که به کمپرسور حدود یک اسب با کاربرد HBP و مبرد R134a نیاز دارند. نقطه مهم در انتخاب این مدل، توجه به کاربرد آن در دمای متوسط و بالا است؛ بنابراین برای فریزرهای دمای پایین نباید صرفاً به دلیل توان 1 اسب آن را انتخاب کرد.

نقد و بررسی

نقد و بررسی کمپرسور امبراکو NT6220Z

Embraco NT6220Z از کمپرسورهای قدرتمند سری NT است که بیشتر برای تجهیزات برودتی تجاری با کاربرد HBP طراحی شده است. ترکیب جابجایی 22.37 cm³، توان اسمی 1 HP، موتور CSIR، گشتاور راه‌اندازی HST و فن 520 m³/h باعث شده این مدل برای کارکردهای نسبتاً سنگین در محدوده دمایی متوسط و بالا گزینه قابل توجهی باشد.

نقاط قوت

1. ظرفیت مناسب برای تجهیزات تجاری

جابجایی 22.37 cm³ و ظرفیت حدود 2 کیلووات در شرایط مرجع HBP، NT6220Z را برای بسیاری از تجهیزات تجاری متوسط و نسبتاً بزرگ مناسب می‌کند. البته ظرفیت نهایی باید با شرایط واقعی سیستم مطابقت داده شود.

2. گشتاور راه‌اندازی بالا

استفاده از موتور CSIR و سیستم HST یکی از نقاط قوت این مدل است. گشتاور راه‌اندازی بالا برای سیستم‌هایی که کمپرسور در شرایط فشار نامتعادل مجدداً استارت می‌زند اهمیت دارد.

3. فن خنک‌کننده

فن با دبی حدود 520 m³/h به دفع حرارت کمپرسور کمک می‌کند و برای کاربردهای تجاری که کمپرسور ساعات طولانی کار می‌کند، ویژگی مهمی محسوب می‌شود.

4. محدوده کاربرد HBP

NT6220Z برای محدوده تبخیر حدود 15- تا 10+ درجه سانتی‌گراد طراحی شده است و به همین دلیل برای بسیاری از سیستم‌های یخچالی و تجاری دمای متوسط مناسب‌تر از کمپرسورهای LBP است.

5. استفاده از R134a و روغن استر ISO22

ترکیب R134a و روغن Ester/ISO22 مشخصات شناخته‌شده‌ای در سیستم‌های تبرید دارد و در صورت طراحی صحیح مدار، سرویس و نگهداری آن نسبتاً استاندارد است.

نقاط ضعف

1. مناسب نبودن برای کاربردهای LBP

مهم‌ترین نکته منفی این مدل در مقایسه با کمپرسورهای فریزر، کاربرد HBP آن است. بنابراین استفاده از NT6220Z برای سیستم‌های دمای پایین بدون بررسی دقیق ظرفیت و محدوده کاری، انتخاب مناسبی نیست.

2. وزن و ابعاد نسبتاً زیاد

وزن حدود 17.2 کیلوگرم و ارتفاع حدود 220 میلی‌متر باعث می‌شود هنگام جایگزینی در دستگاه‌های کوچک، فضای نصب به‌دقت بررسی شود.

3. مصرف و تجهیزات راه‌اندازی

این مدل برای راه‌اندازی از رله جریان و خازن استارت استفاده می‌کند؛ بنابراین هنگام تعویض کمپرسور باید قطعات استارت متناسب با نسخه دقیق کمپرسور انتخاب شوند.

جمع‌بندی مشخصات اصلی

مشخصه Embraco NT6220Z
نوع کمپرسور هرمتیک رفت‌وبرگشتی
توان تجاری 1 HP
مبرد R134a
کاربرد HBP
جابجایی 22.37 cm³
محدوده تبخیر 15- تا 10+ °C
موتور CSIR
گشتاور راه‌اندازی HST
برق 200–240V / 50Hz
نسخه‌های دیگر 230V / 60Hz
خنک‌کاری فن
دبی فن 520 m³/h
روغن Ester / ISO22
مقدار روغن 450 ml
وسیله انبساط لوله مویین یا شیر انبساط
وزن تقریبی 17.2 kg
ارتفاع تقریبی 220 mm

اطلاعات جدول بر اساس دیتاشیت و کاتالوگ‌های فنی Embraco برای نسخه‌های مختلف NT6220Z است و در مواردی مانند ظرفیت، جریان و اجزای استارت، کد مهندسی دقیق کمپرسور ملاک نهایی است.

نتیجه نهایی

اگر به دنبال یک کمپرسور 1 اسب، R134a، HBP و پوسته بزرگ برای تجهیزات تبرید تجاری هستید، Embraco NT6220Z یکی از مدل‌های قابل توجه سری NT است. جابجایی 22.37 cm³، موتور CSIR، گشتاور HST، فن 520 m³/h و ظرفیت حدود 2 کیلووات در شرایط مرجع HBP، مشخصات آن را برای کاربردهای نسبتاً سنگین مناسب می‌کند.

با این حال، در زمان جایگزینی نباید تنها بر اساس عبارت «1 اسب» تصمیم گرفت. مبرد، دمای تبخیر، ظرفیت موردنیاز، نوع شیر انبساط یا لوله مویین، شرایط کندانس، برق و تجهیزات استارت باید با کمپرسور جدید تطبیق داده شوند.
