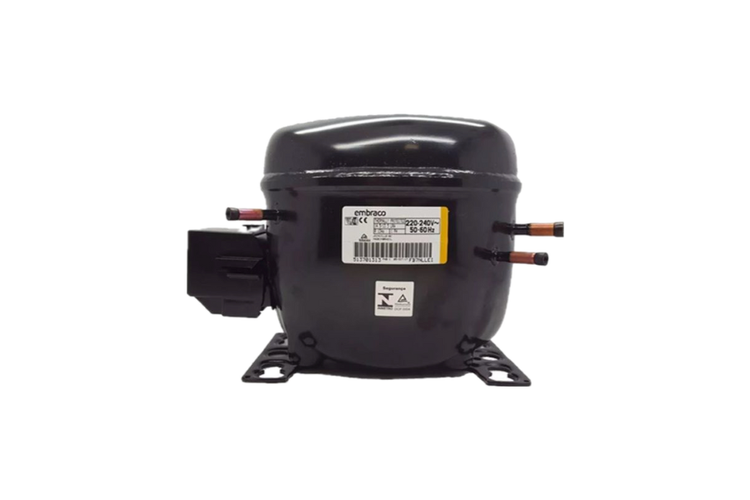

کمپرسور امبراکو ۱.۱/۴ یخچالی مدل NJ6226Z | گاز R134a
Embraco NJ 6226 Z | 1.1/4 HP Refrigeration Compressor | R134a
برند:امبراکو (Embraco)
مشخصات
برند
امبراکو | Embraco
نوع کمپرسور
یخچالی | Hermetic (بسته)
توان
۱.۱/۴ اسب بخار
گاز مبرد
R134a
ولتاژ
۲۲۰V / 550Hz
کاربرد
یخچال خانگی، صنعتی و فروشگاهی
ساخت کشور
برزیل
توضیحات

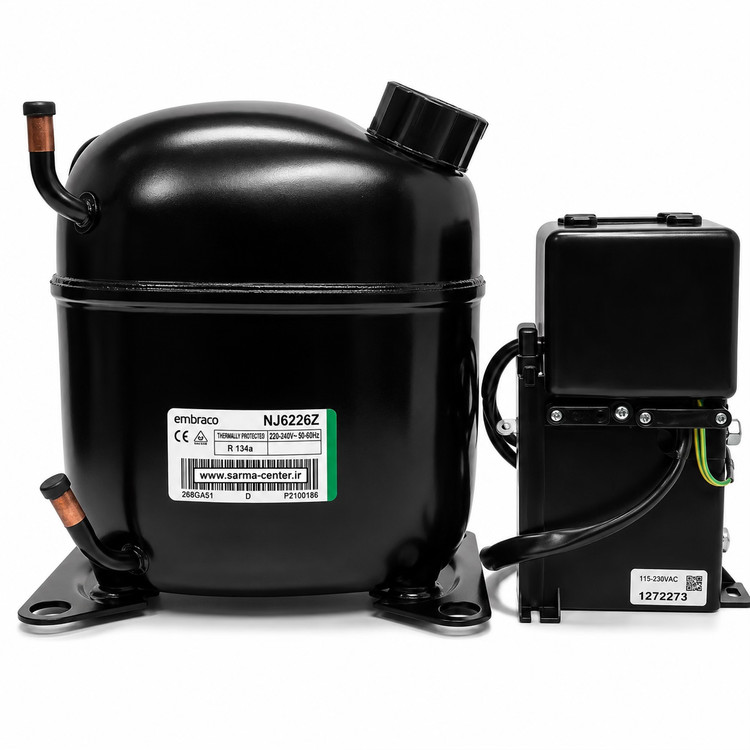

کمپرسور امبراکو ۱.۱/۴ اسب یخچالی مدل NJ6226Z
کمپرسور Embraco NJ6226Z یک کمپرسور هرمتیک رفتوبرگشتی از سری NJ امبراکو است که برای سیستمهای تبرید تجاری با کاربرد HBP (High Back Pressure) طراحی شده است. این مدل با مبرد R134a کار میکند و با جابجایی حجمی حدود 34.38 سانتیمتر مکعب و توان تجاری ۱.۱/۴ اسب بخار، در رده کمپرسورهای قدرتمند پوسته بزرگ امبراکو قرار میگیرد.
NJ6226Z برای کاربردهای دمای متوسط طراحی شده و محدوده دمای تبخیر اعلامشده برای آن حدود ۱۵- تا ۱۰+ درجه سانتیگراد است. به همین دلیل استفاده از آن بیشتر در تجهیزات تجاری مانند یخچالهای فروشگاهی بزرگ، ویترینهای برودتی، سردخانههای دمای بالاتر، یخچالهای نوشیدنی و سایر سیستمهایی که در محدوده HBP فعالیت میکنند، منطقی است.
یکی از ویژگیهای مهم NJ6226Z، گشتاور راهاندازی بالا (HST) است. این ویژگی در کنار موتورهای CSR یا CSCR بسته به نسخه، توانایی مناسبی برای راهاندازی کمپرسور در شرایط کاری تجاری فراهم میکند. بنابراین این مدل از نظر ساختار الکتریکی و مکانیکی برای کارکردهای نسبتاً سنگین طراحی شده است.
کمپرسور NJ6226Z دارای خنککاری فندار است و دبی هوای فن در مشخصات فنی حدود 800 مترمکعب بر ساعت اعلام شده است. استفاده از فن با این ظرفیت به دفع گرمای کمپرسور کمک میکند و برای تجهیزاتی که کمپرسور مدتزمان زیادی در حال کار است اهمیت ویژهای دارد.
از نظر ظرفیت سرمایشی، مقدار خروجی کمپرسور به شرایط تست و نقطه کاری بستگی دارد. برای نمونه، در یک نسخه 220–240V / 50Hz با کد مهندسی 142HA13، ظرفیت سرمایشی 2597 وات در شرایط EN12900 و HBP با راندمان 2.24 W/W اعلام شده است. در کاتالوگ 60 هرتز نیز برای NJ6226Z ظرفیتهایی در حدود 2927 تا 3261 وات، بسته به شرایط تست، ثبت شده است. بنابراین ظرفیت واقعی را باید بر اساس دمای تبخیر و تقطیر و کد مهندسی دقیق تعیین کرد.
NJ6226Z از روغن Polyol Ester (POE) با ویسکوزیته ISO VG22 استفاده میکند و مقدار شارژ روغن آن حدود 750 میلیلیتر است. این ترکیب با مبرد R134a سازگار بوده و در سرویس یا تعویض کمپرسور باید از روغن مناسب و سازگار با سیستم استفاده شود.
از نظر ابعاد، NJ6226Z یک کمپرسور پوسته بزرگ محسوب میشود. ارتفاع آن بسته به نسخه و نقشه فنی حدود 253 تا 265 میلیمتر و وزن آن حدود 20 کیلوگرم است. بنابراین هنگام جایگزینی این مدل، علاوه بر ظرفیت و مشخصات الکتریکی، فضای نصب و نوع پایهها نیز باید بررسی شود.
در بخش الکتریکی، نسخههای مختلف NJ6226Z تفاوتهایی دارند. برای مثال، یک نسخه 220–240V / 50Hz با موتور CSR از رله ولتاژی، خازن استارت 72–88 µF و خازن دائمکار 17.5 µF استفاده میکند، در حالی که یک نسخه 208–230V / 60Hz با موتور CSCR نیز مشخصات راهاندازی متفاوتی دارد. بنابراین هنگام تهیه رله، خازن و سایر قطعات، کد مهندسی و اطلاعات روی پلاک همان کمپرسور باید ملاک نهایی باشد.
در مجموع، Embraco NJ6226Z یک کمپرسور ۱.۱/۴ اسب قدرتمند برای کاربردهای HBP است که ترکیب جابجایی 34.38 cm³، مبرد R134a، موتور با گشتاور راهاندازی بالا، خنککاری فندار و روغن POE22، آن را برای سیستمهای تبرید تجاری با ظرفیت نسبتاً بالا مناسب میکند.
نقد و بررسی
نقد و بررسی کمپرسور امبراکو ۱.۱/۴ اسب NJ6226Z
کمپرسور Embraco NJ6226Z را میتوان یکی از مدلهای قدرتمند سری NJ برای سیستمهای یخچالی تجاری دانست. این مدل با جابجایی 34.38 cm³، توان تجاری ۱.۱/۴ اسب و کاربرد HBP، نسبت به مدلهایی مانند NT6217Z و NT6220Z در رده بالاتری از نظر حجم جابجایی و ظرفیت قرار میگیرد.
نقاط قوت
۱. جابجایی حجمی بالا
جابجایی 34.38 cm³ مهمترین ویژگی مکانیکی این کمپرسور است. این مقدار جابجایی امکان دستیابی به ظرفیت سرمایشی بالاتر را در محدوده کاری HBP فراهم میکند و باعث شده NJ6226Z برای تجهیزات تجاری بزرگتر مناسب باشد.
۲. توان ۱.۱/۴ اسب بخار
توان تجاری ۱.۱/۴ HP، NJ6226Z را در گروه کمپرسورهای قدرتمند یخچالی قرار میدهد و آن را برای سیستمهایی که به ظرفیت بیشتری از کمپرسورهای ۳/۴ یا ۱ اسب نیاز دارند، به گزینه مناسبی تبدیل میکند.
۳. گشتاور راهاندازی بالا
سیستم HST برای راهاندازی قدرتمند طراحی شده است. این ویژگی در کمپرسورهای بزرگ اهمیت زیادی دارد، زیرا موتور باید بتواند مجموعه مکانیکی کمپرسور را در شرایط مناسب به حرکت درآورد.
۴. خنککاری فندار با دبی بالا
فن با دبی حدود 800 m³/h برای دفع حرارت کمپرسور در نظر گرفته شده است. این ویژگی برای سیستمهای تجاری با ساعات کار طولانی مزیت محسوب میشود.
۵. راندمان مناسب در محدوده کاری HBP
در نسخه 220–240V / 50Hz با شرایط EN12900، ظرفیت 2597W و راندمان 2.24 W/W ثبت شده است. البته این اعداد مربوط به شرایط تست مشخص هستند و نباید بهعنوان ظرفیت ثابت کمپرسور در تمام شرایط کاری در نظر گرفته شوند.
نقاط ضعف
۱. ابعاد و وزن بالا
وزن حدود 20 کیلوگرم و ارتفاع بیش از 25 سانتیمتر باعث میشود این مدل برای دستگاههای کوچک گزینه مناسبی نباشد و در هنگام تعویض، فضای نصب باید بهدقت بررسی شود.
۲. نیاز به سیستم خنککاری مناسب
NJ6226Z برای استفاده با فن طراحی شده است؛ بنابراین حذف یا کاهش شدید جریان هوای خنککننده میتواند شرایط حرارتی کمپرسور را نامطلوب کند.
۳. عدم امکان انتخاب صرفاً بر اساس اسب
اگرچه NJ6226Z یک مدل ۱.۱/۴ اسب است، اما انتخاب آن برای جایگزینی یک کمپرسور دیگر نباید فقط بر اساس HP انجام شود. کاربرد HBP، مبرد R134a، ظرفیت واقعی، دمای تبخیر، دمای تقطیر، نوع وسیله انبساط، برق و سیستم استارت همگی باید بررسی شوند.
۴. تفاوت مشخصات الکتریکی بین نسخهها
کدهای مهندسی مختلف NJ6226Z میتوانند دارای تفاوت در نوع موتور و تجهیزات استارت باشند؛ بنابراین تهیه رله و خازن بدون توجه به کد مهندسی دقیق میتواند باعث انتخاب قطعه نامناسب شود.
جدول جمعبندی
| مشخصه | Embraco NJ6226Z |
|---|---|
| نوع | هرمتیک رفتوبرگشتی |
| توان تجاری | ۱.۱/۴ HP |
| مبرد | R134a |
| کاربرد | HBP |
| جابجایی | 34.38 cm³ |
| محدوده تبخیر | 15- تا 10+ °C |
| موتور | CSR / CSCR بسته به نسخه |
| گشتاور راهاندازی | HST |
| خنککاری | فن |
| دبی فن | حدود 800 m³/h |
| روغن | POE / Ester ISO VG22 |
| مقدار روغن | حدود 750 ml |
| وسیله انبساط | لوله مویین یا شیر انبساط |
| وزن | حدود 20 kg |
| ارتفاع | حدود 253 تا 265 mm |
| ظرفیت سرمایشی مرجع | حدود 2.6 kW در یک نسخه EN12900 |
| برق | بسته به نسخه؛ 220–240V/50Hz یا 208–230V/60Hz |
نتیجه نهایی
Embraco NJ6226Z برای سیستمهای تبرید تجاری بزرگ و متوسطِ رو به بالا که به کمپرسور ۱.۱/۴ اسب، R134a و HBP نیاز دارند، گزینه قدرتمندی است. جابجایی 34.38 cm³، خنککاری فندار 800 m³/h و سیستم راهاندازی HST از مهمترین ویژگیهای آن هستند.
نکته بسیار مهم در خرید یا جایگزینی این کمپرسور این است که NJ6226Z را نباید صرفاً بهعنوان «کمپرسور ۱.۱/۴ اسب» انتخاب کرد. ظرفیت سیستم، دمای تبخیر و تقطیر، مبرد، نوع شیر انبساط یا لوله مویین و مشخصات برق باید با مدل جدید هماهنگ باشند. همچنین برای انتخاب رله و خازن، کد مهندسی دقیق روی پلاک کمپرسور اهمیت دارد.
