نام محصول:شیر برقی | Solenoid Valve
برند:دانفوس
مدل:EVR ۶
سایز اتصال:3/8 اینچ

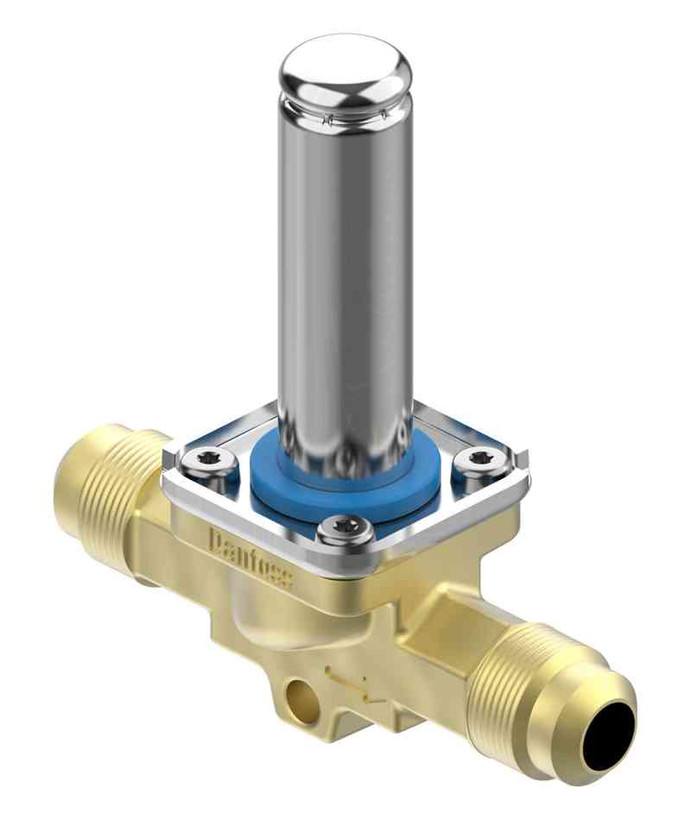

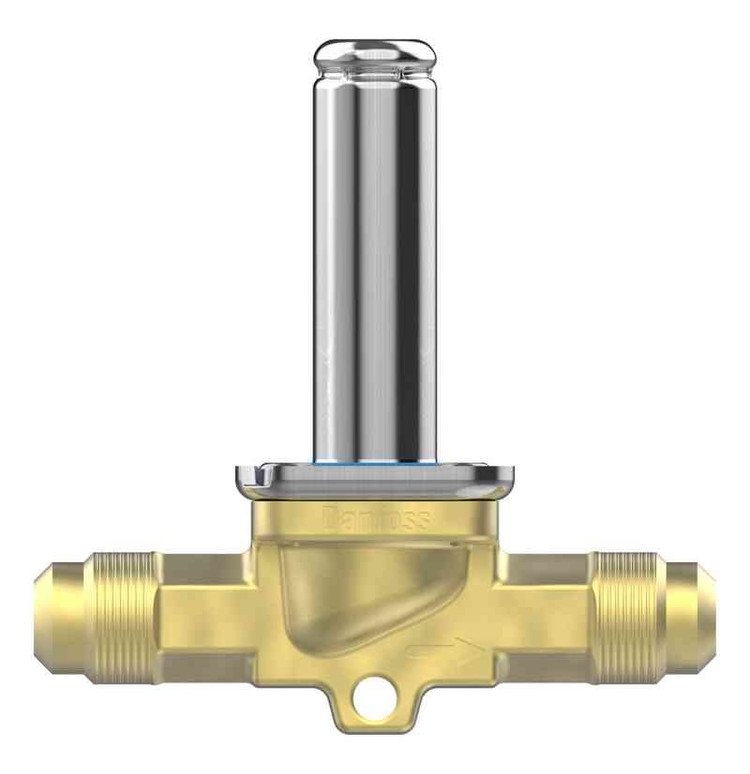

شیر برقی دانفوس مدل EVR6 سایز 3/8 اینچ | مهره ای
Danfoss Solenoid Valve EVR ۶ 3/8" | Flare Connection
برند:دانفوس (Danfoss)
مشخصات
نام محصول
شیر برقی | Solenoid Valve
برند
دانفوس
مدل
EVR ۶
سایز اتصال
3/8 اینچ
نوع اتصال
مهره ای | Flare
کشور سازنده
آلمان -دانمارک - لهستان - هلند - هند
کاربرد
کنترل، قطع و وصل جریان مبرد در سیستم های تبرید و تهویه مطبوع
نوع عملکرد
نرمال بسته | Normally Closed - NC
جهت جریان
مطابق فلش حک شده روی بدنه
نوع شیر
سروو دیافراگمی | Servo Operated
سایز اوریفیس
۶ میلیمتر
حداکثر فشار کاری
45 بار
حداقل فشار عملکرد
۰.۰۳ بار
حداکثر فشار تفاضلی عملکرد
۳۸ بار
ضریب جریان
۱ مترمکعب بر ساعت
مسیر جریان
مستقیم | StraightWay
محدوده دمای کاری
۴۵- تا ۱۰۵+ درجه سانتیگراد
محل نصب
خط مایع سیستم تبرید
سازگار با گازهای
R22 - R134a - R404A - R407C - R507A
وضعیت بوبین
بدون بوبین همراه
بوبین سازگار
سازگار با بوبین های سری BB دانفوس
فرکانس کاری
۵۰/۶۰ هرتز
جنس بدنه
برنج فورج شده
جنس قطعات داخلی
فولاد ضد زنگ
مناسب خط مایع کمپرسورهای
۳ تا ۷.۵ اسب بخار
کد قطعه
032L8072
توضیحات
شیر برقی دانفوس EVR 6 سایز 3/8 اینچ مهره ای یکی از پرکاربردترین شیرهای سلونوئیدی مورد استفاده در سیستم های تبرید تجاری و صنعتی است. این شیر با ظرفیت عبور بیشتر نسبت به مدل EVR 3 طراحی شده و برای مدارهایی که به دبی بالاتر مبرد نیاز دارند، گزینه ای ایده آل محسوب می شود.
بدنه مقاوم از جنس برنج فورج شده، طراحی سروو دیافراگمی و تحمل فشار کاری بالا باعث شده شیر برقی EVR 6 عملکردی پایدار و قابل اعتماد در شرایط کاری سخت داشته باشد. اتصال مهره ای Flare نیز نصب، سرویس و تعویض شیر را ساده تر کرده و هزینه های نگهداری سیستم را کاهش می دهد.
این محصول در سردخانه های صنعتی، یخچال های فروشگاهی، چیلرها، تجهیزات صنایع غذایی، سیستم های تهویه مطبوع و انواع کندانسینگ یونیت کاربرد گسترده ای دارد. سازگاری با طیف وسیعی از مبردها نیز موجب شده EVR 6 به یکی از محبوب ترین شیرهای برقی دانفوس در بازار جهانی تبدیل شود.
تفاوت شیر برقی دانفوس EVR 3 و EVR 6
یکی از سوالات رایج خریداران، تفاوت میان مدل های EVR 3 و EVR 6 است. مهم ترین تفاوت این دو مدل در ظرفیت عبور مبرد و نوع عملکرد داخلی شیر است.
مدل EVR 3 یک شیر برقی مستقیم (Direct Operated) با اوریفیس کوچک تر است که بیشتر برای سیستم های تبرید کوچک، ویترین های فروشگاهی، یخچال های صنعتی کوچک و مدارهای با ظرفیت پایین استفاده می شود.
در مقابل، EVR 6 از مکانیزم سروو دیافراگمی (Servo Operated) بهره می برد و به دلیل اوریفیس بزرگ تر و ظرفیت عبور بیشتر، برای سیستم های تبرید متوسط و بزرگ، سردخانه ها، چیلرها و مدارهایی که دبی مبرد بالاتری دارند مناسب تر است.
به طور کلی اگر ظرفیت سیستم برودتی شما محدود است، EVR 3 می تواند گزینه اقتصادی و مناسبی باشد؛ اما برای پروژه های حرفه ای تر و سیستم هایی با ظرفیت سرمایشی بالاتر، EVR 6 انتخاب مطمئن تر و کارآمدتری خواهد بود.
تفاوت شیر برقی مستقیم (Direct Operated) و سروو دیافراگمی (Servo Operated)
شیرهای برقی تبرید از نظر مکانیزم عملکرد معمولاً به دو دسته مستقیم (Direct Operated) و سروو دیافراگمی (Servo Operated)تقسیم میشوند.
در شیرهای برقی مستقیم مانند EVR 3، بوبین مستقیماً سوزن یا پیستون شیر را حرکت میدهد و مسیر عبور مبرد را باز یا بسته میکند. به همین دلیل این نوع شیرها حتی در شرایطی که اختلاف فشار بین ورودی و خروجی وجود ندارد نیز قادر به عملکرد هستند. شیرهای مستقیم معمولاً برای ظرفیتهای پایینتر و سایزهای کوچکتر استفاده میشوند.
در مقابل، شیرهای سروو دیافراگمی مانند EVR 6 از نیروی اختلاف فشار مبرد در کنار بوبین استفاده میکنند. در این طراحی، بوبین تنها یک مسیر پایلوت کوچک را باز میکند و سپس اختلاف فشار موجود در سیستم باعث حرکت دیافراگم اصلی و باز شدن کامل شیر میشود. این ساختار امکان عبور حجم بیشتری از مبرد را فراهم کرده و مصرف انرژی بوبین را نیز کاهش میدهد.
مقایسه Direct Operated و Servo Operated
| ویژگی | Direct Operated | Servo Operated |
|---|---|---|
| نحوه عملکرد | حرکت مستقیم سوزن توسط بوبین | باز شدن دیافراگم با کمک اختلاف فشار |
| نیاز به اختلاف فشار | ندارد | دارد |
| ظرفیت عبور مبرد | کمتر | بیشتر |
| سایز شیر | کوچک | متوسط و بزرگ |
| مصرف انرژی | بیشتر | کمتر |
| کاربرد | سیستمهای کوچک | سیستمهای متوسط و بزرگ |
| نمونه در دانفوس | EVR 2، EVR 3 | EVR 6، EVR 10، EVR 15، EVR 20، EVR 25 |
راهنمای تقریبی انتخاب شیر برقی دانفوس بر اساس کمپرسور
| مدل شیر برقی | کمپرسورهای هرمتیک بیتزر | کمپرسورهای اسکرال کوپلند | کمپرسورهای دانفوس MT / MTZ |
|---|---|---|---|
| EVR3 | 1CES-2Y، 1DES-2Y | ZB15، ZB19، ZB21 | MT18، MT22، MTZ18، MTZ22 |
| EVR6 | 2CES-3Y، 2CES-4Y، 2DES-3Y | ZB29، ZB38، ZB45 | MT28، MT36، MT40، MT50، MTZ36، MTZ40، MTZ50 |
| EVR10 | 2DES-4Y، 4CES-6Y، 4CES-9Y، 4EES-4Y | ZB58، ZB66، ZB76، ZB95 | MT64، MT72، MT80، MT100، MTZ64، MTZ72، MTZ80، MTZ100 |
| EVR15 | 4EES-6Y، 4DES-7Y، 4GE-23Y | ZB114، ZB150 | MT125، MT144، MT160، MTZ125، MTZ144، MTZ160 |
| EVR20 | 4HE-18Y، 4HE-25Y، 6GE-34Y | ZB180، ZB220 | چند کمپرسوره یا ظرفیتهای صنعتی |
| EVR25 | 6HE-28Y، 6HE-35Y، 6GE-40Y | ZB250 و بالاتر | پروژههای صنعتی بزرگ |
| EVR32 | 8GE، 8HE و کمپرسورهای صنعتی سنگین | رکهای اسکرال موازی | پروژههای صنعتی سنگین |
مزایا
- کیفیت ساخت بسیار بالا
- ظرفیت عبور بیشتر نسبت به EVR 3
- اتصال مهره ای با نصب و سرویس آسان
- سازگار با اکثر مبردهای رایج
- طول عمر بالا و عملکرد پایدار
- مناسب سیستم های تبرید صنعتی و تجاری
- دسترسی آسان به بوبین و قطعات یدکی
معایب
- بوبین معمولاً به صورت جداگانه عرضه می شود
- قیمت بالاتر نسبت به برندهای متفرقه
- نیاز به انتخاب صحیح بوبین متناسب با ولتاژ سیستم
نقد و بررسی
شیر برقی دانفوس EVR 6 سایز 3/8 اینچ Flare یکی از شناخته شده ترین شیرهای برقی صنعت تبرید است. ظرفیت عبور 1 متر مکعب بر ساعت و اوریفیس 6 میلی متری باعث شده این مدل برای طیف وسیعی از سیستم های برودتی قابل استفاده باشد. از طرف دیگر کیفیت ساخت دانفوس، عملکرد دقیق شیر و دوام بالای قطعات داخلی موجب شده هزینه های تعمیر و نگهداری در بلندمدت کاهش یابد.
در مقایسه با مدل های کوچک تر، EVR 6 توانایی کنترل حجم بیشتری از مبرد را دارد و برای پروژه های حرفه ای تر انتخاب مناسب تری محسوب می شود. اگر به دنبال یک شیر برقی مطمئن، بادوام و سازگار با اکثر مبردهای رایج هستید، EVR 6 دانفوس یکی از بهترین گزینه های موجود در بازار است.
