نام محصول:شیر برقی | Solenoid Valve
برند:دانفوس
مدل:EVR ۶
سایز اتصال:3/8 اینچ

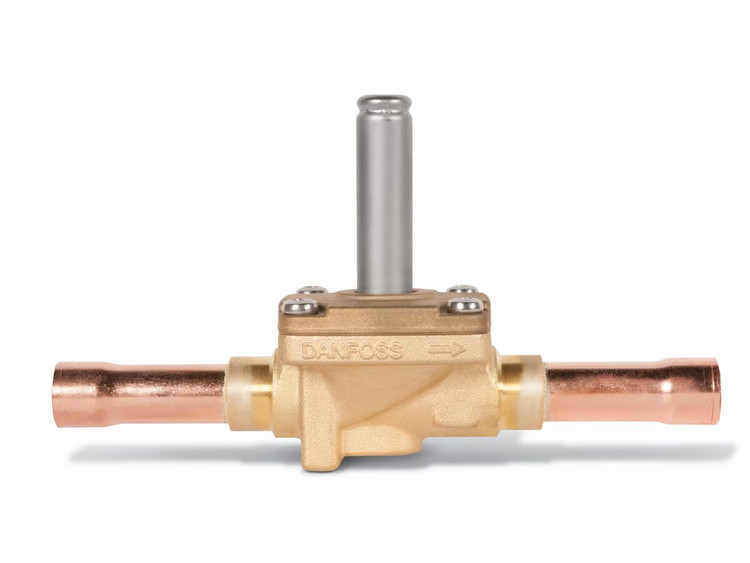

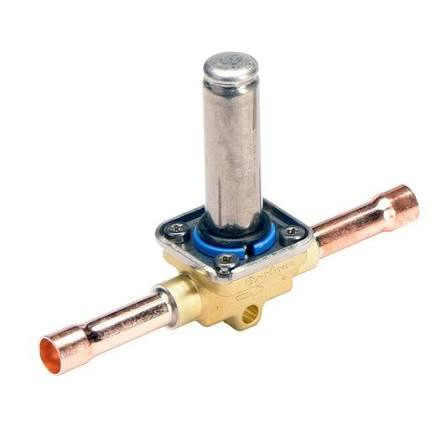

شیر برقی دانفوس مدل EVR6 سایز 3/8 اینچ | جوشی
Danfoss Solenoid Valve EVR ۶ 3/8" | ODF Connection
برند:دانفوس (Danfoss)
مشخصات
نام محصول
شیر برقی | Solenoid Valve
برند
دانفوس
مدل
EVR ۶
سایز اتصال
3/8 اینچ
نوع اتصال
جوشی | ODF
کشور سازنده
آلمان -دانمارک - لهستان - هلند - هند
کاربرد
کنترل، قطع و وصل جریان مبرد در سیستم های تبرید و تهویه مطبوع
نوع عملکرد
نرمال بسته | Normally Closed - NC
جهت جریان
مطابق فلش حک شده روی بدنه
نوع شیر
سروو دیافراگمی | Servo Operated
سایز اوریفیس
۶ میلیمتر
حداکثر فشار کاری
45 بار
حداقل فشار عملکرد
۰.۰۳ بار
حداکثر فشار تفاضلی عملکرد
۳۸ بار
ضریب جریان
۱ مترمکعب بر ساعت
مسیر جریان
مستقیم | StraightWay
محدوده دمای کاری
۴۵- تا ۱۰۵+ درجه سانتیگراد
محل نصب
خط مایع سیستم تبرید
سازگار با گازهای
R22 - R134a - R404A - R407C - R507A
وضعیت بوبین
بدون بوبین همراه
بوبین سازگار
سازگار با بوبین های سری BB دانفوس
فرکانس کاری
۵۰/۶۰ هرتز
جنس بدنه
برنج فورج شده
جنس قطعات داخلی
فولاد ضد زنگ
مناسب خط مایع کمپرسورهای
۳ تا ۷.۵ اسب بخار
کد قطعه
032L1212
توضیحات
شیر برقی دانفوس EVR 6 سایز 3/8 اینچ جوشی (ODF) یکی از پرکاربردترین شیرهای سلونوئیدی مورد استفاده در سیستمهای تبرید تجاری و صنعتی است. این محصول برای کنترل، قطع و وصل جریان مبرد در مدارهای برودتی طراحی شده و به دلیل کیفیت ساخت بالا، عملکرد پایدار و طول عمر زیاد، یکی از محبوبترین شیرهای برقی دانفوس در پروژههای سردخانهای و صنعتی محسوب میشود.
اتصال جوشی ODF مهمترین ویژگی این مدل است. در این نوع اتصال، لوله مسی مستقیماً به شیر جوش داده میشود و یک اتصال دائمی با حداقل احتمال نشتی ایجاد میکند. به همین دلیل این مدل در سردخانهها، کارخانههای صنایع غذایی، چیلرها، تونلهای انجماد و سیستمهای برودتی صنعتی کاربرد گستردهای دارد.
بدنه برنجی فورج شده، قطعات داخلی مقاوم در برابر خوردگی و مکانیزم سروو دیافراگمی باعث شده این شیر عملکردی مطمئن در شرایط کاری سنگین داشته باشد و بتواند حجم بیشتری از مبرد را نسبت به مدلهای کوچکتر کنترل کند.
تفاوت شیر برقی دانفوس EVR 3 و EVR 6
یکی از سوالات متداول خریداران تفاوت بین مدلهای EVR 3 و EVR 6 است. اگرچه هر دو شیر برای کنترل جریان مبرد طراحی شدهاند، اما از نظر ظرفیت عبور، ساختار داخلی و کاربرد تفاوتهای مهمی دارند.
مدل EVR 3 از مکانیزم مستقیم (Direct Operated) استفاده میکند. در این نوع طراحی، بوبین مستقیماً مسیر عبور مبرد را باز و بسته میکند و حتی در شرایط بدون اختلاف فشار نیز قادر به عملکرد است.
در مقابل، مدل EVR 6 از مکانیزم سروو دیافراگمی (Servo Operated) بهره میبرد. در این سیستم بوبین تنها یک مجرای پایلوت را کنترل میکند و اختلاف فشار مبرد باعث باز شدن دیافراگم اصلی میشود. این طراحی امکان عبور دبی بیشتری از مبرد را فراهم میکند.
مقایسه EVR 3 و EVR 6
| ویژگی | EVR 3 | EVR 6 |
|---|---|---|
| نوع عملکرد | مستقیم (Direct Operated) | سروو دیافراگمی (Servo Operated) |
| سایز اوریفیس | 3.3 میلیمتر | 6 میلیمتر |
| ظرفیت عبور مبرد | کمتر | بیشتر |
| نیاز به اختلاف فشار | ندارد | دارد |
| مصرف انرژی بوبین | بیشتر | کمتر |
| مناسب برای | سیستمهای کوچک | سیستمهای متوسط و بزرگ |
| کاربرد اصلی | یخچال و ویترین فروشگاهی | سردخانه و چیلر |
تفاوت شیر برقی مستقیم و سروو دیافراگمی
شیرهای برقی مستقیم (Direct Operated) برای باز و بسته شدن کاملاً به نیروی بوبین وابسته هستند. این ویژگی باعث میشود حتی در سیستمهایی که اختلاف فشار وجود ندارد نیز عملکرد مناسبی داشته باشند.
در مقابل، شیرهای سروو دیافراگمی (Servo Operated) از فشار مبرد موجود در مدار برای باز کردن شیر استفاده میکنند. به همین دلیل میتوانند با بوبین کوچکتر، حجم بیشتری از مبرد را کنترل کنند و در سیستمهای صنعتی عملکرد بهتری داشته باشند.
مقایسه Direct Operated و Servo Operated
| ویژگی | Direct Operated | Servo Operated |
|---|---|---|
| نحوه باز شدن شیر | مستقیم توسط بوبین | توسط دیافراگم و اختلاف فشار |
| نیاز به اختلاف فشار | ندارد | دارد |
| ظرفیت عبور | پایینتر | بالاتر |
| سایز شیر | کوچک | متوسط و بزرگ |
| مصرف انرژی | بیشتر | کمتر |
| استهلاک بوبین | بیشتر | کمتر |
| کاربرد | مدارهای کوچک | سردخانه و سیستمهای صنعتی |
تفاوت اتصال ODF و Flare
مدل EVR 6 در دو نوع اتصال جوشی (ODF) و مهرهای (Flare) تولید میشود.
مقایسه ODF و Flare
| ویژگی | ODF (جوشی) | Flare (مهرهای) |
|---|---|---|
| نوع اتصال | جوش مستقیم به لوله | اتصال مهرهای |
| احتمال نشتی | بسیار کم | کم |
| سرعت نصب | کمتر | بیشتر |
| سهولت سرویس | متوسط | بسیار آسان |
| استحکام اتصال | بسیار بالا | بالا |
| کاربرد | پروژههای صنعتی و دائمی | پروژههای قابل سرویس |
اگر هدف شما حداکثر اطمینان از آببندی و حداقل نشتی مبرد باشد، مدل ODF انتخاب مناسبتری است. اما اگر نیاز به باز و بسته کردن مکرر شیر وجود داشته باشد، مدل Flare گزینه بهتری خواهد بود.
راهنمای تقریبی انتخاب شیر برقی دانفوس بر اساس کمپرسور
| مدل شیر برقی | کمپرسورهای هرمتیک بیتزر | کمپرسورهای اسکرال کوپلند | کمپرسورهای دانفوس MT / MTZ |
|---|---|---|---|
| EVR3 | 1CES-2Y، 1DES-2Y | ZB15، ZB19، ZB21 | MT18، MT22، MTZ18، MTZ22 |
| EVR6 | 2CES-3Y، 2CES-4Y، 2DES-3Y | ZB29، ZB38، ZB45 | MT28، MT36، MT40، MT50، MTZ36، MTZ40، MTZ50 |
| EVR10 | 2DES-4Y، 4CES-6Y، 4CES-9Y، 4EES-4Y | ZB58، ZB66، ZB76، ZB95 | MT64، MT72، MT80، MT100، MTZ64، MTZ72، MTZ80، MTZ100 |
| EVR15 | 4EES-6Y، 4DES-7Y، 4GE-23Y | ZB114، ZB150 | MT125، MT144، MT160، MTZ125، MTZ144، MTZ160 |
| EVR20 | 4HE-18Y، 4HE-25Y، 6GE-34Y | ZB180، ZB220 | چند کمپرسوره یا ظرفیتهای صنعتی |
| EVR25 | 6HE-28Y، 6HE-35Y، 6GE-40Y | ZB250 و بالاتر | پروژههای صنعتی بزرگ |
| EVR32 | 8GE، 8HE و کمپرسورهای صنعتی سنگین | رکهای اسکرال موازی | پروژههای صنعتی سنگین |
مزایا
- آببندی بسیار مطمئن به دلیل اتصال جوشی
- ظرفیت عبور بالاتر نسبت به EVR 3
- کیفیت ساخت ممتاز دانفوس
- عملکرد دقیق و پایدار
- مناسب سیستمهای تبرید صنعتی
- طول عمر بالا
- سازگار با انواع مبردهای رایج
- استهلاک پایین قطعات داخلی
معایب
- نیاز به جوشکاری تخصصی
- زمان نصب بیشتر نسبت به مدلهای Flare
- نیاز به حداقل اختلاف فشار برای عملکرد کامل
- هزینه نصب اولیه بالاتر نسبت به مدل مهرهای
نقد و بررسی
شیر برقی دانفوس EVR 6 سایز 3/8 اینچ ODF یکی از محبوبترین شیرهای برقی مورد استفاده در پروژههای حرفهای تبرید است. اتصال جوشی باعث شده این مدل برای مدارهایی که کوچکترین نشتی مبرد میتواند موجب کاهش راندمان یا افزایش هزینههای بهرهبرداری شود، گزینهای بسیار مناسب باشد.
استفاده از مکانیزم سروو دیافراگمی موجب شده این شیر نسبت به مدل EVR 3 ظرفیت عبور بیشتری داشته باشد و در عین حال با مصرف انرژی کمتر، عملکرد قابل اعتمادی ارائه دهد. کیفیت ساخت بالا، قطعات داخلی مقاوم و پشتیبانی گسترده دانفوس نیز از دلایل محبوبیت این محصول در میان تکنسینهای تبرید و پیمانکاران سردخانه است.
