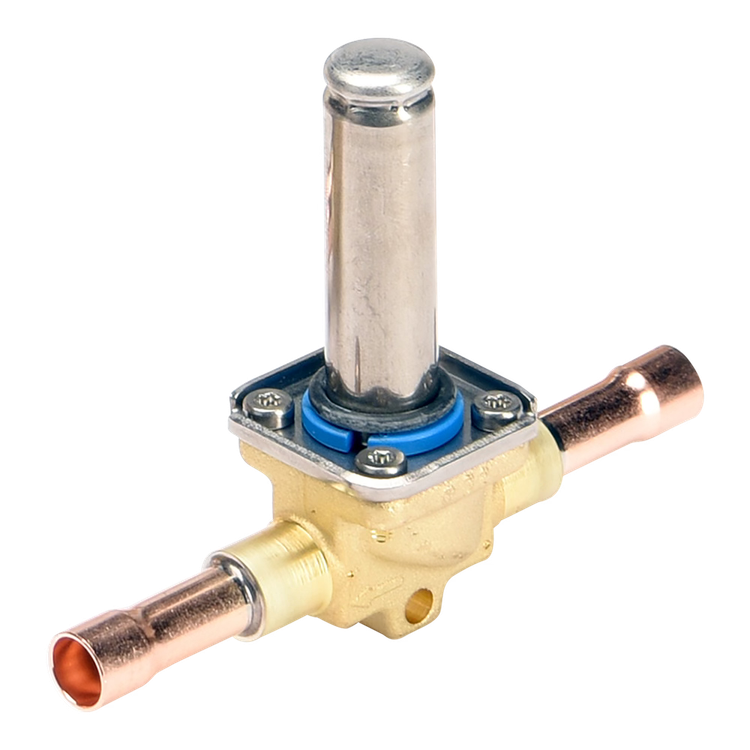

شیر برقی دانفوس EVR 6 سایز 1/2 اینچ مهره ای Flare مناسب سردخانه، چیلر، کندانسینگ یونیت و سیستم های تبرید صنعتی

شیر برقی دانفوس مدل EVR6 سایز 1/2 اینچ | جوشی

Danfoss Solenoid Valve EVR ۶ 1/2" | ODF Connection
برند:دانفوس (Danfoss)

8,900,000 5%

8,455,000
مشخصات

نام محصول

شیر برقی | Solenoid Valve

برند

دانفوس

مدل

EVR ۶

سایز اتصال

۱/۲ اینچ

نوع اتصال

مهره ای | Flare

کشور سازنده

آلمان -دانمارک - لهستان - هلند - هند

کاربرد

کنترل، قطع و وصل جریان مبرد در سیستم های تبرید و تهویه مطبوع

نوع عملکرد

نرمال بسته | Normally Closed - NC

جهت جریان

مطابق فلش حک شده روی بدنه

نوع شیر

سروو دیافراگمی | Servo Operated

سایز اوریفیس

۶ میلی‌متر

حداکثر فشار کاری

45 بار

حداقل فشار عملکرد

۰.۰۳ بار

حداکثر فشار تفاضلی عملکرد

۳۸ بار

ضریب جریان

۱ مترمکعب بر ساعت

مسیر جریان

مستقیم | StraightWay

محدوده دمای کاری

۴۵- تا ۱۰۵+ درجه سانتی‌گراد

محل نصب

خط مایع سیستم تبرید

سازگار با گازهای

R22 - R134a - R404A - R407C - R507A

وضعیت بوبین

بدون بوبین همراه

بوبین سازگار

سازگار با بوبین های سری BB دانفوس

فرکانس کاری

۵۰/۶۰ هرتز

جنس بدنه

برنج فورج شده

جنس قطعات داخلی

فولاد ضد زنگ

مناسب خط مایع کمپرسورهای

۳ تا ۷.۵ اسب بخار

کد قطعه

032L1209

توضیحات

شیر برقی دانفوس EVR 6 سایز 1/2 اینچ مهره ای یکی از پرکاربردترین شیرهای سلونوئیدی در صنعت تبرید است که برای کنترل جریان مبرد در سیستم های برودتی طراحی شده است. این محصول با بهره گیری از مکانیزم سروو دیافراگمی، ظرفیت عبور بالاتری نسبت به مدل های مستقیم داشته و گزینه ای ایده آل برای سردخانه ها، چیلرها، یخچال های صنعتی، سیستم های تهویه مطبوع و کندانسینگ یونیت ها محسوب می شود.

اتصال مهره ای Flare باعث می شود نصب، سرویس و تعویض شیر با سرعت بیشتری انجام شود. به همین دلیل این مدل در پروژه هایی که سهولت نگهداری اهمیت بالایی دارد، بسیار محبوب است.

تفاوت شیر برقی مستقیم و سروو دیافراگمی

در شیرهای Direct Operated بوبین مستقیماً سوزن شیر را حرکت می دهد و مسیر مبرد را باز یا بسته می کند. این شیرها برای ظرفیت های پایین مناسب هستند و نیازی به اختلاف فشار ندارند.

اما در شیرهای Servo Operated بوبین فقط یک مسیر پایلوت را کنترل می کند و اختلاف فشار موجود در سیستم باعث باز شدن دیافراگم اصلی می شود. به همین دلیل این مدل ها ظرفیت عبور بالاتر و راندمان بیشتری دارند.

مقایسه Direct Operated و Servo Operated

ویژگی Direct Operated Servo Operated
نیاز به اختلاف فشار ندارد دارد
ظرفیت عبور کمتر بیشتر
مصرف انرژی بیشتر کمتر
کاربرد سیستم های کوچک سیستم های صنعتی
استهلاک بوبین بیشتر کمتر

تفاوت اتصال Flare و ODF

شیرهای Flare با استفاده از مهره به لوله متصل می شوند و برای تعمیرات و سرویس های دوره ای گزینه مناسبی هستند.

در مقابل مدل های ODF به صورت جوشی نصب می شوند و آب بندی مطمئن تری دارند.

مقایسه Flare و ODF

ویژگی Flare ODF
نصب آسان نیازمند جوشکاری
سرویس پذیری بسیار آسان دشوارتر
احتمال نشتی کم بسیار کم
مناسب پروژه های صنعتی خوب عالی
هزینه نصب کمتر بیشتر

راهنمای تقریبی انتخاب شیر برقی دانفوس بر اساس کمپرسور

مدل شیر برقی کمپرسورهای هرمتیک بیتزر کمپرسورهای اسکرال کوپلند کمپرسورهای دانفوس MT / MTZ
EVR3 1CES-2Y، 1DES-2Y ZB15، ZB19، ZB21 MT18، MT22، MTZ18، MTZ22
EVR6 2CES-3Y، 2CES-4Y، 2DES-3Y ZB29، ZB38، ZB45 MT28، MT36، MT40، MT50، MTZ36، MTZ40، MTZ50
EVR10 2DES-4Y، 4CES-6Y، 4CES-9Y، 4EES-4Y ZB58، ZB66، ZB76، ZB95 MT64، MT72، MT80، MT100، MTZ64، MTZ72، MTZ80، MTZ100
EVR15 4EES-6Y، 4DES-7Y، 4GE-23Y ZB114، ZB150 MT125، MT144، MT160، MTZ125، MTZ144، MTZ160
EVR20 4HE-18Y، 4HE-25Y، 6GE-34Y ZB180، ZB220 چند کمپرسوره یا ظرفیت‌های صنعتی
EVR25 6HE-28Y، 6HE-35Y، 6GE-40Y ZB250 و بالاتر پروژه‌های صنعتی بزرگ
EVR32 8GE، 8HE و کمپرسورهای صنعتی سنگین رک‌های اسکرال موازی پروژه‌های صنعتی سنگین

مزایا

  • نصب و سرویس آسان
  • ظرفیت عبور بالا
  • کیفیت ساخت ممتاز دانفوس
  • سازگار با اکثر مبردهای رایج
  • عملکرد پایدار در شرایط کاری سنگین
  • طول عمر بالا
  • قطعات یدکی و بوبین در دسترس

معایب

  • نیاز به حداقل اختلاف فشار برای عملکرد کامل
  • بوبین معمولاً جداگانه عرضه می شود
  • آب بندی مدل ODF از مدل Flare قوی تر است
نقد و بررسی

شیر برقی دانفوس EVR 6 سایز 3/8 اینچ Flare یکی از شناخته شده ترین شیرهای برقی صنعت تبرید است. ظرفیت عبور 1 متر مکعب بر ساعت و اوریفیس 6 میلی متری باعث شده این مدل برای طیف وسیعی از سیستم های برودتی قابل استفاده باشد. از طرف دیگر کیفیت ساخت دانفوس، عملکرد دقیق شیر و دوام بالای قطعات داخلی موجب شده هزینه های تعمیر و نگهداری در بلندمدت کاهش یابد.

در مقایسه با مدل های کوچک تر، EVR 6 توانایی کنترل حجم بیشتری از مبرد را دارد و برای پروژه های حرفه ای تر انتخاب مناسب تری محسوب می شود. اگر به دنبال یک شیر برقی مطمئن، بادوام و سازگار با اکثر مبردهای رایج هستید، EVR 6 دانفوس یکی از بهترین گزینه های موجود در بازار است.
