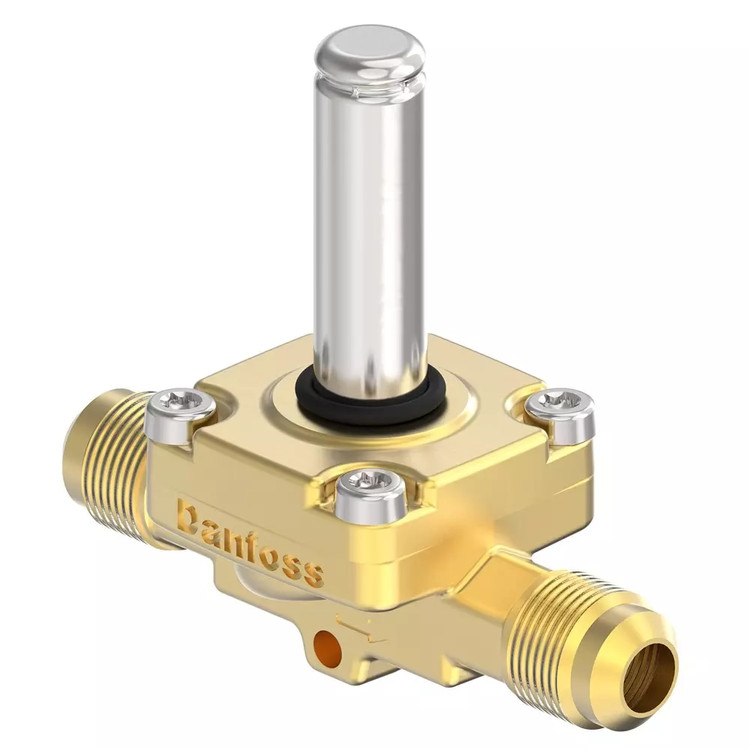

شیر برقی دانفوس EVR 10 سایز 1/2 اینچ مهره ای Flare مناسب سردخانه، چیلر، تونل انجماد و سیستم های تبرید صنعتی

شیر برقی دانفوس مدل EVR10 سایز 1/2 اینچ | مهره ای

Danfoss Solenoid Valve EVR 10 1/2" | Flare Connection
برند:دانفوس (Danfoss)

12,600,000 5%

11,970,000
مشخصات

نام محصول

شیر برقی | Solenoid Valve

برند

دانفوس

مدل

EVR ۱۰

سایز اتصال

۱/۲ اینچ

نوع اتصال

مهره ای | Flare

کشور سازنده

آلمان -دانمارک - لهستان - هلند - هند

کاربرد

کنترل، قطع و وصل جریان مبرد در سیستم های تبرید و تهویه مطبوع

نوع عملکرد

نرمال بسته | Normally Closed - NC

جهت جریان

مطابق فلش حک شده روی بدنه

نوع شیر

سروو دیافراگمی | Servo Operated

سایز اوریفیس

۱۰ میلی‌متر

حداکثر فشار کاری

45 بار

حداقل فشار عملکرد

۰.۰۳ بار

حداکثر فشار تفاضلی عملکرد

۳۸ بار

ضریب جریان

۱ مترمکعب بر ساعت

مسیر جریان

مستقیم | StraightWay

محدوده دمای کاری

۴۵- تا ۱۰۵+ درجه سانتی‌گراد

محل نصب

خط مایع سیستم تبرید

سازگار با گازهای

R22 - R134a - R404A - R407C - R507A

وضعیت بوبین

بدون بوبین همراه

بوبین سازگار

سازگار با بوبین های سری BB دانفوس

فرکانس کاری

۵۰/۶۰ هرتز

جنس بدنه

برنج فورج شده

جنس قطعات داخلی

فولاد ضد زنگ

مناسب خط مایع کمپرسورهای

۷.۵ تا ۱۲ اسب بخار

کد قطعه

032L8095

توضیحات

شیر برقی دانفوس EVR 10 سایز 1/2 اینچ مهره ای یکی از محبوب ترین شیرهای سلونوئیدی مورد استفاده در سیستم های تبرید صنعتی و تجاری است. این مدل برای کنترل جریان مبرد در خطوط مایع، مکش و گاز داغ طراحی شده و به دلیل ظرفیت عبور بالاتر نسبت به مدل های کوچک تر، در سردخانه های بزرگ، چیلرها، تونل های انجماد، صنایع غذایی و سیستم های برودتی با ظرفیت متوسط و بالا کاربرد گسترده ای دارد.

مدل EVR 10 همچنان از مکانیزم سروو دیافراگمی استفاده می کند اما با اوریفیس بزرگ تر 10 میلی متری و ضریب جریان 2.2 متر مکعب بر ساعت، تقریباً دو برابر ظرفیت عبور EVR 6 را در اختیار سیستم قرار می دهد. این ویژگی باعث کاهش افت فشار و بهبود عملکرد مدار تبرید در ظرفیت های بالاتر می شود.

تفاوت شیر برقی دانفوس EVR 6 و EVR 10

از آنجا که هر دو مدل EVR 6 و EVR 10 دارای اتصال 1/2 اینچ و مکانیزم Servo Operated هستند، بسیاری از خریداران تصور می کنند عملکرد یکسانی دارند؛ اما تفاوت اصلی آن ها در ظرفیت عبور مبرد و سایز اوریفیس است.

EVR 6 برای سیستم های برودتی متوسط طراحی شده، در حالی که EVR 10 برای ظرفیت های بالاتر، سردخانه های بزرگ تر و مدارهایی با دبی مبرد بیشتر مورد استفاده قرار می گیرد.

مقایسه EVR 6 و EVR 10

ویژگی EVR 6 EVR 10
نوع عملکرد سروو دیافراگمی سروو دیافراگمی
سایز اتصال 1/2 اینچ Flare 1/2 اینچ Flare
سایز اوریفیس 6 میلی متر 10 میلی متر
ضریب جریان Kv 1.0 m³/h 2.2 m³/h
ظرفیت عبور مبرد متوسط بالا
افت فشار مدار بیشتر کمتر
کاربرد چیلرهای کوچک و متوسط سردخانه و چیلرهای بزرگ
مصرف انرژی بوبین مشابه مشابه



چه زمانی EVR 10 انتخاب بهتری است؟

اگر سیستم شما دارای یکی از شرایط زیر باشد، EVR 10 گزینه مناسب تری نسبت به EVR 6 خواهد بود:

  • سردخانه های بالای صفر و زیر صفر با ظرفیت بالا
  • تونل های انجماد
  • چیلرهای صنعتی
  • کندانسینگ یونیت های چند کمپرسوره
  • خطوط مایع با دبی بالای مبرد
  • پروژه هایی که کمترین افت فشار اهمیت دارد

در مقابل برای یخچال های صنعتی، فروشگاه های زنجیره ای کوچک، چیلرهای سبک و سیستم های متوسط، EVR 6 معمولاً انتخاب اقتصادی تر و کافی خواهد بود.

راهنمای تقریبی انتخاب شیر برقی دانفوس بر اساس کمپرسور

مدل شیر برقی کمپرسورهای هرمتیک بیتزر کمپرسورهای اسکرال کوپلند کمپرسورهای دانفوس MT / MTZ
EVR3 1CES-2Y، 1DES-2Y ZB15، ZB19، ZB21 MT18، MT22، MTZ18، MTZ22
EVR6 2CES-3Y، 2CES-4Y، 2DES-3Y ZB29، ZB38، ZB45 MT28، MT36، MT40، MT50، MTZ36، MTZ40، MTZ50
EVR10 2DES-4Y، 4CES-6Y، 4CES-9Y، 4EES-4Y ZB58، ZB66، ZB76، ZB95 MT64، MT72، MT80، MT100، MTZ64، MTZ72، MTZ80، MTZ100
EVR15 4EES-6Y، 4DES-7Y، 4GE-23Y ZB114، ZB150 MT125، MT144، MT160، MTZ125، MTZ144، MTZ160
EVR20 4HE-18Y، 4HE-25Y، 6GE-34Y ZB180، ZB220 چند کمپرسوره یا ظرفیت‌های صنعتی
EVR25 6HE-28Y، 6HE-35Y، 6GE-40Y ZB250 و بالاتر پروژه‌های صنعتی بزرگ
EVR32 8GE، 8HE و کمپرسورهای صنعتی سنگین رک‌های اسکرال موازی پروژه‌های صنعتی سنگین

مزایا

  • ظرفیت عبور بالا
  • افت فشار کمتر نسبت به EVR 6
  • کیفیت ساخت ممتاز دانفوس
  • مناسب سیستم های تبرید صنعتی
  • نصب و سرویس آسان با اتصال Flare
  • سازگار با طیف گسترده ای از مبردها
  • طول عمر بالا

معایب

  • قیمت بالاتر نسبت به EVR 6
  • نیاز به حداقل اختلاف فشار برای عملکرد کامل
  • بوبین معمولاً جداگانه عرضه می شود
نقد و بررسی

شیر برقی دانفوس EVR 10 سایز 1/2 اینچ مهره ای را می توان نقطه ورود به شیرهای برقی ظرفیت بالای دانفوس دانست. مهم ترین مزیت این مدل نسبت به EVR 6، استفاده از اوریفیس 10 میلی متری و ضریب جریان بیش از دو برابر است که باعث می شود حجم بیشتری از مبرد با افت فشار کمتر از شیر عبور کند.

در پروژه های سردخانه ای متوسط و بزرگ، انتخاب EVR 10 می تواند موجب بهبود عملکرد سیستم و کاهش افت فشار مدار شود. اگرچه قیمت این مدل نسبت به EVR 6 بیشتر است، اما در ظرفیت های بالا انتخاب صحیح شیر برقی می تواند تأثیر مستقیمی بر راندمان کل سیستم داشته باشد.
