نام محصول:شیر برقی | Solenoid Valve
برند:دانفوس
مدل:EVR ۱۰
سایز اتصال:۱/۲ اینچ

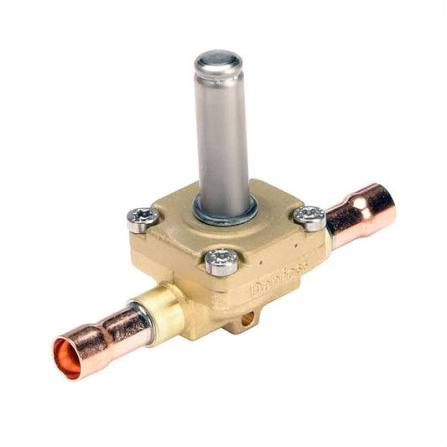

شیر برقی دانفوس مدل EVR10 سایز 1/2 اینچ | جوشی
Danfoss Solenoid Valve EVR 10 1/2" | ODF Connection
برند:دانفوس (Danfoss)
مشخصات
نام محصول
شیر برقی | Solenoid Valve
برند
دانفوس
مدل
EVR ۱۰
سایز اتصال
۱/۲ اینچ
نوع اتصال
جوشی | ODF
کشور سازنده
آلمان -دانمارک - لهستان - هلند - هند
کاربرد
کنترل، قطع و وصل جریان مبرد در سیستم های تبرید و تهویه مطبوع
نوع عملکرد
نرمال بسته | Normally Closed - NC
جهت جریان
مطابق فلش حک شده روی بدنه
نوع شیر
سروو دیافراگمی | Servo Operated
سایز اوریفیس
۱۰ میلیمتر
حداکثر فشار کاری
45 بار
حداقل فشار عملکرد
۰.۰۳ بار
حداکثر فشار تفاضلی عملکرد
۳۸ بار
ضریب جریان
۱ مترمکعب بر ساعت
مسیر جریان
مستقیم | StraightWay
محدوده دمای کاری
۴۵- تا ۱۰۵+ درجه سانتیگراد
محل نصب
خط مایع سیستم تبرید
سازگار با گازهای
R22 - R134a - R404A - R407C - R507A
وضعیت بوبین
بدون بوبین همراه
بوبین سازگار
سازگار با بوبین های سری BB دانفوس
فرکانس کاری
۵۰/۶۰ هرتز
جنس بدنه
برنج فورج شده
جنس قطعات داخلی
فولاد ضد زنگ
مناسب خط مایع کمپرسورهای
۷.۵ تا ۱۲ اسب بخار
کد قطعه
032L1217
توضیحات
شیر برقی دانفوس EVR 10 سایز 1/2 اینچ جوشی (ODF) یکی از پرکاربردترین شیرهای سلونوئیدی در سیستم های تبرید صنعتی و تجاری است. این محصول با بهره گیری از مکانیزم سروو دیافراگمی و اوریفیس 10 میلی متری، ظرفیت عبور بالایی را در اختیار سیستم قرار می دهد و برای کنترل جریان مبرد در سردخانه ها، تونل های انجماد، چیلرها، صنایع غذایی و پروژه های برودتی متوسط و بزرگ ایده آل است.
اتصال جوشی ODF باعث می شود شیر به صورت دائمی به مدار تبرید متصل شده و احتمال نشتی مبرد به حداقل برسد. به همین دلیل این مدل در پروژه های حرفه ای و صنعتی نسبت به نسخه های مهره ای محبوبیت بیشتری دارد.
تفاوت EVR 6 و EVR 10
یکی از سوالات رایج خریداران این است که چه زمانی باید EVR 6 انتخاب شود و چه زمانی EVR 10؟
هر دو مدل از مکانیزم سروو دیافراگمی استفاده می کنند اما EVR 10 دارای اوریفیس بزرگ تر و ظرفیت عبور بالاتری است.
مقایسه EVR 6 و EVR 10
| ویژگی | EVR 6 | EVR 10 |
|---|---|---|
| نوع عملکرد | Servo Operated | Servo Operated |
| سایز اوریفیس | 6 میلی متر | 10 میلی متر |
| ضریب جریان Kv | 1.0 m³/h | 2.2 m³/h |
| ظرفیت عبور مبرد | متوسط | بالا |
| افت فشار | بیشتر | کمتر |
| مناسب برای | چیلر و سردخانه متوسط | سردخانه های بزرگ و تونل انجماد |
| هزینه اولیه | کمتر | بیشتر |
چه زمانی EVR 10 انتخاب بهتری است؟
- سردخانه های صنعتی با ظرفیت بالا
- تونل های انجماد
- چیلرهای صنعتی
- خطوط مایع با دبی بالای مبرد
- سیستم هایی که افت فشار پایین اهمیت دارد
تفاوت شیر برقی مستقیم و سروو دیافراگمی
شیرهای مستقیم (Direct Operated) مانند EVR 3 توسط نیروی مستقیم بوبین باز و بسته می شوند و نیازی به اختلاف فشار ندارند.
اما شیرهای سروو دیافراگمی مانند EVR 6 و EVR 10 از اختلاف فشار مدار برای باز کردن شیر استفاده می کنند و به همین دلیل ظرفیت عبور بسیار بالاتری دارند.
مقایسه Direct Operated و Servo Operated
| ویژگی | Direct Operated | Servo Operated |
|---|---|---|
| نیاز به اختلاف فشار | ندارد | دارد |
| ظرفیت عبور | کمتر | بیشتر |
| مصرف انرژی | بیشتر | کمتر |
| مناسب سیستم های کوچک | ✔ | ✖ |
| مناسب سیستم های صنعتی | ✖ | ✔ |
تفاوت اتصال ODF و Flare
مدل EVR 10 در دو نوع اتصال جوشی (ODF) و مهره ای (Flare) عرضه می شود.
مقایسه EVR 10 ODF و EVR 10 Flare
| ویژگی | EVR 10 ODF | EVR 10 Flare |
|---|---|---|
| نوع اتصال | جوشی | مهره ای |
| احتمال نشتی | بسیار کم | کم |
| استحکام اتصال | بسیار بالا | بالا |
| سرعت نصب | کمتر | بیشتر |
| سهولت سرویس | کمتر | بیشتر |
| مناسب پروژه های صنعتی | عالی | خوب |
اگر هدف شما حداکثر آب بندی و حداقل نشتی مبرد باشد، مدل ODF انتخاب مناسب تری است. اما اگر امکان باز و بسته کردن شیر در آینده اهمیت دارد، نسخه Flare گزینه بهتری خواهد بود.
راهنمای تقریبی انتخاب شیر برقی دانفوس بر اساس کمپرسور
| مدل شیر برقی | کمپرسورهای هرمتیک بیتزر | کمپرسورهای اسکرال کوپلند | کمپرسورهای دانفوس MT / MTZ |
|---|---|---|---|
| EVR3 | 1CES-2Y، 1DES-2Y | ZB15، ZB19، ZB21 | MT18، MT22، MTZ18، MTZ22 |
| EVR6 | 2CES-3Y، 2CES-4Y، 2DES-3Y | ZB29، ZB38، ZB45 | MT28، MT36، MT40، MT50، MTZ36، MTZ40، MTZ50 |
| EVR10 | 2DES-4Y، 4CES-6Y، 4CES-9Y، 4EES-4Y | ZB58، ZB66، ZB76، ZB95 | MT64، MT72، MT80، MT100، MTZ64، MTZ72، MTZ80، MTZ100 |
| EVR15 | 4EES-6Y، 4DES-7Y، 4GE-23Y | ZB114، ZB150 | MT125، MT144، MT160، MTZ125، MTZ144، MTZ160 |
| EVR20 | 4HE-18Y، 4HE-25Y، 6GE-34Y | ZB180، ZB220 | چند کمپرسوره یا ظرفیتهای صنعتی |
| EVR25 | 6HE-28Y، 6HE-35Y، 6GE-40Y | ZB250 و بالاتر | پروژههای صنعتی بزرگ |
| EVR32 | 8GE، 8HE و کمپرسورهای صنعتی سنگین | رکهای اسکرال موازی | پروژههای صنعتی سنگین |
مزایا
- ظرفیت عبور بالا
- آب بندی بسیار مطمئن
- افت فشار کمتر نسبت به EVR 6
- کیفیت ساخت ممتاز دانفوس
- مناسب پروژه های صنعتی و سردخانه ای
- طول عمر بالا
- سازگار با اکثر مبردهای رایج
معایب
- نیاز به جوشکاری تخصصی
- زمان نصب بیشتر نسبت به مدل Flare
- نیاز به حداقل اختلاف فشار
- هزینه نصب بالاتر
نقد و بررسی
شیر برقی دانفوس EVR 10 سایز 1/2 اینچ ODF یکی از حرفه ای ترین انتخاب ها برای سیستم های تبرید صنعتی است. ظرفیت عبور بالاتر نسبت به EVR 6، اتصال جوشی با حداقل احتمال نشتی و کیفیت ساخت بسیار بالای دانفوس باعث شده این مدل در بسیاری از پروژه های سردخانه ای و صنعتی به عنوان انتخاب اول مهندسان تبرید شناخته شود.
در مقایسه با EVR 6، این مدل توانایی کنترل حجم بیشتری از مبرد را دارد و افت فشار کمتری در مدار ایجاد می کند. همچنین در مقایسه با نسخه Flare، آب بندی مطمئن تری ارائه می دهد که برای پروژه های حساس یک مزیت مهم محسوب می شود.
