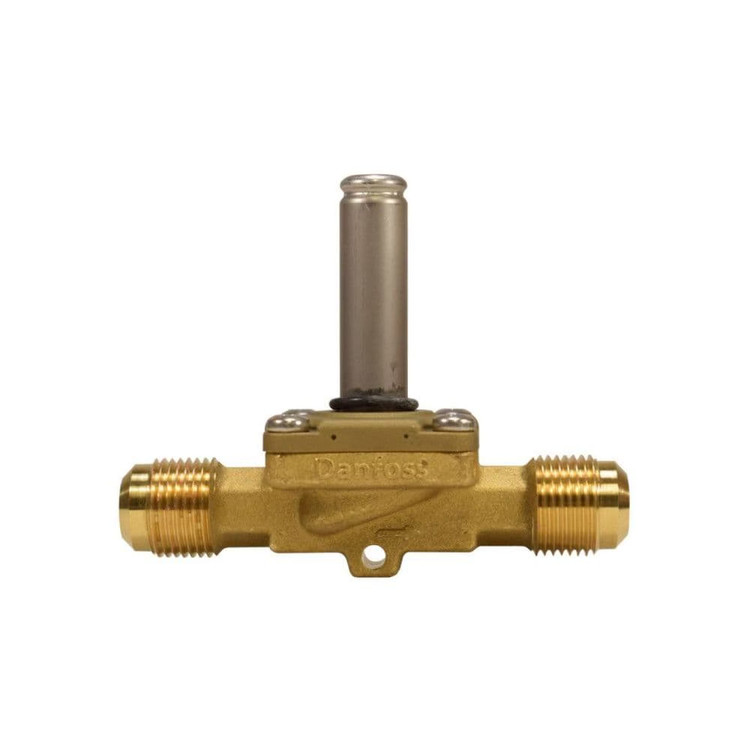

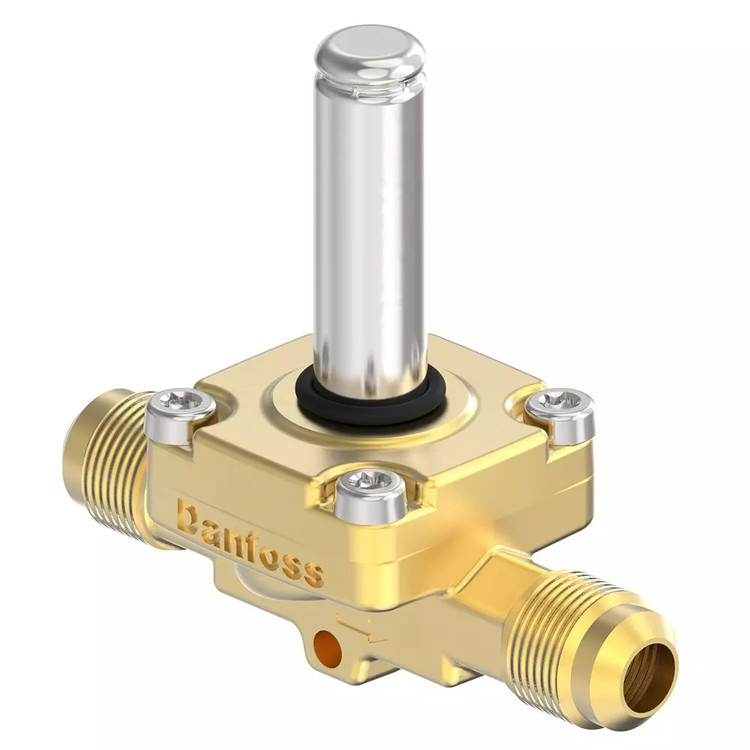

شیر برقی دانفوس EVR 10 سایز 5/8 اینچ مهره ای Flare مناسب سردخانه، چیلر، تونل انجماد و سیستم های تبرید صنعتی
شیر برقی دانفوس EVR 10 سایز 5/8 اینچ مهره ای Flare مناسب سردخانه، چیلر، تونل انجماد و سیستم های تبرید صنعتی

شیر برقی دانفوس مدل EVR10 سایز 5/8 اینچ | مهره ای

Danfoss Solenoid Valve EVR 10 5/8" | Flare Connection
برند:دانفوس (Danfoss)

12,600,000 5%

11,970,000
مشخصات

نام محصول

شیر برقی | Solenoid Valve

برند

دانفوس

مدل

EVR ۱۰

سایز اتصال

۵/۸ اینچ

نوع اتصال

مهره ای | Flare

کشور سازنده

آلمان -دانمارک - لهستان - هلند - هند

کاربرد

کنترل، قطع و وصل جریان مبرد در سیستم های تبرید و تهویه مطبوع

نوع عملکرد

نرمال بسته | Normally Closed - NC

جهت جریان

مطابق فلش حک شده روی بدنه

نوع شیر

سروو دیافراگمی | Servo Operated

سایز اوریفیس

۱۰ میلی‌متر

حداکثر فشار کاری

45 بار

حداقل فشار عملکرد

۰.۰۳ بار

حداکثر فشار تفاضلی عملکرد

۳۸ بار

ضریب جریان

۲.۲ مترمکعب بر ساعت

مسیر جریان

مستقیم | StraightWay

محدوده دمای کاری

۴۵- تا ۱۰۵+ درجه سانتی‌گراد

محل نصب

خط مایع سیستم تبرید

سازگار با گازهای

R22 - R134a - R404A - R407C - R507A

وضعیت بوبین

بدون بوبین همراه

بوبین سازگار

سازگار با بوبین های سری BB دانفوس

فرکانس کاری

۵۰/۶۰ هرتز

جنس بدنه

برنج فورج شده

جنس قطعات داخلی

فولاد ضد زنگ

مناسب خط مایع کمپرسورهای

۷.۵ تا ۱۲ اسب بخار

کد قطعه

032L8098

توضیحات

شیر برقی دانفوس EVR 10 سایز 5/8 اینچ مهره ای یکی از پرکاربردترین شیرهای سلونوئیدی در سیستم های تبرید صنعتی و تجاری است. این مدل با بهره گیری از مکانیزم سروو دیافراگمی و اوریفیس 10 میلی متری، امکان کنترل دقیق جریان مبرد را فراهم کرده و برای سردخانه های بزرگ، چیلرها، تونل های انجماد، صنایع غذایی و سیستم های تهویه مطبوع صنعتی انتخابی ایده آل محسوب می شود.

اتصال Flare یا مهره ای باعث می شود نصب، سرویس و تعویض شیر با سرعت و سهولت بیشتری انجام شود. به همین دلیل این مدل در پروژه هایی که دسترسی آسان برای تعمیرات و نگهداری اهمیت دارد، بسیار محبوب است.

تفاوت EVR 6 و EVR 10

هر دو مدل EVR 6 و EVR 10 از مکانیزم سروو دیافراگمی استفاده می کنند اما ظرفیت عبور مبرد در EVR 10 به شکل محسوسی بیشتر است.

مدل EVR 6 برای سیستم های برودتی متوسط طراحی شده است، در حالی که EVR 10 برای سیستم هایی با دبی مبرد بالاتر و ظرفیت سرمایشی بیشتر مناسب است.

مقایسه EVR 6 و EVR 10

ویژگی EVR 6 EVR 10
نوع عملکرد Servo Operated Servo Operated
سایز اوریفیس 6 میلی متر 10 میلی متر
ضریب جریان Kv 1.0 m³/h 2.2 m³/h
ظرفیت عبور مبرد متوسط بالا
افت فشار مدار بیشتر کمتر
مناسب برای سردخانه های کوچک و متوسط سردخانه های متوسط و بزرگ
قیمت اقتصادی تر بالاتر

چه زمانی EVR 10 انتخاب بهتری است؟

  • سردخانه های صنعتی با ظرفیت بالا
  • تونل های انجماد
  • چیلرهای صنعتی
  • کندانسینگ یونیت های چند کمپرسوره
  • سیستم هایی که افت فشار پایین اهمیت زیادی دارد

تفاوت اتصال 1/2 اینچ و 5/8 اینچ در EVR 10

بسیاری از خریداران تصور می کنند تفاوت مدل EVR10 1/2 و EVR10 5/8 تنها در سایز اتصال است، اما این تفاوت می تواند در انتخاب صحیح شیر برای مدار تبرید اهمیت زیادی داشته باشد.

مقایسه EVR10 1/2 Flare و EVR10 5/8 Flare

ویژگی EVR10 1/2 Flare EVR10 5/8 Flare
سایز اتصال 1/2 اینچ 5/8 اینچ
سایز اوریفیس 10 میلی متر 10 میلی متر
ظرفیت عبور شیر یکسان یکسان
نوع عملکرد Servo Operated Servo Operated
سازگاری با لوله کشی لوله 1/2 اینچ لوله 5/8 اینچ
نیاز به تبدیل در برخی پروژه ها کمتر

نکته مهم این است که ظرفیت واقعی شیر در هر دو مدل یکسان است و تفاوت اصلی در نوع اتصال و سازگاری با سایز لوله کشی سیستم می باشد.

تفاوت شیر برقی مستقیم و سروو دیافراگمی

مقایسه Direct Operated و Servo Operated

ویژگی Direct Operated Servo Operated
نیاز به اختلاف فشار ندارد دارد
ظرفیت عبور کمتر بیشتر
مصرف انرژی بیشتر کمتر
مناسب سیستم های کوچک ✔ ✖
مناسب سیستم های صنعتی ✖ ✔

راهنمای تقریبی انتخاب شیر برقی دانفوس بر اساس کمپرسور

مدل شیر برقی کمپرسورهای هرمتیک بیتزر کمپرسورهای اسکرال کوپلند کمپرسورهای دانفوس MT / MTZ
EVR3 1CES-2Y، 1DES-2Y ZB15، ZB19، ZB21 MT18، MT22، MTZ18، MTZ22
EVR6 2CES-3Y، 2CES-4Y، 2DES-3Y ZB29، ZB38، ZB45 MT28، MT36، MT40، MT50، MTZ36، MTZ40، MTZ50
EVR10 2DES-4Y، 4CES-6Y، 4CES-9Y، 4EES-4Y ZB58، ZB66، ZB76، ZB95 MT64، MT72، MT80، MT100، MTZ64، MTZ72، MTZ80، MTZ100
EVR15 4EES-6Y، 4DES-7Y، 4GE-23Y ZB114، ZB150 MT125، MT144، MT160، MTZ125، MTZ144، MTZ160
EVR20 4HE-18Y، 4HE-25Y، 6GE-34Y ZB180، ZB220 چند کمپرسوره یا ظرفیت‌های صنعتی
EVR25 6HE-28Y، 6HE-35Y، 6GE-40Y ZB250 و بالاتر پروژه‌های صنعتی بزرگ
EVR32 8GE، 8HE و کمپرسورهای صنعتی سنگین رک‌های اسکرال موازی پروژه‌های صنعتی سنگین

مزایا

  • ظرفیت عبور بالا
  • نصب و سرویس آسان
  • کیفیت ساخت ممتاز دانفوس
  • مناسب سردخانه و چیلر
  • افت فشار کم
  • سازگار با طیف وسیعی از مبردها
  • طول عمر بالا

معایب

  • بوبین معمولاً جداگانه عرضه می شود
  • نیاز به حداقل اختلاف فشار برای عملکرد کامل
  • آب بندی مدل های ODF از نسخه Flare بیشتر است
نقد و بررسی

شیر برقی دانفوس EVR 10 سایز 5/8 اینچ مهره ای یکی از محبوب ترین شیرهای برقی مورد استفاده در صنعت تبرید است. استفاده از اوریفیس 10 میلی متری، مکانیزم سروو دیافراگمی و کیفیت ساخت بالای دانفوس باعث شده این مدل بتواند حجم بالایی از مبرد را با افت فشار کم کنترل کند.

اگر پروژه شما از لوله کشی 5/8 اینچ استفاده می کند، انتخاب EVR10 5/8 Flare باعث حذف اتصالات تبدیلی، کاهش افت فشار و سهولت نصب خواهد شد. به همین دلیل این مدل در بسیاری از سردخانه ها، چیلرها و پروژه های صنعتی به عنوان گزینه استاندارد مورد استفاده قرار می گیرد.
