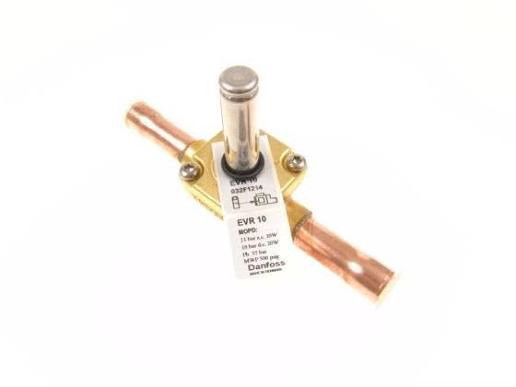

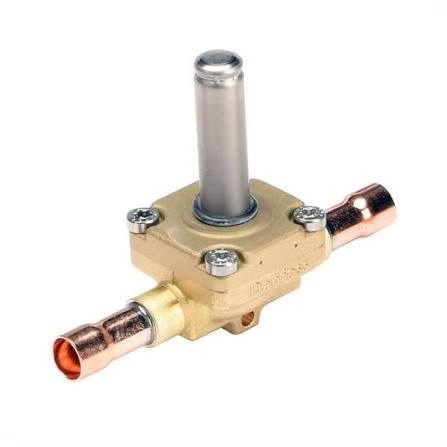

شیر برقی دانفوس EVR10 سایز 5/8 اینچ جوشی ODF با بدنه برنجی و اتصال جوشی مناسب سردخانه، چیلر و سیستم های تبرید صنعتی
شیر برقی دانفوس EVR10 سایز 5/8 اینچ جوشی ODF با بدنه برنجی و اتصال جوشی مناسب سردخانه، چیلر و سیستم های تبرید صنعتی

شیر برقی دانفوس مدل EVR10 سایز 5/8 اینچ | جوشی

Danfoss Solenoid Valve EVR 10 5/8" | ODF Connection
برند:دانفوس (Danfoss)

12,600,000 5%

11,970,000
مشخصات

نام محصول

شیر برقی | Solenoid Valve

برند

دانفوس

مدل

EVR ۱۰

سایز اتصال

۵/۸ اینچ

نوع اتصال

جوشی | ODF

کشور سازنده

آلمان -دانمارک - لهستان - هلند - هند

کاربرد

کنترل، قطع و وصل جریان مبرد در سیستم های تبرید و تهویه مطبوع

نوع عملکرد

نرمال بسته | Normally Closed - NC

جهت جریان

مطابق فلش حک شده روی بدنه

نوع شیر

سروو دیافراگمی | Servo Operated

سایز اوریفیس

۱۰ میلی‌متر

حداکثر فشار کاری

45 بار

حداقل فشار عملکرد

۰.۰۳ بار

حداکثر فشار تفاضلی عملکرد

۳۸ بار

ضریب جریان

۲.۲ مترمکعب بر ساعت

مسیر جریان

مستقیم | StraightWay

محدوده دمای کاری

۴۵- تا ۱۰۵+ درجه سانتی‌گراد

محل نصب

خط مایع سیستم تبرید

سازگار با گازهای

R22 - R134a - R404A - R407C - R507A

وضعیت بوبین

بدون بوبین همراه

بوبین سازگار

سازگار با بوبین های سری BB دانفوس

فرکانس کاری

۵۰/۶۰ هرتز

جنس بدنه

برنج فورج شده

جنس قطعات داخلی

فولاد ضد زنگ

مناسب خط مایع کمپرسورهای

۷.۵ تا ۱۲ اسب بخار

کد قطعه

032L1214

توضیحات

شیر برقی دانفوس EVR 10 سایز 5/8 اینچ جوشی یکی از پرکاربردترین شیرهای سلونوئیدی در سیستم های تبرید صنعتی و تجاری است. این مدل با استفاده از مکانیزم سروو دیافراگمی و اوریفیس 10 میلی متری، امکان کنترل حجم بالایی از مبرد را فراهم می کند و در سردخانه های زیر صفر، بالای صفر، تونل های انجماد، چیلرهای صنعتی و خطوط مایع سیستم های برودتی مورد استفاده قرار می گیرد.

اتصال جوشی ODF باعث می شود شیر به صورت دائمی در مدار نصب شود و احتمال نشتی مبرد نسبت به مدل های مهره ای به حداقل برسد. به همین دلیل اکثر پیمانکاران سردخانه های صنعتی و پروژه های بزرگ از نسخه ODF استفاده می کنند.

تفاوت EVR10 5/8 Flare و EVR10 5/8 ODF

یکی از سوالات رایج خریداران تفاوت میان نسخه مهره ای و جوشی EVR10 است. از نظر ظرفیت عبور، اوریفیس، فشار کاری و عملکرد داخلی، هر دو مدل کاملاً مشابه هستند و تنها تفاوت در نوع اتصال آن ها است.

مقایسه EVR10 5/8 Flare و EVR10 5/8 ODF

ویژگی EVR10 5/8 Flare EVR10 5/8 ODF
نوع اتصال مهره ای (Flare) جوشی (ODF)
ظرفیت عبور مبرد 2.2 m³/h 2.2 m³/h
سایز اوریفیس 10 میلی متر 10 میلی متر
احتمال نشتی کم بسیار کم
سرعت نصب بیشتر کمتر
سهولت سرویس عالی متوسط
استحکام اتصال بالا بسیار بالا
مناسب پروژه های صنعتی بزرگ خوب عالی

کدام مدل بهتر است؟

اگر پروژه شما نیاز به باز و بسته کردن احتمالی شیر در آینده دارد یا سرویس پذیری اهمیت زیادی دارد، مدل Flare انتخاب مناسب تری است.

اما اگر هدف شما حداکثر آب بندی، حداقل نشتی مبرد و نصب دائمی در مدار است، مدل ODF گزینه حرفه ای تر محسوب می شود.

تفاوت EVR6 و EVR10

بسیاری از خریداران هنگام انتخاب شیر برقی بین EVR6 و EVR10 مردد هستند.

مقایسه EVR6 و EVR10

ویژگی EVR6 EVR10
نوع عملکرد Servo Operated Servo Operated
سایز اوریفیس 6 میلی متر 10 میلی متر
ضریب جریان Kv 1.0 m³/h 2.2 m³/h
ظرفیت عبور مبرد متوسط بالا
افت فشار مدار بیشتر کمتر
مناسب برای سردخانه های کوچک و متوسط سردخانه های متوسط و بزرگ
کاربرد کندانسینگ یونیت و چیلر کوچک سردخانه صنعتی و تونل انجماد

EVR10 تقریباً بیش از دو برابر ظرفیت عبور EVR6 را در اختیار سیستم قرار می دهد و برای پروژه هایی با بار برودتی بالاتر انتخاب مناسب تری است.

راهنمای تقریبی انتخاب شیر برقی دانفوس بر اساس کمپرسور

مدل شیر برقی کمپرسورهای هرمتیک بیتزر کمپرسورهای اسکرال کوپلند کمپرسورهای دانفوس MT / MTZ
EVR3 1CES-2Y، 1DES-2Y ZB15، ZB19، ZB21 MT18، MT22، MTZ18، MTZ22
EVR6 2CES-3Y، 2CES-4Y، 2DES-3Y ZB29، ZB38، ZB45 MT28، MT36، MT40، MT50، MTZ36، MTZ40، MTZ50
EVR10 2DES-4Y، 4CES-6Y، 4CES-9Y، 4EES-4Y ZB58، ZB66، ZB76، ZB95 MT64، MT72، MT80، MT100، MTZ64، MTZ72، MTZ80، MTZ100
EVR15 4EES-6Y، 4DES-7Y، 4GE-23Y ZB114، ZB150 MT125، MT144، MT160، MTZ125، MTZ144، MTZ160
EVR20 4HE-18Y، 4HE-25Y، 6GE-34Y ZB180، ZB220 چند کمپرسوره یا ظرفیت‌های صنعتی
EVR25 6HE-28Y، 6HE-35Y، 6GE-40Y ZB250 و بالاتر پروژه‌های صنعتی بزرگ
EVR32 8GE، 8HE و کمپرسورهای صنعتی سنگین رک‌های اسکرال موازی پروژه‌های صنعتی سنگین

مزایا

  • اتصال جوشی با آب بندی بسیار مطمئن
  • ظرفیت عبور بالا
  • افت فشار کم
  • کیفیت ساخت ممتاز دانفوس
  • مناسب سردخانه های صنعتی
  • طول عمر بالا
  • سازگار با انواع مبردهای رایج

معایب

  • نیاز به جوشکاری تخصصی
  • زمان نصب بیشتر نسبت به نسخه Flare
  • نیاز به حداقل اختلاف فشار برای عملکرد کامل
  • بوبین معمولاً جداگانه تهیه می شود
نقد و بررسی

شیر برقی دانفوس EVR10 سایز 5/8 اینچ ODF یکی از پرمصرف ترین شیرهای برقی مورد استفاده در پروژه های حرفه ای تبرید است. ظرفیت عبور 2.2 متر مکعب بر ساعت، اوریفیس 10 میلی متری و قابلیت کار تا فشار 45.2 بار باعث شده این مدل در بسیاری از سردخانه ها و چیلرهای صنعتی به عنوان انتخاب استاندارد شناخته شود.

مهم ترین مزیت این مدل نسبت به نسخه Flare، اتصال جوشی و کاهش احتمال نشتی مبرد است. همچنین در مقایسه با EVR6، دبی عبور بسیار بیشتری ارائه می دهد و برای سیستم های با ظرفیت متوسط تا بالا مناسب تر است.
