نام محصول:شیر برقی | Solenoid Valve
برند:دانفوس
مدل:EVR ۱۵
سایز اتصال:۵/۸ اینچ

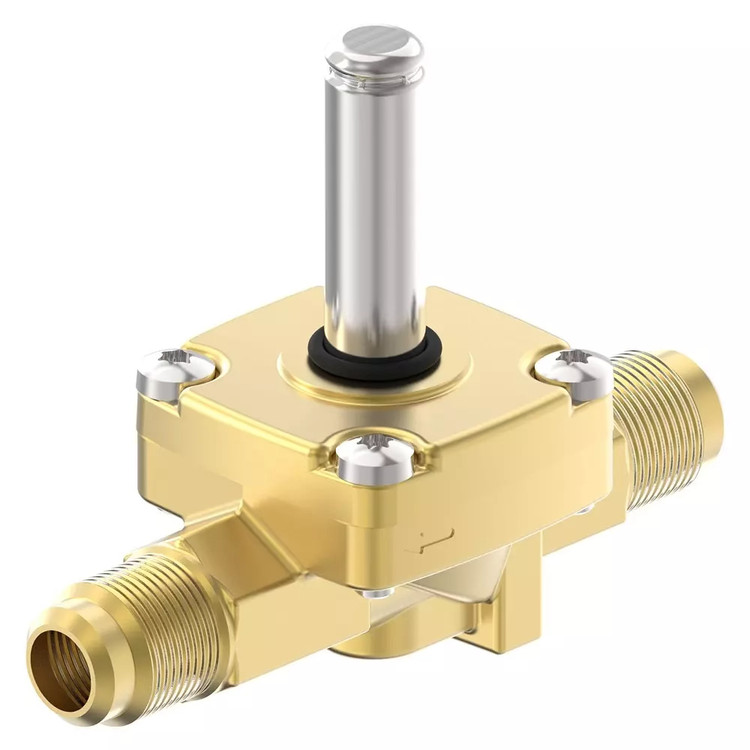

شیر برقی دانفوس مدل EVR15 سایز 5/8 اینچ | مهره ای
Danfoss Solenoid Valve EVR 15 5/8" | Flare Connection
برند:دانفوس (Danfoss)
مشخصات
نام محصول
شیر برقی | Solenoid Valve
برند
دانفوس
مدل
EVR ۱۵
سایز اتصال
۵/۸ اینچ
نوع اتصال
مهره ای | Flare
کشور سازنده
آلمان -دانمارک - لهستان - هلند - هند
کاربرد
کنترل، قطع و وصل جریان مبرد در سیستم های تبرید و تهویه مطبوع
نوع عملکرد
نرمال بسته | Normally Closed - NC
جهت جریان
مطابق فلش حک شده روی بدنه
نوع شیر
سروو دیافراگمی | Servo Operated
سایز اوریفیس
۱4 میلیمتر
حداکثر فشار کاری
45 بار
حداقل فشار عملکرد
۰.۰۳ بار
حداکثر فشار تفاضلی عملکرد
۳۸ بار
ضریب جریان
۲.97 مترمکعب بر ساعت
مسیر جریان
مستقیم | StraightWay
محدوده دمای کاری
۴۵- تا ۱۰۵+ درجه سانتیگراد
محل نصب
خط مایع سیستم تبرید
سازگار با گازهای
R22 - R134a - R404A - R407C - R507A
وضعیت بوبین
بدون بوبین همراه
بوبین سازگار
سازگار با بوبین های سری BB دانفوس
فرکانس کاری
۵۰/۶۰ هرتز
جنس بدنه
برنج فورج شده
جنس قطعات داخلی
فولاد ضد زنگ
مناسب خط مایع کمپرسورهای
۱۲ تا ۲۰ اسب بخار
کد قطعه
032L8101
توضیحات
شیر برقی دانفوس EVR15 سایز 5/8 اینچ مهره ای یکی از پرکاربردترین شیرهای سلونوئیدی ظرفیت بالا در سیستم های تبرید صنعتی است. این مدل با اوریفیس 14 میلی متری و ضریب جریان 2.97 متر مکعب بر ساعت، ظرفیت عبور بیشتری نسبت به EVR10 ارائه می دهد و برای سردخانه های بزرگ، تونل های انجماد، چیلرهای صنعتی و سیستم های برودتی با بار سرمایشی بالا انتخابی ایده آل محسوب می شود.
اتصال مهره ای Flare باعث سهولت نصب، سرویس و تعویض شیر شده و در پروژه هایی که نیاز به دسترسی آسان برای تعمیرات وجود دارد، نسبت به نسخه جوشی ODF مزیت محسوب می شود.
تفاوت EVR10 و EVR15
بسیاری از خریداران هنگام انتخاب شیر برقی بین EVR10 و EVR15 دچار تردید می شوند. تفاوت اصلی این دو مدل در ظرفیت عبور مبرد و سایز اوریفیس است.
مقایسه EVR10 و EVR15
| ویژگی | EVR10 | EVR15 |
|---|---|---|
| سایز اوریفیس | 10 میلی متر | 14 میلی متر |
| ضریب جریان Kv | 2.2 m³/h | 2.97 m³/h |
| ظرفیت عبور مبرد | بالا | بسیار بالا |
| افت فشار | کم | کمتر |
| کاربرد | سردخانه متوسط | سردخانه بزرگ و صنعتی |
| نوع عملکرد | Servo Operated | Servo Operated |
راهنمای تقریبی انتخاب شیر برقی بر اساس کمپرسور
توجه: این جدول صرفاً راهنمای تقریبی است و انتخاب نهایی باید بر اساس ظرفیت تبرید، نوع مبرد، دمای تبخیر و افت فشار انجام شود.
| مدل شیر برقی | کمپرسورهای هرمتیک بیتزر | کمپرسورهای اسکرال کوپلند | کمپرسورهای دانفوس MT / MTZ |
|---|---|---|---|
| EVR15 | 4EES-6Y، 4EES-9Y، 4DES-7Y، 4GE-23Y، 4GE-30Y | ZB114، ZB114KQE، ZB150، ZB150KQE | MT125، MT144، MT160، MTZ125، MTZ144، MTZ160 |
تفاوت اتصال Flare و ODF
مقایسه EVR15 Flare و EVR15 ODF
| ویژگی | EVR15 Flare | EVR15 ODF |
|---|---|---|
| نوع اتصال | مهره ای | جوشی |
| سرعت نصب | بالا | متوسط |
| سهولت سرویس | عالی | متوسط |
| احتمال نشتی | کم | بسیار کم |
| مناسب پروژه های صنعتی | خوب | عالی |
مزایا
- ظرفیت عبور بالاتر از EVR10
- مناسب پروژه های صنعتی و سردخانه های بزرگ
- نصب و سرویس آسان
- کیفیت ساخت بسیار بالا
- افت فشار کمتر در مدار
- سازگاری با طیف گسترده ای از مبردها
- طول عمر بالا
معایب
- قیمت بالاتر نسبت به EVR10
- نیاز به حداقل اختلاف فشار برای عملکرد صحیح
- بوبین به صورت جداگانه تهیه می شود
نقد و بررسی
شیر برقی دانفوس EVR15 سایز 5/8 اینچ Flare یکی از محبوب ترین گزینه ها برای سیستم های تبرید ظرفیت بالا است. مهم ترین مزیت این مدل نسبت به EVR10 استفاده از اوریفیس 14 میلی متری و ضریب جریان بالاتر است که امکان عبور حجم بیشتری از مبرد را فراهم می کند. این موضوع موجب کاهش افت فشار و بهبود راندمان سیستم در پروژه های بزرگ می شود.
در پروژه هایی که از کمپرسورهای بیتزر سری 4GE، کمپرسورهای اسکرال کوپلند سری ZB114 و ZB150 و همچنین کمپرسورهای دانفوس MT125 تا MT160 استفاده می شود، EVR15 معمولاً انتخاب متداول تری نسبت به EVR10 محسوب می گردد.
