نام محصول:شیر برقی | Solenoid Valve
برند:دانفوس
مدل:EVR ۱۵
سایز اتصال:۵/۸ اینچ

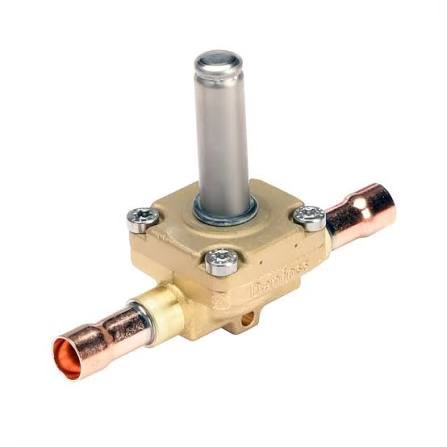

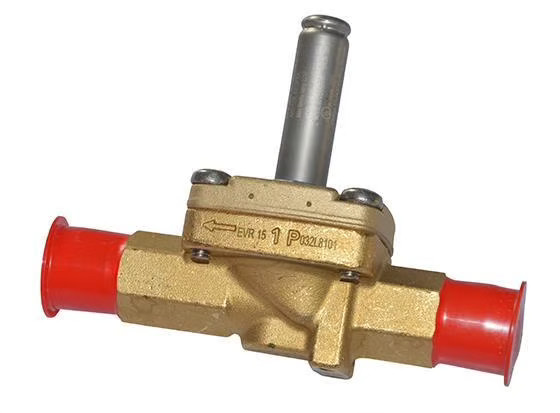

شیر برقی دانفوس مدل EVR15 سایز 5/8 اینچ | جوشی
Danfoss Solenoid Valve EVR 15 5/8" | ODF Connection
برند:دانفوس (Danfoss)
مشخصات
نام محصول
شیر برقی | Solenoid Valve
برند
دانفوس
مدل
EVR ۱۵
سایز اتصال
۵/۸ اینچ
نوع اتصال
جوشی | ODF
کشور سازنده
آلمان -دانمارک - لهستان - هلند - هند
کاربرد
کنترل، قطع و وصل جریان مبرد در سیستم های تبرید و تهویه مطبوع
نوع عملکرد
نرمال بسته | Normally Closed - NC
جهت جریان
مطابق فلش حک شده روی بدنه
نوع شیر
سروو دیافراگمی | Servo Operated
سایز اوریفیس
14 میلیمتر
حداکثر فشار کاری
45 بار
حداقل فشار عملکرد
۰.۰۳ بار
حداکثر فشار تفاضلی عملکرد
۳۸ بار
ضریب جریان
۲.97 مترمکعب بر ساعت
مسیر جریان
مستقیم | StraightWay
محدوده دمای کاری
۴۵- تا ۱۰۵+ درجه سانتیگراد
محل نصب
خط مایع سیستم تبرید
سازگار با گازهای
R22 - R134a - R404A - R407C - R507A
وضعیت بوبین
بدون بوبین همراه
بوبین سازگار
سازگار با بوبین های سری BB دانفوس
فرکانس کاری
۵۰/۶۰ هرتز
جنس بدنه
برنج فورج شده
جنس قطعات داخلی
فولاد ضد زنگ
مناسب خط مایع کمپرسورهای
۱۲ تا ۲۰ اسب بخار
کد قطعه
032L1228
توضیحات
شیر برقی دانفوس EVR15 سایز 5/8 اینچ جوشی (ODF) یکی از شیرهای سلونوئیدی پرظرفیت و حرفه ای سری EVR است که برای کنترل دقیق جریان مبرد در سیستم های تبرید صنعتی طراحی شده است. این مدل با بهره گیری از اوریفیس 14 میلی متری و مکانیزم سروو دیافراگمی، امکان عبور حجم بالایی از مبرد را فراهم کرده و برای سردخانه های صنعتی، تونل های انجماد، چیلرهای بزرگ، صنایع غذایی و خطوط تولید برودتی گزینه ای ایده آل محسوب می شود.
اتصال جوشی ODF باعث ایجاد یک اتصال دائمی و بسیار مطمئن در مدار تبرید می شود. به همین دلیل این مدل در پروژه های صنعتی بزرگ که کاهش احتمال نشتی مبرد اهمیت بالایی دارد، نسبت به مدل های مهره ای (Flare) ترجیح داده می شود.
تفاوت EVR10 و EVR15
EVR15 نسبت به EVR10 برای سیستم هایی با دبی مبرد بیشتر و ظرفیت سرمایشی بالاتر طراحی شده است.
مقایسه EVR10 و EVR15
| ویژگی | EVR10 | EVR15 |
|---|---|---|
| سایز اوریفیس | 10 میلی متر | 14 میلی متر |
| ضریب جریان Kv | 2.2 m³/h | 2.97 m³/h |
| ظرفیت عبور مبرد | بالا | بسیار بالا |
| افت فشار مدار | کم | کمتر |
| مناسب برای | سردخانه متوسط | سردخانه صنعتی و تونل انجماد |
| کاربرد | چیلر و سردخانه متوسط | پروژه های صنعتی بزرگ |
در پروژه هایی که دبی مبرد بالا بوده یا از کمپرسورهای بزرگ استفاده می شود، EVR15 انتخاب مناسب تری نسبت به EVR10 خواهد بود.
راهنمای تقریبی انتخاب شیر برقی بر اساس کمپرسور
توجه: جدول زیر صرفاً جهت راهنمایی اولیه است و انتخاب نهایی باید براساس ظرفیت تبرید، نوع مبرد، دمای تبخیر و افت فشار مدار انجام شود.
| مدل شیر برقی | کمپرسورهای هرمتیک بیتزر | کمپرسورهای اسکرال کوپلند | کمپرسورهای دانفوس MT / MTZ |
|---|---|---|---|
| EVR15 | 4EES-6Y، 4EES-9Y، 4DES-7Y، 4GE-23Y، 4GE-30Y، 4HE-18Y | ZB114KQE، ZB150KQE، ZB114، ZB150 | MT125، MT144، MT160، MTZ125، MTZ144، MTZ160 |
تفاوت اتصال ODF و Flare
مدل EVR15 در دو نسخه جوشی (ODF) و مهره ای (Flare) تولید می شود.
مقایسه EVR15 ODF و EVR15 Flare
| ویژگی | EVR15 ODF | EVR15 Flare |
|---|---|---|
| نوع اتصال | جوشی | مهره ای |
| احتمال نشتی | بسیار کم | کم |
| استحکام اتصال | بسیار بالا | بالا |
| سرعت نصب | کمتر | بیشتر |
| سهولت سرویس | کمتر | بیشتر |
| مناسب پروژه های صنعتی | عالی | خوب |
اگر هدف شما حداکثر آب بندی و حداقل نشتی مبرد باشد، نسخه ODF انتخاب حرفه ای تری خواهد بود.
مزایا
- ظرفیت عبور بسیار بالا
- اتصال جوشی با آب بندی مطمئن
- مناسب سردخانه های صنعتی
- افت فشار پایین
- کیفیت ساخت ممتاز دانفوس
- طول عمر بالا
- سازگار با انواع مبردهای رایج
معایب
- نیاز به جوشکاری تخصصی
- زمان نصب بیشتر نسبت به مدل Flare
- بوبین به صورت جداگانه تهیه می شود
- نیاز به حداقل اختلاف فشار برای عملکرد کامل
نقد و بررسی
شیر برقی دانفوس EVR15 سایز 5/8 اینچ جوشی یکی از بهترین گزینه ها برای سیستم های تبرید صنعتی با ظرفیت بالا است. استفاده از اوریفیس 14 میلی متری و ضریب جریان 2.97 متر مکعب بر ساعت باعث شده این مدل بتواند حجم بیشتری از مبرد را نسبت به EVR10 کنترل کند و در عین حال افت فشار کمتری در مدار ایجاد نماید.
اتصال جوشی ODF نیز باعث افزایش ایمنی مدار و کاهش احتمال نشتی مبرد می شود. به همین دلیل این مدل در بسیاری از سردخانه های صنعتی، تونل های انجماد، چیلرهای بزرگ و پروژه های برودتی سنگین به عنوان یکی از انتخاب های اصلی مهندسان تبرید شناخته می شود.
