نام محصول:شیر برقی | Solenoid Valve
برند:دانفوس
مدل:EVR ۱۵
سایز اتصال:۷/۸ اینچ

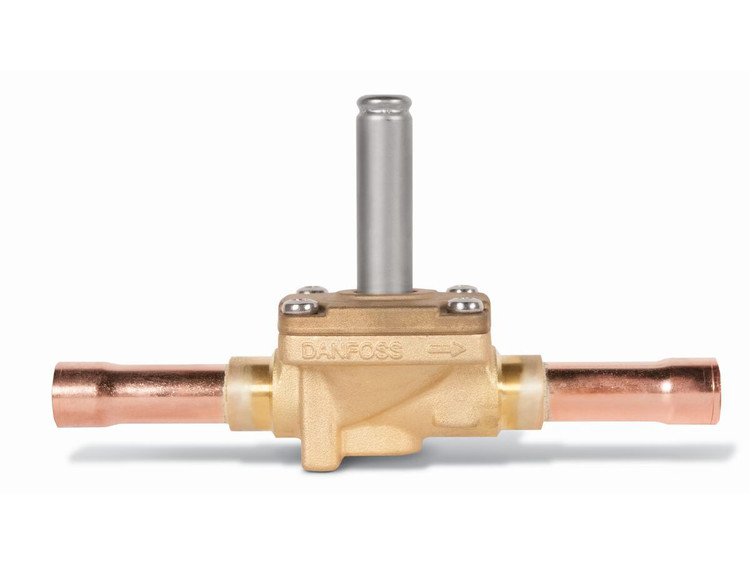

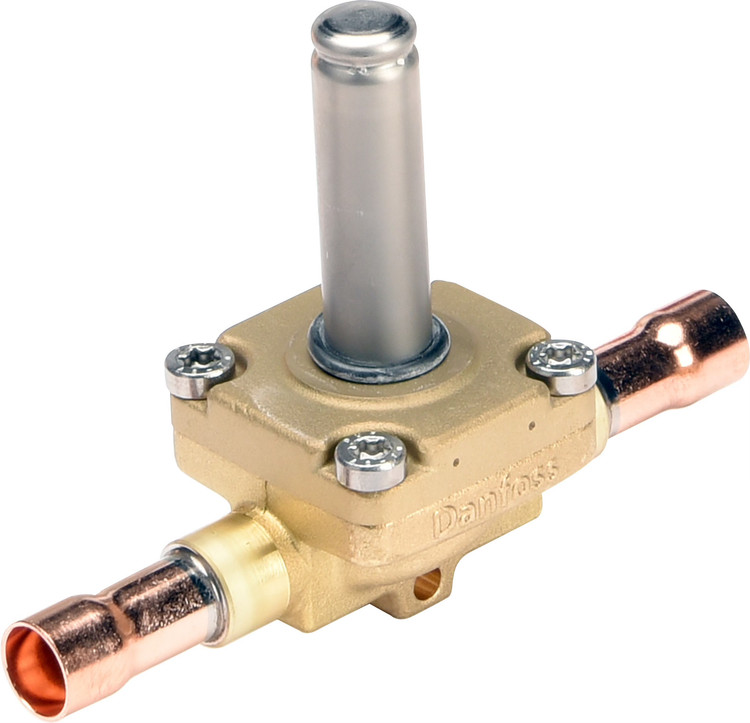

شیر برقی دانفوس مدل EVR15 سایز 7/8 اینچ | جوشی
Danfoss Solenoid Valve EVR 15 7/8" | ODF Connection
برند:دانفوس (Danfoss)
مشخصات
نام محصول
شیر برقی | Solenoid Valve
برند
دانفوس
مدل
EVR ۱۵
سایز اتصال
۷/۸ اینچ
نوع اتصال
جوشی | ODF
کشور سازنده
آلمان -دانمارک - لهستان - هلند - هند
کاربرد
کنترل، قطع و وصل جریان مبرد در سیستم های تبرید و تهویه مطبوع
نوع عملکرد
نرمال بسته | Normally Closed - NC
جهت جریان
مطابق فلش حک شده روی بدنه
نوع شیر
سروو دیافراگمی | Servo Operated
سایز اوریفیس
14 میلیمتر
حداکثر فشار کاری
45 بار
حداقل فشار عملکرد
۰.۰۳ بار
حداکثر فشار تفاضلی عملکرد
۳۸ بار
ضریب جریان
۳.۳ مترمکعب بر ساعت
مسیر جریان
مستقیم | StraightWay
محدوده دمای کاری
۴۵- تا ۱۰۵+ درجه سانتیگراد
محل نصب
خط مایع سیستم تبرید
سازگار با گازهای
R22 - R134a - R404A - R407C - R507A
وضعیت بوبین
بدون بوبین همراه
بوبین سازگار
سازگار با بوبین های سری BB دانفوس
فرکانس کاری
۵۰/۶۰ هرتز
جنس بدنه
برنج فورج شده
جنس قطعات داخلی
فولاد ضد زنگ
مناسب خط مایع کمپرسورهای
۱۲ تا ۲۰ اسب بخار
کد قطعه
032L1225
توضیحات
شیر برقی دانفوس EVR15 سایز 7/8 اینچ ODF یکی از پرکاربردترین شیرهای سلونوئیدی دانفوس در سیستمهای تبرید صنعتی است. این مدل با اتصال جوشی ODF و اوریفیس 14 میلیمتری، برای کنترل دقیق جریان مبرد در سردخانههای صنعتی، چیلرها، تونلهای انجماد، کارخانههای صنایع غذایی و سیستمهای تهویه مطبوع با ظرفیت بالا طراحی شده است.
اتصال جوشی (ODF) باعث ایجاد آببندی بسیار مطمئن، کاهش احتمال نشتی مبرد و افزایش استحکام مکانیکی مدار میشود؛ به همین دلیل این مدل در پروژههای صنعتی نسبت به نسخه Flare کاربرد بیشتری دارد.
تفاوت EVR10 و EVR15
در بسیاری از پروژهها انتخاب بین EVR10 و EVR15 مطرح میشود. تفاوت اصلی این دو مدل در ظرفیت عبور مبرد است.
| ویژگی | EVR10 | EVR15 |
|---|---|---|
| اوریفیس | 10 میلیمتر | 14 میلیمتر |
| Kv | 2.2 m³/h | 3.3 m³/h |
| ظرفیت عبور مبرد | بالا | بسیار بالا |
| مناسب برای | سردخانه متوسط | سردخانه صنعتی و ظرفیتهای بالاتر |
| افت فشار | کم | کمتر در دبیهای بالا |
EVR15 در مدارهایی که دبی مبرد بیشتر است، عملکرد بهتری نسبت به EVR10 دارد.
راهنمای تقریبی انتخاب شیر برقی بر اساس کمپرسور
توجه: جدول زیر صرفاً راهنمای اولیه است. انتخاب نهایی شیر برقی باید بر اساس ظرفیت واقعی سیستم، نوع مبرد، شرایط کاری و نرمافزار انتخاب تجهیزات دانفوس انجام شود.
| مدل شیر برقی | کمپرسورهای هرمتیک بیتزر | کمپرسورهای اسکرال کوپلند | کمپرسورهای دانفوس MT / MTZ |
|---|---|---|---|
| EVR15 | 4EES-6Y، 4EES-9Y، 4DES-7Y، 4GE-23Y، 4GE-30Y، 4HE-18Y | ZB114KQE، ZB150KQE، ZR108KCE، ZR125KCE | MT125، MT144، MT160، MTZ125، MTZ144، MTZ160 |
تفاوت نسخه ODF و Flare
| ویژگی | EVR15 ODF | EVR15 Flare |
|---|---|---|
| نوع اتصال | جوشی | مهرهای |
| آببندی | بسیار عالی | عالی |
| احتمال نشتی | بسیار کم | کم |
| مناسب پروژههای صنعتی | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ |
| سهولت سرویس | متوسط | بسیار خوب |
اگر پروژه به صورت دائمی اجرا میشود و کاهش نشتی مبرد اهمیت زیادی دارد، نسخه ODF انتخاب مناسبتری خواهد بود.
مزایا
- ظرفیت عبور بالای مبرد
- اتصال جوشی با آببندی بسیار مطمئن
- کیفیت ساخت ممتاز دانفوس
- مناسب سردخانههای صنعتی و چیلرها
- افت فشار پایین
- طول عمر بالا
- سازگار با طیف گستردهای از مبردها
معایب
- نیاز به جوشکاری تخصصی
- بوبین به صورت جداگانه تهیه میشود
- برای عملکرد صحیح به حداقل اختلاف فشار نیاز دارد
نقد و بررسی
شیر برقی دانفوس EVR15 7/8 ODF یکی از انتخابهای حرفهای برای پروژههای تبرید صنعتی است. ظرفیت عبور 3.3 m³/h، عملکرد سروو دیافراگمی و اتصال جوشی باعث شده این مدل در سردخانههای صنعتی، چیلرهای ظرفیت بالا و سیستمهای برودتی چند اواپراتوره عملکرد بسیار مطمئن و پایداری داشته باشد. در پروژههایی که کاهش افت فشار، جلوگیری از نشتی و افزایش طول عمر مدار اهمیت دارد، EVR15 ODF نسبت به مدلهای کوچکتر مانند EVR10 گزینه مناسبتری محسوب میشود.
