نام محصول:شیر برقی | Solenoid Valve
برند:دانفوس
مدل:EVR ۲۰
سایز اتصال:۷/۸ اینچ

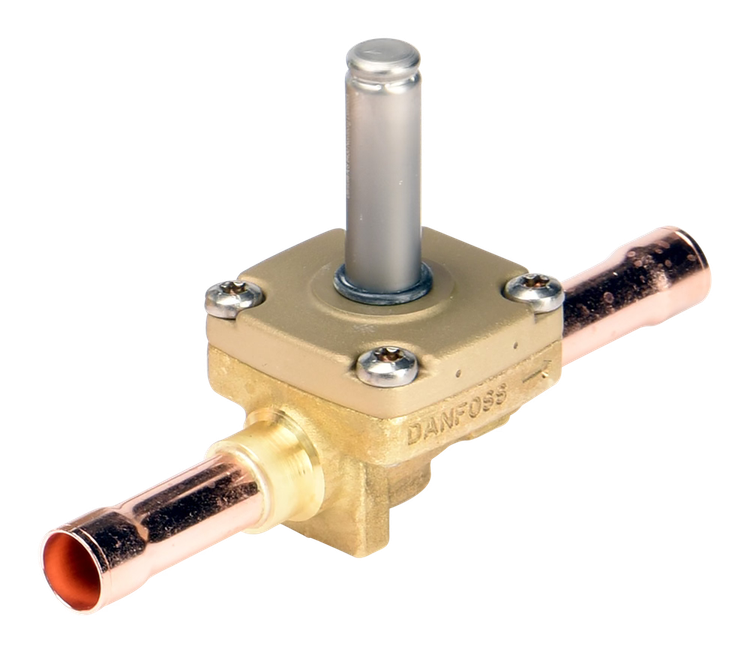

شیر برقی دانفوس مدل EVR۲۰ سایز 7/8 اینچ | جوشی
Danfoss Solenoid Valve EVR 20 7/8" | ODF Connection
برند:دانفوس (Danfoss)
مشخصات
نام محصول
شیر برقی | Solenoid Valve
برند
دانفوس
مدل
EVR ۲۰
سایز اتصال
۷/۸ اینچ
نوع اتصال
جوشی | ODF
کشور سازنده
آلمان -دانمارک - لهستان - هلند - هند
کاربرد
کنترل، قطع و وصل جریان مبرد در سیستم های تبرید و تهویه مطبوع
نوع عملکرد
نرمال بسته | Normally Closed - NC
جهت جریان
مطابق فلش حک شده روی بدنه
نوع شیر
سروو دیافراگمی | Servo Operated
سایز اوریفیس
14 میلیمتر
حداکثر فشار کاری
45 بار
حداقل فشار عملکرد
۰.۰۳ بار
حداکثر فشار تفاضلی عملکرد
۳۸ بار
ضریب جریان
6 مترمکعب بر ساعت
مسیر جریان
مستقیم | StraightWay
محدوده دمای کاری
۴۵- تا ۱۰۵+ درجه سانتیگراد
محل نصب
خط مایع سیستم تبرید
سازگار با گازهای
R22 - R134a - R404A - R407C - R507A
وضعیت بوبین
بدون بوبین همراه
بوبین سازگار
سازگار با بوبین های سری BB دانفوس
فرکانس کاری
۵۰/۶۰ هرتز
جنس بدنه
برنج فورج شده
جنس قطعات داخلی
فولاد ضد زنگ
مناسب خط مایع کمپرسورهای
۲۰ تا ۳۵ اسب بخار
کد قطعه
032L1240
توضیحات
شیر برقی دنفوس EVR20 سایز 7/8 اینچ ODF یکی از شیرهای سلونوئیدی پرظرفیت سری EVR است که برای کنترل جریان مبرد در سیستمهای تبرید صنعتی سنگین طراحی شده است. این مدل با اوریفیس 22 میلیمتری و ضریب جریان 6.0 m³/h تقریباً دو برابر ظرفیت عبور EVR15 را در اختیار سیستم قرار میدهد و برای سردخانههای بزرگ، تونلهای انجماد، چیلرهای صنعتی، کارخانههای صنایع غذایی، خطوط انجماد و پروژههای برودتی با دبی بالای مبرد گزینهای ایدهآل محسوب میشود.
اتصال جوشی ODF باعث آببندی دائمی، کاهش احتمال نشتی مبرد و افزایش استحکام مکانیکی مدار میشود و به همین دلیل در پروژههای صنعتی بزرگ نسبت به نسخه Flare ارجحیت دارد.
مقایسه EVR15 7/8 و EVR20 7/8
یکی از رایجترین سوالات هنگام طراحی سردخانههای صنعتی، انتخاب بین EVR15 و EVR20 است. هر دو مدل از نوع سروو دیافراگمی هستند اما EVR20 برای دبیهای بسیار بالاتر طراحی شده است.
| ویژگی | EVR15 7/8 | EVR20 7/8 |
|---|---|---|
| سایز اتصال | 7/8 اینچ | 7/8 اینچ |
| سایز اوریفیس | 14 میلیمتر | 22 میلیمتر |
| ضریب جریان (Kv) | 2.97 m³/h | 6.0 m³/h |
| ظرفیت عبور مبرد | بالا | بسیار بالا |
| افت فشار در دبی زیاد | بیشتر | کمتر |
| مناسب برای | سردخانههای صنعتی متوسط | سردخانههای صنعتی بزرگ |
| تونل انجماد | مناسب | ایدهآل |
| سیستمهای چند اواپراتوره | مناسب | بسیار مناسب |
نتیجه: اگر ظرفیت برودتی سیستم بالا باشد یا مدار دارای دبی زیاد مبرد باشد، EVR20 انتخاب مناسبتری نسبت به EVR15 است؛ زیرا افت فشار کمتری ایجاد کرده و جریان مبرد را با راندمان بالاتری عبور میدهد.
راهنمای تقریبی انتخاب شیر برقی بر اساس کمپرسور
توجه: جدول زیر صرفاً جهت راهنمایی اولیه است و انتخاب نهایی باید براساس ظرفیت واقعی سیستم، نوع مبرد، دمای تبخیر، افت فشار و نرمافزار Danfoss Coolselector انجام شود.
| مدل شیر برقی | کمپرسورهای هرمتیک بیتزر | کمپرسورهای اسکرال کوپلند | کمپرسورهای دانفوس MT / MTZ |
|---|---|---|---|
| EVR20 | 4HE-25Y، 6GE-34Y، 6GE-40Y، 6HE-28Y، 6HE-35Y | ZB180KQE، ZB220KQE، ZB250KQE | سیستمهای دارای MT160 و بانکهای چندکمپرسوره MT/MTZ |
تفاوت اتصال ODF و Flare
| ویژگی | EVR20 ODF | EVR20 Flare |
|---|---|---|
| نوع اتصال | جوشی | مهرهای |
| آببندی | بسیار عالی | عالی |
| احتمال نشتی | بسیار کم | کم |
| استحکام مکانیکی | بسیار بالا | بالا |
| مناسب پروژههای صنعتی | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ |
| سهولت سرویس | متوسط | بسیار خوب |
مزایا
- ظرفیت عبور بسیار بالا
- اوریفیس 22 میلیمتری
- افت فشار بسیار کم
- مناسب پروژههای صنعتی سنگین
- اتصال جوشی با آببندی مطمئن
- کیفیت ساخت ممتاز دانفوس
- سازگار با طیف وسیعی از مبردها
- طول عمر بالا
معایب
- نیاز به جوشکاری تخصصی
- قیمت بالاتر نسبت به EVR15
- بوبین به صورت جداگانه عرضه میشود
- برای عملکرد صحیح به حداقل اختلاف فشار نیاز دارد
نقد و بررسی
شیر برقی دنفوس EVR20 سایز 7/8 اینچ ODF یکی از قدرتمندترین شیرهای برقی سری EVR است. مهمترین مزیت آن نسبت به EVR15، دو برابر شدن تقریباً ظرفیت عبور مبرد به لطف اوریفیس 22 میلیمتری و ضریب جریان 6.0 m³/h است. این ویژگی باعث کاهش افت فشار، بهبود تغذیه اواپراتورها و افزایش راندمان سیستم در پروژههای برودتی با ظرفیت بالا میشود.
اگر سیستم شما شامل سردخانههای بزرگ، تونل انجماد، چیلرهای صنعتی یا چندین اواپراتور است، EVR20 نسبت به EVR15 انتخاب مناسبتر و آیندهنگرانهتری خواهد بود.
