نام محصول:شیر برقی | Solenoid Valve
برند:دانفوس
مدل:EVR ۲۰
سایز اتصال:۱.۱/۸ اینچ

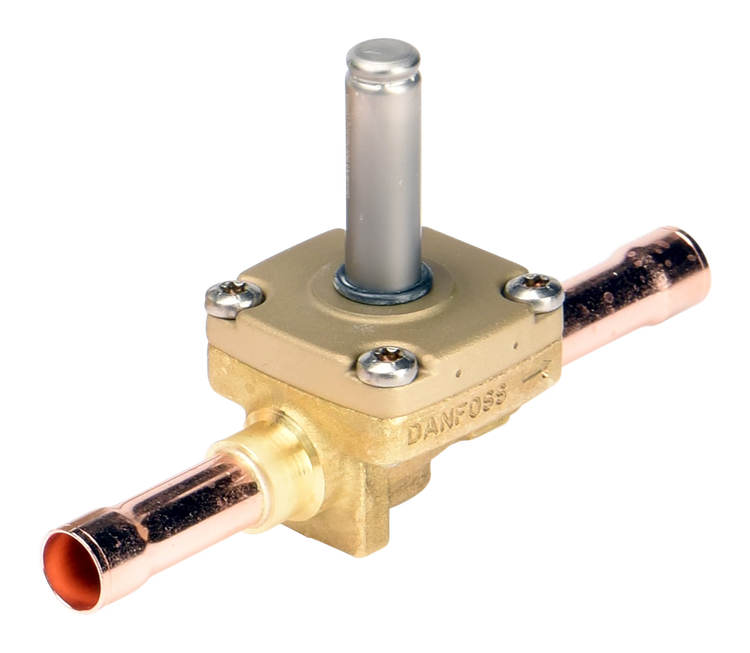

شیر برقی دانفوس مدل EVR۲۰ سایز 1.1/8 اینچ | جوشی
Danfoss Solenoid Valve EVR 20 1.1/8" | ODF Connection
برند:دانفوس (Danfoss)
مشخصات
نام محصول
شیر برقی | Solenoid Valve
برند
دانفوس
مدل
EVR ۲۰
سایز اتصال
۱.۱/۸ اینچ
نوع اتصال
جوشی | ODF
کشور سازنده
آلمان -دانمارک - لهستان - هلند - هند
کاربرد
کنترل، قطع و وصل جریان مبرد در سیستم های تبرید و تهویه مطبوع
نوع عملکرد
نرمال بسته | Normally Closed - NC
جهت جریان
مطابق فلش حک شده روی بدنه
نوع شیر
سروو دیافراگمی | Servo Operated
سایز اوریفیس
۲۲ میلیمتر
حداکثر فشار کاری
45 بار
حداقل فشار عملکرد
۰.۰۳ بار
حداکثر فشار تفاضلی عملکرد
۳۸ بار
ضریب جریان
6 مترمکعب بر ساعت
مسیر جریان
مستقیم | StraightWay
محدوده دمای کاری
۴۵- تا ۱۰۵+ درجه سانتیگراد
محل نصب
خط مایع سیستم تبرید
سازگار با گازهای
R22 - R134a - R404A - R407C - R507A
وضعیت بوبین
بدون بوبین همراه
بوبین سازگار
سازگار با بوبین های سری BB دانفوس
فرکانس کاری
۵۰/۶۰ هرتز
جنس بدنه
برنج فورج شده
جنس قطعات داخلی
فولاد ضد زنگ
مناسب خط مایع کمپرسورهای
۲۰ تا ۳۵ اسب بخار
کد قطعه
032L1244
توضیحات
شیر برقی دنفوس EVR20 سایز 1-1/8 اینچ ODF یکی از قدرتمندترین شیرهای برقی سری EVR است که برای کنترل جریان مبرد در سیستمهای تبرید صنعتی با ظرفیت بالا طراحی شده است. این مدل با اوریفیس 22 میلیمتری و ضریب جریان 6.0 مترمکعب بر ساعتامکان عبور حجم بالایی از مبرد را فراهم میکند و برای سردخانههای بزرگ، تونلهای انجماد، چیلرهای صنعتی، کارخانههای صنایع غذایی، خطوط انجماد سریع و پروژههای برودتی سنگین گزینهای ایدهآل محسوب میشود.
نسخه ODF با اتصال جوشی، آببندی بسیار مطمئنتری نسبت به اتصال مهرهای ایجاد کرده و احتمال نشتی مبرد را به حداقل میرساند؛ به همین دلیل در پروژههای صنعتی و دائمی انتخاب اول بسیاری از مهندسان تبرید است.
مقایسه EVR15 1-1/8 و EVR20 1-1/8
| ویژگی | EVR15 | EVR20 |
|---|---|---|
| سایز اتصال | ۷/۸ اینچ | 1-1/8 اینچ |
| سایز اوریفیس | 14 میلیمتر | 22 میلیمتر |
| ضریب جریان (Kv) | 2.97 m³/h | 6.0 m³/h |
| ظرفیت عبور مبرد | بالا | بسیار بالا |
| افت فشار در دبی زیاد | بیشتر | کمتر |
| مناسب برای | سردخانههای صنعتی متوسط | سردخانههای صنعتی بزرگ |
| سیستمهای چند اواپراتوره | مناسب | ایدهآل |
| تونل انجماد | مناسب | بسیار مناسب |
جمعبندی: اگر پروژه دارای چند اواپراتور، ظرفیت برودتی بالا یا دبی زیاد مبرد باشد، EVR20 نسبت به EVR15 عملکرد بهتری داشته و افت فشار کمتری در مدار ایجاد میکند.
راهنمای تقریبی انتخاب شیر برقی بر اساس کمپرسور
توجه: این جدول صرفاً راهنمای اولیه است و انتخاب نهایی باید بر اساس ظرفیت واقعی سیستم، نوع مبرد، دمای تبخیر، افت فشار و نرمافزار Danfoss Coolselector انجام شود.
| مدل شیر برقی | کمپرسورهای هرمتیک بیتزر | کمپرسورهای اسکرال کوپلند | کمپرسورهای دانفوس MT / MTZ |
|---|---|---|---|
| EVR20 | 4HE-25Y، 6GE-34Y، 6GE-40Y، 6HE-28Y، 6HE-35Y | ZB180KQE، ZB220KQE، ZB250KQE | MT160 و سیستمهای چندکمپرسوره MT/MTZ |
تفاوت اتصال ODF و Flare
| ویژگی | EVR20 ODF | EVR20 Flare |
|---|---|---|
| نوع اتصال | جوشی | مهرهای |
| احتمال نشتی | بسیار کم | کم |
| استحکام اتصال | بسیار بالا | بالا |
| مناسب پروژههای صنعتی | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ |
| سهولت سرویس | متوسط | بسیار خوب |
مزایا
- ظرفیت عبور بسیار بالا
- اوریفیس 22 میلیمتری
- افت فشار بسیار کم
- اتصال جوشی با آببندی مطمئن
- کیفیت ساخت ممتاز دانفوس
- مناسب پروژههای صنعتی سنگین
- طول عمر بالا
- سازگار با اکثر مبردهای رایج
معایب
- نیاز به جوشکاری تخصصی
- بوبین به صورت جداگانه عرضه میشود
- قیمت بالاتر نسبت به EVR15
- نیاز به حداقل اختلاف فشار برای عملکرد صحیح
نقد و بررسی
شیر برقی دنفوس EVR20 سایز 1-1/8 اینچ ODF برای سیستمهایی طراحی شده که حجم بالایی از مبرد در مدار جریان دارد. اوریفیس 22 میلیمتری، ضریب جریان 6.0 m³/h و عملکرد سروو دیافراگمی باعث میشود این مدل در سردخانههای صنعتی، چیلرهای بزرگ، خطوط تولید صنایع غذایی و سیستمهای برودتی چند اواپراتوره عملکردی مطمئن و پایدار داشته باشد. در مقایسه با EVR15، این مدل دبی بیشتری را عبور داده و در بارهای بالا افت فشار کمتری ایجاد میکند.
