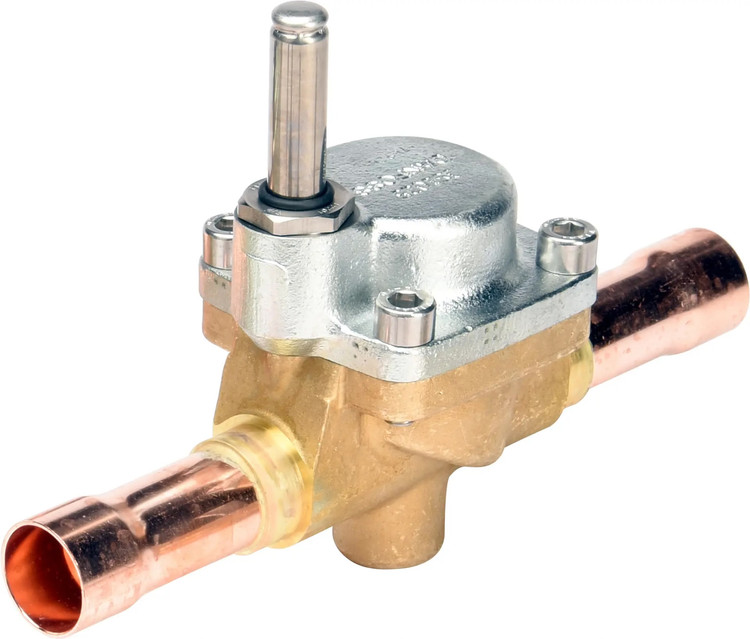

شیر برقی دانفوس EVR25 سایز 1-1/8 اینچ جوشی ODF مناسب سردخانه‌های صنعتی بزرگ، تونل انجماد، چیلرهای ظرفیت بالا و سیستم‌های تبرید سنگین

شیر برقی دانفوس مدل EVR۲۵ سایز 1.1/8 اینچ | جوشی

Danfoss Solenoid Valve EVR 25 1.1/8" | ODF Connection
برند:دانفوس (Danfoss)
55,400,000
مشخصات

نام محصول

شیر برقی | Solenoid Valve

برند

دانفوس

مدل

EVR ۲5

سایز اتصال

۱.۱/۸ اینچ

نوع اتصال

جوشی | ODF

کشور سازنده

آلمان -دانمارک - لهستان - هلند - هند

کاربرد

کنترل، قطع و وصل جریان مبرد در سیستم های تبرید و تهویه مطبوع

نوع عملکرد

نرمال بسته | Normally Closed - NC

جهت جریان

مطابق فلش حک شده روی بدنه

نوع شیر

سروو دیافراگمی | Servo Operated

سایز اوریفیس

۲۲ میلی‌متر

حداکثر فشار کاری

45 بار

حداقل فشار عملکرد

۰.۰۳ بار

حداکثر فشار تفاضلی عملکرد

۳۸ بار با بوبین AC و ۱۷ بار با بوبین DC

ضریب جریان

9.8 مترمکعب بر ساعت

مسیر جریان

مستقیم | StraightWay

محدوده دمای کاری

۴۵- تا ۱۰۵+ درجه سانتی‌گراد

محل نصب

خط مایع سیستم تبرید

سازگار با گازهای

R22 - R134a - R404A - R407C - R507A

وضعیت بوبین

بدون بوبین همراه

بوبین سازگار

سازگار با بوبین های سری BB دانفوس

فرکانس کاری

۵۰/۶۰ هرتز

جنس بدنه

چدن

جنس قطعات داخلی

فولاد ضد زنگ

مناسب خط مایع کمپرسورهای

۳۵ تا ۵۵ اسب بخار

کد قطعه

032L2201

توضیحات

شیر برقی دنفوس EVR25 سایز 1-1/8 اینچ ODF یکی از قدرتمندترین شیرهای برقی سری EVR برای سیستم‌های تبرید صنعتی است. این مدل با اوریفیس 25 میلی‌متری و ضریب جریان 9.8 مترمکعب بر ساعت، برای مدارهایی با دبی بسیار زیاد مبرد طراحی شده و در سردخانه‌های صنعتی بزرگ، تونل‌های انجماد، چیلرهای مرکزی، صنایع غذایی، خطوط IQF و پروژه‌های برودتی سنگین کاربرد گسترده‌ای دارد.

برخلاف مدل‌های EVR3 تا EVR20 که از مکانیزم سروو دیافراگمی استفاده می‌کنند، EVR25 از مکانیزم سروو پیستونی (Servo-Piston) بهره می‌برد. این طراحی باعث می‌شود شیر در دبی‌های بالا، فشارهای زیاد و شرایط کاری سنگین عملکرد پایدارتر و عمر مفید بیشتری داشته باشد.

مقایسه EVR20 1-1/8 و EVR25 1-1/8

ویژگی EVR20 EVR25
سایز اتصال 1-1/8 اینچ 1-1/8 اینچ
نوع عملکرد سروو دیافراگمی سروو پیستونی
اوریفیس 22 میلی‌متر 25 میلی‌متر
Kv 6.0 m³/h 9.8 m³/h
حداقل ΔP 0.03 بار 0.2 بار
ظرفیت عبور مبرد بسیار بالا فوق‌العاده بالا
مناسب برای سردخانه‌های بزرگ پروژه‌های صنعتی بسیار بزرگ
سیستم‌های Rack مناسب ایده‌آل
تونل انجماد بزرگ مناسب بسیار مناسب

جمع‌بندی: اگر پروژه دارای دبی بسیار زیاد مبرد، چندین اواپراتور یا رک‌های تبرید صنعتی باشد، EVR25 نسبت به EVR20 انتخاب مناسب‌تری است. ظرفیت عبور بالاتر و مکانیزم سروو پیستونی، عملکرد این مدل را در پروژه‌های سنگین بهبود می‌دهد.

راهنمای تقریبی انتخاب شیر برقی بر اساس کمپرسور

توجه: جدول زیر صرفاً جهت راهنمای اولیه است و انتخاب نهایی باید بر اساس ظرفیت تبرید، نوع مبرد، دمای تبخیر، افت فشار و نرم‌افزار Danfoss Coolselector انجام شود.

مدل شیر برقی کمپرسورهای هرمتیک بیتزر کمپرسورهای اسکرال کوپلند کمپرسورهای دانفوس MT / MTZ
EVR25 6HE-35Y، 6HE-40Y، 8GE-50Y، 8GE-60Y، 8HE-50Y ZB295، ZB380، رک‌های اسکرال کوپلند رک‌های چندکمپرسوره MT/MTZ و پروژه‌های صنعتی ظرفیت بالا

تفاوت اتصال ODF و Flare

مدل EVR25 در سایز 1-1/8 اینچ عمدتاً با اتصال ODF (جوشی) عرضه می‌شود که برای پروژه‌های صنعتی بهترین گزینه است.

ویژگی ODF
آب‌بندی ⭐⭐⭐⭐⭐
احتمال نشتی بسیار کم
استحکام اتصال بسیار بالا
مناسب پروژه‌های صنعتی عالی
مناسب خطوط طولانی مبرد عالی

مزایا

  • ظرفیت عبور بسیار بالا
  • مکانیزم Servo-Piston با دوام بیشتر
  • مناسب پروژه‌های صنعتی سنگین
  • مناسب سیستم‌های Rack
  • افت فشار بسیار کم
  • کیفیت ساخت ممتاز دانفوس
  • سازگار با طیف گسترده‌ای از مبردها
  • طول عمر بالا

معایب

  • قیمت بالاتر نسبت به EVR20
  • نیاز به حداقل اختلاف فشار 0.2 بار
  • بوبین جداگانه تهیه می‌شود
  • نصب نیازمند جوشکاری تخصصی
نقد و بررسی

شیر برقی دنفوس EVR25 سایز 1-1/8 اینچ ODF یکی از حرفه‌ای‌ترین شیرهای برقی مورد استفاده در صنعت تبرید است. مهم‌ترین تفاوت آن با EVR20 استفاده از مکانیزم سروو پیستونی، اوریفیس 25 میلی‌متری و ضریب جریان 9.8 m³/h است که باعث افزایش ظرفیت عبور مبرد و عملکرد مطمئن‌تر در پروژه‌های سنگین می‌شود. این مدل برای سردخانه‌های صنعتی بزرگ، تونل‌های انجماد، سیستم‌های چند اواپراتوره و رک‌های تبرید انتخابی ایده‌آل محسوب می‌شود.
