نام محصول:شیر برقی | Solenoid Valve
برند:دانفوس
مدل:EVR ۲5
سایز اتصال:۱.3/۸ اینچ

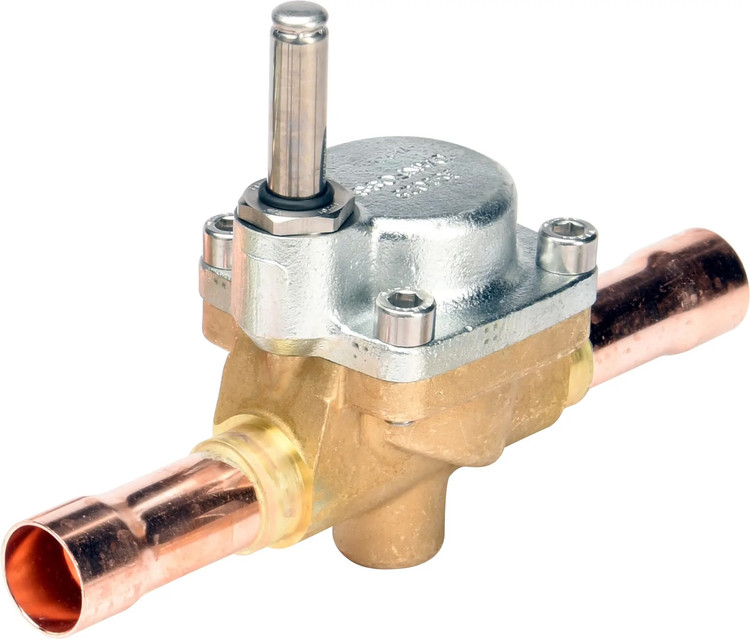

شیر برقی دانفوس مدل EVR۲۵ سایز 1.۳/8 اینچ | جوشی
Danfoss Solenoid Valve EVR 25 1.3/8" | ODF Connection
برند:دانفوس (Danfoss)
مشخصات
نام محصول
شیر برقی | Solenoid Valve
برند
دانفوس
مدل
EVR ۲5
سایز اتصال
۱.3/۸ اینچ
نوع اتصال
جوشی | ODF
کشور سازنده
آلمان -دانمارک - لهستان - هلند - هند
کاربرد
کنترل، قطع و وصل جریان مبرد در سیستم های تبرید و تهویه مطبوع
نوع عملکرد
نرمال بسته | Normally Closed - NC
جهت جریان
مطابق فلش حک شده روی بدنه
نوع شیر
سروو دیافراگمی | Servo Operated
سایز اوریفیس
۲5 میلیمتر
حداکثر فشار کاری
45 بار
حداقل فشار عملکرد
۰.۰۳ بار
حداکثر فشار تفاضلی عملکرد
۳۸ بار با بوبین AC و ۱۷ بار با بوبین DC
ضریب جریان
9.8 مترمکعب بر ساعت
مسیر جریان
مستقیم | StraightWay
محدوده دمای کاری
۴۵- تا ۱۰۵+ درجه سانتیگراد
محل نصب
خط مایع سیستم تبرید
سازگار با گازهای
R22 - R134a - R404A - R407C - R507A
وضعیت بوبین
بدون بوبین همراه
بوبین سازگار
سازگار با بوبین های سری BB دانفوس
فرکانس کاری
۵۰/۶۰ هرتز
جنس بدنه
چدن
جنس قطعات داخلی
فولاد ضد زنگ
مناسب خط مایع کمپرسورهای
۳۵ تا ۵۵ اسب بخار
کد قطعه
032L2208
توضیحات
شیر برقی دنفوس EVR25 سایز 1-3/8 اینچ ODF یکی از بزرگترین شیرهای برقی سری EVR است که برای کنترل جریان مبرد در سیستمهای تبرید صنعتی سنگین طراحی شده است. این مدل با اوریفیس 25 میلیمتری و ضریب جریان 9.8 مترمکعب بر ساعت، قابلیت عبور حجم بسیار زیادی از مبرد را داشته و برای سردخانههای بزرگ، تونلهای انجماد، چیلرهای صنعتی، کارخانههای صنایع غذایی، خطوط IQF و رکهای تبرید انتخابی ایدهآل محسوب میشود.
EVR25 از مکانیزم Servo-Piston (سروو پیستونی) استفاده میکند که نسبت به مدلهای کوچکتر سری EVR با مکانیزم سروو دیافراگمی، برای دبیهای بسیار بالا و شرایط کاری سنگین عملکرد پایدارتر و دوام بیشتری دارد.
مقایسه EVR20 1-3/8 و EVR25 1-3/8
| ویژگی | EVR20 | EVR25 |
|---|---|---|
| نوع عملکرد | سروو دیافراگمی | سروو پیستونی |
| اوریفیس | 22 میلیمتر | 25 میلیمتر |
| ضریب جریان (Kv) | 6.0 m³/h | 9.8 m³/h |
| حداقل اختلاف فشار | 0.03 بار | 0.2 بار |
| ظرفیت عبور مبرد | بسیار بالا | فوقالعاده بالا |
| مناسب برای | سردخانههای بزرگ | پروژههای صنعتی بسیار بزرگ |
| رکهای تبرید | مناسب | ایدهآل |
| تونل انجماد بزرگ | مناسب | بسیار مناسب |
نتیجه: در پروژههایی با دبی بسیار زیاد مبرد، چندین اواپراتور یا رکهای تبرید صنعتی، EVR25 نسبت به EVR20 انتخاب مناسبتری است. استفاده از مکانیزم سروو پیستونی و ضریب جریان بالاتر، افت فشار را کاهش داده و عملکرد سیستم را بهبود میبخشد.
راهنمای تقریبی انتخاب شیر برقی بر اساس کمپرسور
توجه: این جدول صرفاً راهنمای اولیه است و انتخاب نهایی باید بر اساس ظرفیت برودتی، نوع مبرد، دمای تبخیر، افت فشار و نرمافزار Danfoss Coolselector انجام شود.
| مدل شیر برقی | کمپرسورهای هرمتیک بیتزر | کمپرسورهای اسکرال کوپلند | کمپرسورهای دانفوس MT / MTZ |
|---|---|---|---|
| EVR25 | 6HE-35Y، 6HE-40Y، 8GE-50Y، 8GE-60Y، 8HE-50Y | ZB295، ZB380 و رکهای اسکرال کوپلند | رکهای چندکمپرسوره MT/MTZ و پروژههای صنعتی ظرفیت بالا |
راهنمای تقریبی انتخاب بر اساس توان کمپرسور
| مدل شیر برقی | توان تقریبی کمپرسور |
|---|---|
| EVR2 | تا 1 اسب بخار |
| EVR3 | 1 تا 3 اسب بخار |
| EVR6 | 3 تا 7.5 اسب بخار |
| EVR10 | 7.5 تا 12 اسب بخار |
| EVR15 | 12 تا 20 اسب بخار |
| EVR20 | 20 تا 35 اسب بخار |
| EVR25 | 35 تا 55 اسب بخار |
| EVR32 | 55 تا 90 اسب بخار |
مزایا
- مکانیزم Servo-Piston با دوام بالا
- ظرفیت عبور بسیار زیاد
- مناسب سردخانهها و پروژههای صنعتی سنگین
- افت فشار پایین
- کیفیت ساخت ممتاز دانفوس
- سازگار با طیف گستردهای از مبردها
- طول عمر بالا
معایب
- قیمت بالاتر نسبت به EVR20
- نیاز به حداقل اختلاف فشار 0.2 بار
- بوبین به صورت جداگانه عرضه میشود
- نصب نیازمند جوشکاری تخصصی
نقد و بررسی
شیر برقی دنفوس EVR25 سایز 1-3/8 اینچ ODF یکی از حرفهایترین شیرهای برقی مورد استفاده در سیستمهای تبرید صنعتی است. این مدل با Kv برابر 9.8 m³/h، اوریفیس 25 میلیمتری و مکانیزم سروو پیستونی، عملکرد بسیار مطمئنی در پروژههای با ظرفیت بالا ارائه میدهد. اگر سیستم شما شامل رکهای تبرید، تونل انجماد یا سردخانههای بزرگ است، EVR25 یکی از بهترین انتخابهای موجود در بازار خواهد بود.
