نام محصول:شیر برقی | Solenoid Valve
برند:دانفوس
مدل:EVR 32
سایز اتصال:۱.5/۸ اینچ

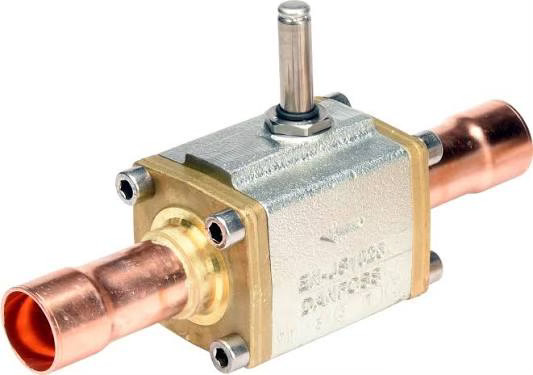

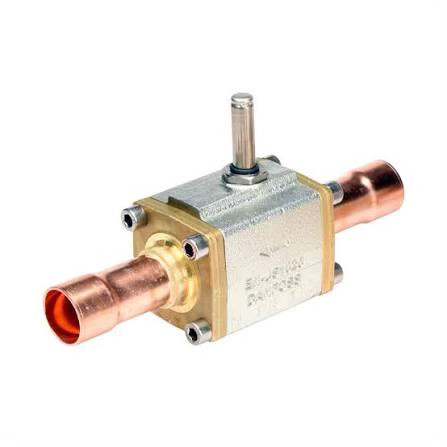

شیر برقی دانفوس مدل EVR۳۲ سایز 1.۵/8 اینچ | جوشی
Danfoss Solenoid Valve EVR ۳۲ 1.۵/8" | ODF Connection
برند:دانفوس (Danfoss)
مشخصات
نام محصول
شیر برقی | Solenoid Valve
برند
دانفوس
مدل
EVR 32
سایز اتصال
۱.5/۸ اینچ
نوع اتصال
جوشی | ODF
کشور سازنده
آلمان -دانمارک - لهستان - هلند - هند
کاربرد
کنترل، قطع و وصل جریان مبرد در سیستم های تبرید و تهویه مطبوع
نوع عملکرد
نرمال بسته | Normally Closed - NC
جهت جریان
مطابق فلش حک شده روی بدنه
نوع شیر
سروو دیافراگمی | Servo Operated
سایز اوریفیس
22.23 میلیمتر
حداکثر فشار کاری
45 بار
حداقل فشار عملکرد
۰.۰۳ بار
حداکثر فشار تفاضلی عملکرد
۳۸ بار با بوبین AC و ۱۷ بار با بوبین DC
ضریب جریان
9.8 مترمکعب بر ساعت
مسیر جریان
مستقیم | StraightWay
محدوده دمای کاری
۴۵- تا ۱۰۵+ درجه سانتیگراد
محل نصب
خط مایع سیستم تبرید
سازگار با گازهای
R22 - R134a - R404A - R407C - R507A
وضعیت بوبین
بدون بوبین همراه
بوبین سازگار
سازگار با بوبین های سری BB/BX دانفوس
فرکانس کاری
۵۰/۶۰ هرتز
جنس بدنه
چدن
جنس قطعات داخلی
فولاد ضد زنگ
مناسب خط مایع کمپرسورهای
55 تا 90 اسب بخار
کد قطعه
032L1104
توضیحات
شیر برقی دنفوس EVR32 سایز 1-5/8 اینچ ODF یکی از قدرتمندترین شیرهای برقی سری EVR است که برای کنترل جریان مبرد در پروژههای برودتی فوقسنگین طراحی شده است. این مدل با Kv برابر 16.7 m³/h و مکانیزم Servo-Piston، قابلیت عبور حجم بسیار زیادی از مبرد را دارد و در سردخانههای صنعتی بزرگ، تونلهای انجماد، سیستمهای Rack، چیلرهای صنعتی و کارخانههای صنایع غذایی مورد استفاده قرار میگیرد.
بدنه چدنی این مدل نسبت به شیرهای کوچکتر سری EVR، مقاومت مکانیکی بالاتری در برابر فشار، ارتعاش و شرایط کاری سخت دارد و برای کارکرد مداوم در پروژههای صنعتی طراحی شده است.
مقایسه EVR25 1-3/8 و EVR32 1-5/8
| ویژگی | EVR25 | EVR32 |
|---|---|---|
| نوع عملکرد | Servo-Piston | Servo-Piston |
| اوریفیس | 25 میلیمتر | 22.23 میلیمتر |
| ضریب جریان (Kv) | 9.8 m³/h | 16.7 m³/h |
| جنس بدنه | برنج فورج شده | چدن صنعتی |
| ظرفیت عبور مبرد | بسیار بالا | فوقالعاده بالا |
| مناسب برای | سردخانههای صنعتی بزرگ | پروژههای صنعتی بسیار بزرگ و Rack Systems |
| تونل انجماد | مناسب | ایدهآل |
| رکهای تبرید | مناسب | بهترین گزینه |
جمعبندی: اگر پروژه شامل چندین کمپرسور، چندین اواپراتور یا دبی بسیار زیاد مبرد باشد، EVR32 نسبت به EVR25انتخاب مناسبتری است. ضریب جریان بسیار بالاتر، بدنه مستحکمتر و طراحی ویژه برای کاربردهای سنگین، آن را به گزینهای ایدهآل برای پروژههای صنعتی بزرگ تبدیل کرده است.
راهنمای تقریبی انتخاب شیر برقی بر اساس کمپرسور
توجه: این جدول صرفاً راهنمای اولیه است و انتخاب نهایی باید بر اساس ظرفیت واقعی سیستم، نوع مبرد، دمای تبخیر، افت فشار و نرمافزار Danfoss Coolselector انجام شود.
| مدل شیر برقی | کمپرسورهای هرمتیک بیتزر | کمپرسورهای اسکرال کوپلند | کمپرسورهای دانفوس MT / MTZ |
|---|---|---|---|
| EVR32 | 8GE-60Y، 8HE-70Y، 8GE-80Y، کمپرسورهای رفت و برگشتی صنعتی و رکهای بیتزر | رکهای اسکرال Copeland ZB با چندین کمپرسور موازی | رکهای چندکمپرسوره دانفوس و پروژههای صنعتی ظرفیت بسیار بالا |
راهنمای تقریبی انتخاب بر اساس توان کمپرسور
| مدل شیر برقی | توان تقریبی کمپرسور |
|---|---|
| EVR2 | تا 1 اسب بخار |
| EVR3 | 1 تا 3 اسب بخار |
| EVR6 | 3 تا 7.5 اسب بخار |
| EVR10 | 7.5 تا 12 اسب بخار |
| EVR15 | 12 تا 20 اسب بخار |
| EVR20 | 20 تا 35 اسب بخار |
| EVR25 | 35 تا 55 اسب بخار |
| EVR32 | 55 تا 90 اسب بخار |
مزایا
- ضریب جریان بسیار بالا (16.7 m³/h)
- مکانیزم Servo-Piston با دوام صنعتی
- بدنه چدنی مقاوم
- مناسب برای پروژههای فوقسنگین
- افت فشار بسیار کم
- طول عمر بالا
- سازگار با طیف وسیعی از مبردها
- کیفیت ساخت ممتاز دانفوس
معایب
- قیمت بالاتر نسبت به EVR25
- نیاز به حداقل اختلاف فشار 0.2 بار
- بوبین جداگانه تهیه میشود
- نصب نیازمند جوشکاری تخصصی
نقد و بررسی
شیر برقی دنفوس EVR32 سایز 1-5/8 اینچ ODF یکی از حرفهایترین شیرهای برقی موجود برای سیستمهای تبرید صنعتی است. استفاده از بدنه چدنی، مکانیزم Servo-Piston و ضریب جریان 16.7 m³/h باعث شده این مدل برای سردخانههای بسیار بزرگ، تونلهای انجماد، چیلرهای صنعتی و سیستمهای Rack گزینهای ایدهآل باشد. در مقایسه با EVR25، این مدل ظرفیت عبور مبرد بهمراتب بیشتری داشته و در پروژههای با بار سرمایشی بالا، افت فشار کمتری ایجاد میکند و راندمان سیستم را افزایش میدهد.
