نام محصول:شیر برقی | Solenoid Valve
برند:دانفوس
مدل:EVR ۴۰
سایز اتصال:۲.۱/۸ اینچ

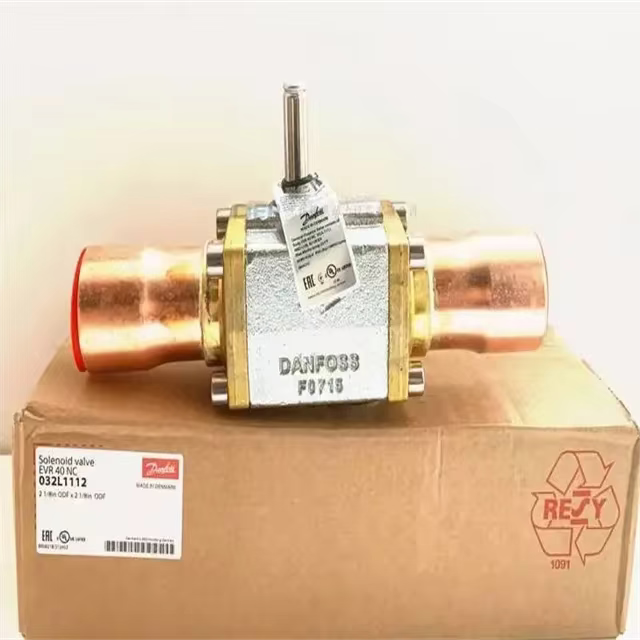

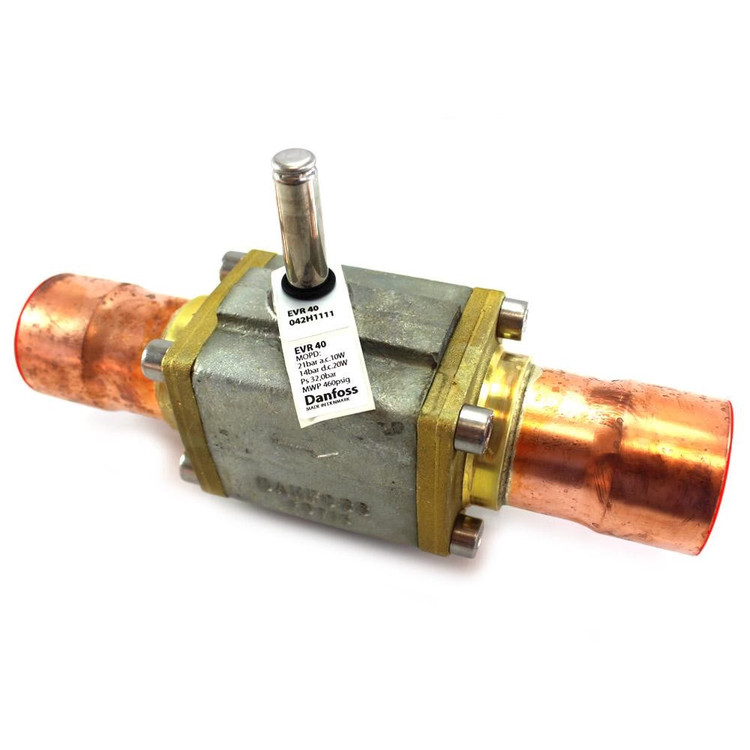

شیر برقی دانفوس مدل EVR40 سایز 2.1/8 اینچ | جوشی
Danfoss Solenoid Valve EVR 40 2.1/8" | ODF Connection
برند:دانفوس (Danfoss)
مشخصات
نام محصول
شیر برقی | Solenoid Valve
برند
دانفوس
مدل
EVR ۴۰
سایز اتصال
۲.۱/۸ اینچ
نوع اتصال
جوشی | ODF
کشور سازنده
آلمان -دانمارک - لهستان - هلند - هند
کاربرد
کنترل، قطع و وصل جریان مبرد در سیستم های تبرید و تهویه مطبوع
نوع عملکرد
نرمال بسته | Normally Closed - NC
جهت جریان
مطابق فلش حک شده روی بدنه
نوع شیر
سروو دیافراگمی | Servo Operated
سایز اوریفیس
2۵.۴ میلیمتر
حداکثر فشار کاری
45 بار
حداقل فشار عملکرد
۰.۰۳ بار
حداکثر فشار تفاضلی عملکرد
۳۸ بار با بوبین AC و ۱۷ بار با بوبین DC
ضریب جریان
۲۴.۲ مترمکعب بر ساعت
مسیر جریان
مستقیم | StraightWay
محدوده دمای کاری
۴۵- تا ۱۰۵+ درجه سانتیگراد
محل نصب
خط مایع سیستم تبرید
سازگار با گازهای
R22 - R134a - R404A - R407C - R507A
وضعیت بوبین
بدون بوبین همراه
بوبین سازگار
سازگار با بوبین های سری BB/BX دانفوس
فرکانس کاری
۵۰/۶۰ هرتز
جنس بدنه
چدن
جنس قطعات داخلی
فولاد ضد زنگ
مناسب خط مایع کمپرسورهای
90 تا 140 اسب بخار
کد قطعه
032L1112
توضیحات
شیر برقی دنفوس EVR40 سایز 2-1/8 اینچ ODF بزرگترین عضو خانواده EVR محسوب میشود و برای کنترل جریان مبرد در پروژههای تبرید فوقسنگین طراحی شده است. این مدل با Kv برابر 24.2 m³/h و اوریفیس 25.4 میلیمتری، ظرفیت عبور بسیار بیشتری نسبت به EVR32 دارد و برای سردخانههای عظیم، تونلهای انجماد، چیلرهای مرکزی، صنایع غذایی، کارخانههای فرآوری، سیستمهای Rack و پروژههای آمونیاکی غیرمستقیم (با مبردهای مجاز) گزینهای ایدهآل است.
مانند EVR25 و EVR32، این مدل نیز از مکانیزم Servo-Piston استفاده میکند که در دبیهای بسیار بالا، عملکردی پایدار، طول عمر زیاد و افت فشار بسیار کمی را فراهم میکند.
مقایسه EVR32 1.5/8 و EVR40 2-1/8
| ویژگی | EVR32 | EVR40 |
|---|---|---|
| نوع عملکرد | Servo-Piston | Servo-Piston |
| اوریفیس | 22.23 میلیمتر | 25.4 میلیمتر |
| ضریب جریان (Kv) | 16.7 m³/h | 24.2 m³/h |
| جنس بدنه | چدن | چدن |
| حداقل اختلاف فشار | 0.2 بار | 0.2 بار |
| ظرفیت عبور مبرد | بسیار بالا | بسیار بسیار بالا |
| مناسب برای | سردخانههای بزرگ | پروژههای فوقسنگین و Rackهای بزرگ |
| تونل انجماد | عالی | بهترین انتخاب |
نتیجه مقایسه
اگر سیستم شامل چندین کمپرسور، چندین اواپراتور، رکهای تبرید بزرگ یا ظرفیت سرمایشی بسیار بالا باشد، EVR40 نسبت به EVR32انتخاب مناسبتری است. ضریب جریان حدود 45 درصد بیشتر باعث کاهش افت فشار و افزایش راندمان مدار در دبیهای بسیار بالا میشود.
راهنمای تقریبی انتخاب شیر برقی بر اساس کمپرسور
توجه: این جدول صرفاً راهنمای اولیه است و انتخاب نهایی باید بر اساس ظرفیت واقعی سیستم، نوع مبرد، دمای تبخیر، افت فشار و نرمافزار Danfoss Coolselector انجام شود.
| مدل شیر برقی | کمپرسورهای هرمتیک بیتزر | کمپرسورهای اسکرال کوپلند | کمپرسورهای دانفوس MT / MTZ |
|---|---|---|---|
| EVR40 | رکهای رفت و برگشتی بیتزر، کمپرسورهای اسکرو بیتزر و پروژههای چندکمپرسوره با ظرفیت بالا | رکهای اسکرال Copeland با چندین کمپرسور موازی (ZB/ZS) | رکهای چندکمپرسوره دانفوس و پروژههای صنعتی بسیار بزرگ |
راهنمای تقریبی انتخاب بر اساس توان کمپرسور
| مدل شیر برقی | توان تقریبی کمپرسور |
|---|---|
| EVR2 | تا 1 HP |
| EVR3 | 1 تا 3 HP |
| EVR6 | 3 تا 7.5 HP |
| EVR10 | 7.5 تا 12 HP |
| EVR15 | 12 تا 20 HP |
| EVR20 | 20 تا 35 HP |
| EVR25 | 35 تا 55 HP |
| EVR32 | 55 تا 90 HP |
| EVR40 | 90 تا 140 HP |
مزایا
- بالاترین ظرفیت عبور در سری EVR
- ضریب جریان 24.2 m³/h
- مکانیزم Servo-Piston صنعتی
- بدنه چدنی بسیار مقاوم
- افت فشار بسیار پایین
- مناسب رکهای تبرید و چیلرهای بزرگ
- طول عمر بالا
- کیفیت ساخت ممتاز دانفوس
معایب
- قیمت بالاتر نسبت به EVR32
- نیاز به حداقل اختلاف فشار 0.2 بار
- بوبین به صورت جداگانه تهیه میشود
- نصب نیازمند جوشکاری تخصصی
نقد و بررسی
شیر برقی دنفوس EVR40 سایز 2-1/8 اینچ ODF یکی از قدرتمندترین شیرهای برقی تبرید موجود در بازار است. این مدل با Kv برابر 24.2 m³/h، بدنه چدنی و مکانیزم Servo-Piston، برای مدارهایی با دبی بسیار زیاد مبرد طراحی شده است. در مقایسه با EVR32، ظرفیت عبور بیشتری داشته و در پروژههای صنعتی بسیار بزرگ، افت فشار کمتری ایجاد میکند؛ به همین دلیل انتخابی مناسب برای سردخانههای عظیم، چیلرهای مرکزی و سیستمهای Rack محسوب میشود.
