برند:دانفوس
مدل:DCL 083
سایز اتصال:۳/۸ اینچ
کد قطعه:023Z5005

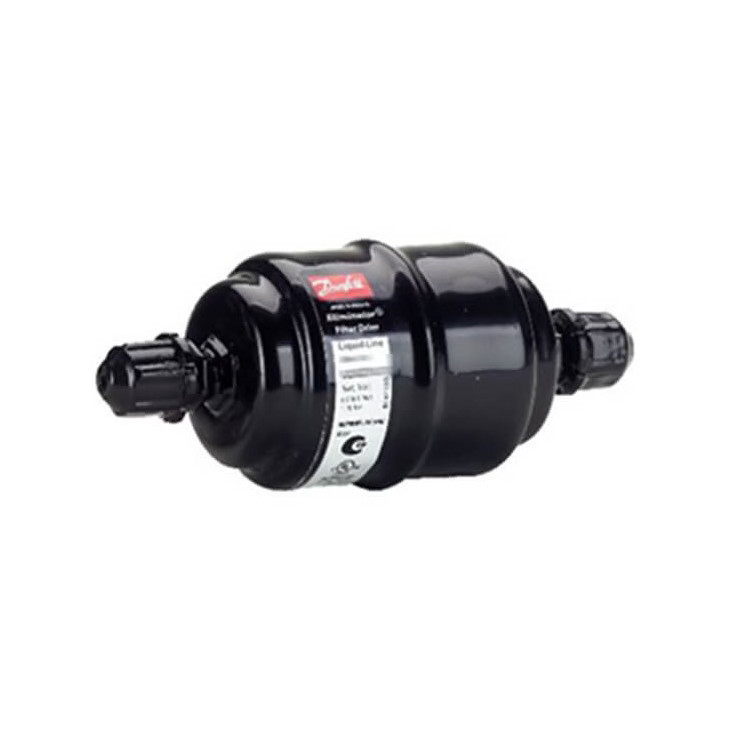

فیلتر درایر دانفوس مدل DCL083 سایز ۳/۸ اینچ پوسته کوچک | مهره ای
Danfoss DCL 083 Liquid Line Filter Drier 3/8" | Flare connection
برند:دانفوس (Danfoss)
مشخصات
برند
دانفوس
مدل
DCL 083
سایز اتصال
۳/۸ اینچ
کد قطعه
023Z5005
نوع محصول
فیلتر درایر خط مایع
نوع اتصال
مهره ای | Flare
نوع هسته
Solid Core
ترکیب هسته
80٪ مولکولارسیو + 20٪ آلومینای فعال
حداکثر فشار کاری
46 بار
محدوده دمای کاری
40- تا 70+ درجه سانتیگراد
جهت جریان
یکطرفه
کاربرد
حذف رطوبت، اسید و ذرات معلق از مدار تبرید
مبردهای سازگار
R134a - R2۲ - R404A - R407C - R410A - R32 - R448A - R449A - R452A - R507 - R513A و سایر مبردهای رایج HFC و HCFC
توضیحات
توضیحات
فیلتر درایر دانفوس DCL 083 یکی از پرکاربردترین فیلتر درایرهای خط مایع (Liquid Line Filter Drier) برای سیستمهای تبرید، سردخانه، چیلر و تهویه مطبوع است. این مدل با اتصال مهرهای (Flare) سایز 3/8 اینچ تولید شده و به دلیل نصب آسان، گزینهای مناسب برای سیستمهایی است که نیاز به سرویس و تعویض دورهای دارند.
هسته داخلی این فیلتر از ترکیب 80 درصد مولکولارسیو (Molecular Sieve) و 20 درصد آلومینای فعال (Activated Alumina)ساخته شده است. این ساختار علاوه بر جذب رطوبت، اسیدهای تشکیلشده در مدار تبرید و ذرات معلق را نیز جذب میکند و از آسیب رسیدن به کمپرسور، شیر انبساط، شیر برقی و سایر قطعات حساس جلوگیری میکند. استفاده از فیلتر درایر مناسب باعث افزایش راندمان سیستم، کاهش احتمال یخزدگی شیر انبساط و افزایش طول عمر تجهیزات برودتی میشود.
تفاوت اتصال جوشی و مهرهای
فیلتر درایرهای دانفوس در دو نوع جوشی (ODF/Solder) و مهرهای (Flare) تولید میشوند که از نظر عملکرد داخلی تفاوتی ندارند و تنها نوع اتصال آنها متفاوت است.
| اتصال جوشی | اتصال مهرهای |
|---|---|
| مناسب نصب دائمی | مناسب سرویس و تعویض آسان |
| آببندی بسیار مطمئن | بدون نیاز به جوشکاری |
| مقاومت بیشتر در برابر لرزش | نصب سریعتر |
| بیشتر در سردخانههای صنعتی | بیشتر در تجهیزات تجاری و فروشگاهی |
محل نصب فیلتر درایر
فیلتر درایر همیشه روی خط مایع (Liquid Line) نصب میشود؛ یعنی بعد از کندانسور و رسیور (در صورت وجود) و قبل از شیر برقی یا شیر انبساط. جهت نصب باید مطابق فلش حکشده روی بدنه باشد تا مبرد در مسیر صحیح از داخل فیلتر عبور کند.
کمپرسور
│
کندانسور
│
رسیور
│
فیلتر درایر ← محل نصب
│
شیر برقی
│
شیر انبساط
│
اواپراتور
راهنمای انتخاب سایز فیلتر درایر بر اساس کمپرسور
| توان کمپرسور | سایز خط مایع | مدل پیشنهادی دانفوس |
|---|---|---|
| 0.5 تا 1 اسب | 1/4 اینچ | DCL/DML 032 |
| 1 تا 2 اسب | 3/8 اینچ | DCL/DML 053 |
| 2 تا 4 اسب | 3/8 تا 1/2 اینچ | DCL/DML 083 |
| 4 تا 7.5 اسب | 5/8 اینچ | DCL/DML 163 |
| 7.5 تا 15 اسب | 7/8 تا 1-1/8 اینچ | DCL/DML 303 |
کاربرد مدل DCL 083 برای کمپرسورها
| برند کمپرسور | مدلهای متداول |
|---|---|
| دانفوس Maneurop | MT22، MT28، MT32، MT36، MT40، MT50، MT64 |
| بیتزر | 2CES، 2DES، 2GES، 2EES |
| کوپلند اسکرال | ZR34، ZR40، ZR48، ZR54، ZB38، ZB45 |
انتخاب نهایی فیلتر درایر باید بر اساس ظرفیت واقعی سیستم، نوع مبرد، دبی مبرد و سایز خط مایع انجام شود و اسب بخار تنها یکی از معیارهای انتخاب است.
مقایسه فیلتر درایرهای دانفوس DCL و DML
| ویژگی | DCL | DML |
|---|---|---|
| نوع اتصال | مهرهای (Flare) | جوشی (ODF / Solder) |
| روش نصب | با مهره و اتصالات فلر | با جوشکاری و لحیم نقره |
| سهولت نصب | بسیار آسان | نیاز به جوشکاری تخصصی |
| سهولت تعویض | بسیار سریع | نیاز به برش و جوش مجدد |
| مقاومت در برابر لرزش | خوب | بسیار عالی |
| احتمال نشتی | کم | بسیار کم |
| مناسب برای | تجهیزات تجاری، سیستمهای قابل سرویس، یخچالهای فروشگاهی | سردخانههای صنعتی، چیلرها، پروژههای دائمی و سیستمهای با لرزش بالا |
| عملکرد جذب رطوبت و اسید | مشابه DML | مشابه DCL |
| هسته فیلتر | Solid Core | Solid Core |
| ظرفیت جذب رطوبت | یکسان (در مدلهای همسایز) | یکسان (در مدلهای همسایز) |
| افت فشار | یکسان (در مدلهای همسایز) | یکسان (در مدلهای همسایز) |
نکته مهم: تفاوت اصلی بین سری DCL و DML تنها در نوع اتصال آنها است. اگر دو مدل همسایز باشند (برای مثال DCL 083 و DML 083)، از نظر ظرفیت جذب رطوبت، حذف اسید، افت فشار، کیفیت فیلتراسیون و عملکرد در سیستم تبرید کاملاً مشابه هستند. انتخاب بین این دو مدل صرفاً به نوع لولهکشی و روش نصب بستگی دارد. در پروژههای سردخانهای و صنعتی معمولاً مدلهای DML (جوشی) به دلیل استحکام بیشتر و آببندی مطمئنتر ترجیح داده میشوند، در حالی که مدلهای DCL (مهرهای) برای سیستمهایی که نیاز به سرویس و تعویض سریع دارند، گزینه مناسبتری هستند.
نقد و بررسی
فیلتر درایر Danfoss DCL 083 یکی از پرکاربردترین فیلترهای خط مایع در سیستمهای تبرید و تهویه مطبوع است. این مدل با هسته جامد (Solid Core) از ترکیب 80 درصد مولکولارسیو و 20 درصد آلومینای فعال ساخته شده که علاوه بر جذب رطوبت، توانایی بسیار خوبی در جذب اسیدهای تشکیلشده در مدار تبرید نیز دارد. این ویژگی باعث افزایش طول عمر کمپرسور، شیر انبساط و سایر تجهیزات سیستم میشود.
اتصال مهرهای (Flare) این مدل نصب و تعویض فیلتر را آسان کرده و برای سیستمهایی که نیاز به سرویس دورهای دارند گزینه مناسبی است. بدنه فولادی مقاوم، تحمل فشار کاری تا 46 بار و سازگاری با طیف گستردهای از مبردهای رایج، DCL 083 را به انتخابی مطمئن برای کاربردهای تجاری و صنعتی تبدیل کرده است.
