برند:دانفوس
مدل:DCL 083s
سایز اتصال:۳/۸ اینچ
کد قطعه:023Z4514

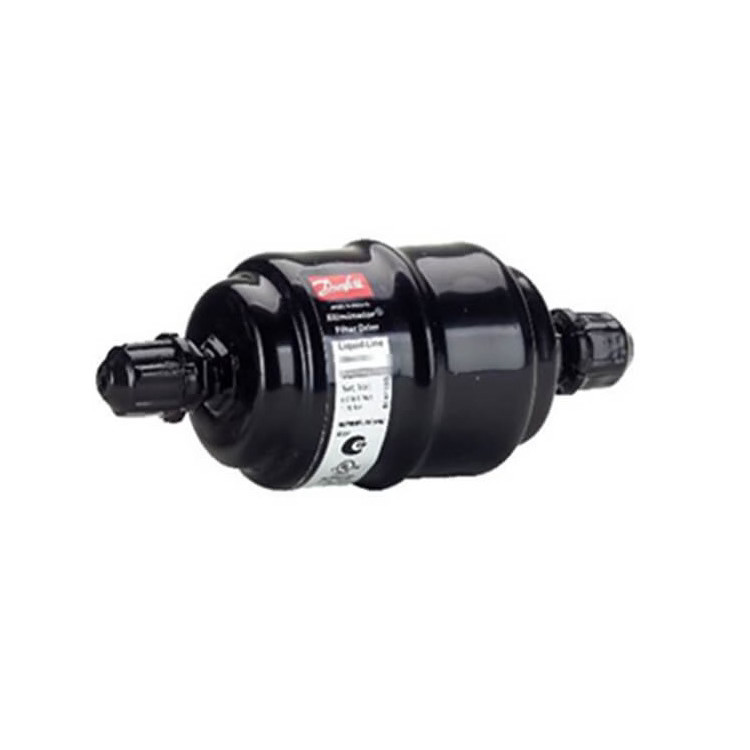

فیلتر درایر دانفوس مدل DCL083s سایز ۳/۸ اینچ پوسته کوچک | جوشی
Danfoss DCL 083s Liquid Line Filter Drier 3/8" | ODF connection
برند:دانفوس (Danfoss)
مشخصات
برند
دانفوس
مدل
DCL 083s
سایز اتصال
۳/۸ اینچ
کد قطعه
023Z4514
نوع محصول
فیلتر درایر خط مایع
نوع اتصال
جوشی | ODF
نوع هسته
Solid Core
ترکیب هسته
80٪ مولکولارسیو + 20٪ آلومینای فعال
حداکثر فشار کاری
46 بار
محدوده دمای کاری
40- تا 70+ درجه سانتیگراد
جهت جریان
یکطرفه
کاربرد
حذف رطوبت، اسید و ذرات معلق از مدار تبرید
مبردهای سازگار
R134a - R2۲ - R404A - R407C - R410A - R32 - R448A - R449A - R452A - R507 - R513A و سایر مبردهای رایج HFC و HCFC
توضیحات
فیلتر درایر دانفوس DCL 083S یکی از فیلتر درایرهای پرکاربرد خط مایع با اتصال جوشی (ODF) سایز 3/8 اینچ است که برای استفاده در سیستمهای تبرید صنعتی، سردخانهها، چیلرها و تجهیزات تهویه مطبوع طراحی شده است. این مدل با هسته Solid Core و ترکیب 80 درصد مولکولارسیو و 20 درصد آلومینای فعال، رطوبت، اسید و ذرات معلق موجود در مدار تبرید را جذب کرده و از خرابی کمپرسور، شیر انبساط و سایر قطعات حساس جلوگیری میکند. اتصال جوشی این مدل باعث آببندی مطمئنتر، مقاومت بیشتر در برابر لرزش و کاهش احتمال نشتی در سیستم میشود و به همین دلیل در پروژههای صنعتی انتخاب محبوبی است.
تفاوت اتصال جوشی و مهرهای
| ویژگی | اتصال جوشی (Solder / ODF) | اتصال مهرهای (Flare) |
|---|---|---|
| روش نصب | جوشکاری با لحیم نقره | اتصال با مهره فلر |
| مقاومت در برابر لرزش | بسیار بالا | بالا |
| احتمال نشتی | بسیار کم | کم |
| مناسب برای | سردخانه، چیلر و پروژههای صنعتی | تجهیزات تجاری و سیستمهای قابل سرویس |
| سهولت تعویض | نیاز به جوشکاری | سریع و آسان |
محل نصب فیلتر درایر
فیلتر درایر روی خط مایع (Liquid Line) و بعد از کندانسور و رسیور (در صورت وجود) و قبل از شیر برقی یا شیر انبساط نصب میشود. نصب صحیح مطابق جهت فلش روی بدنه، عملکرد مناسب فیلتر و محافظت از تجهیزات را تضمین میکند.
راهنمای انتخاب سایز فیلتر درایر بر اساس کمپرسور
| توان کمپرسور | سایز خط مایع | مدل پیشنهادی |
|---|---|---|
| 0.5 تا 1 اسب | 1/4 اینچ | DCL/DML 032 |
| 1 تا 2 اسب | 3/8 اینچ | DCL/DML 053 |
| 2 تا 4 اسب | 3/8 تا 1/2 اینچ | DCL/DML 083 |
| 4 تا 7.5 اسب | 5/8 اینچ | DCL/DML 163 |
| 7.5 تا 15 اسب | 7/8 تا 1-1/8 اینچ | DCL/DML 303 |
کاربرد مدل DCL 083S برای کمپرسورها
| برند کمپرسور | مدلهای متداول |
|---|---|
| دانفوس Maneurop | MT32، MT36، MT40، MT50، MT64 |
| بیتزر | 2CES، 2DES، 2GES، 2EES |
| کوپلند اسکرال | ZR40، ZR48، ZR54، ZB38، ZB45 |
انتخاب نهایی فیلتر درایر باید بر اساس ظرفیت واقعی سیستم، نوع مبرد، دبی مبرد و سایز خط مایع انجام شود.
مقایسه فیلتر درایرهای دانفوس DCL و DML
| ویژگی | DCL | DML |
|---|---|---|
| نوع اتصال | مهرهای (Flare) و جوشی (S) | فقط جوشی (ODF) |
| روش نصب | فلر یا جوشی (بسته به مدل) | جوشی |
| سهولت نصب | بالاتر در مدلهای فلر | نیاز به جوشکاری |
| مقاومت در برابر لرزش | بسیار خوب | بسیار عالی |
| احتمال نشتی | کم | بسیار کم |
| کاربرد | سیستمهای تجاری و صنعتی | بیشتر پروژههای صنعتی و سردخانهای |
| عملکرد جذب رطوبت | مشابه | مشابه |
| نوع هسته | Solid Core | Solid Core |
نکته: مدل DCL 083S از نظر ظرفیت جذب رطوبت، حذف اسید و عملکرد کاملاً مشابه DML 083S است و تفاوت اصلی آنها در سری محصول و کد فنی است؛ هر دو از اتصال جوشی (ODF) و هسته Solid Core بهره میبرند.
نقد و بررسی
فیلتر درایر Danfoss DCL 083 یکی از پرکاربردترین فیلترهای خط مایع در سیستمهای تبرید و تهویه مطبوع است. این مدل با هسته جامد (Solid Core) از ترکیب 80 درصد مولکولاسیو و 20 درصد آلومینای فعال ساخته شده که علاوه بر جذب رطوبت، توانایی بسیار خوبی در جذب اسیدهای تشکیلشده در مدار تبرید نیز دارد. این ویژگی باعث افزایش طول عمر کمپرسور، شیر انبساط و سایر تجهیزات سیستم میشود.
اتصال جوشی (ODF) این مدل نصب و تعویض فیلتر را آسان کرده و برای سیستمهایی که نیاز به سرویس دورهای دارند گزینه مناسبی است. بدنه فولادی مقاوم، تحمل فشار کاری تا 46 بار و سازگاری با طیف گستردهای از مبردهای رایج، DCL 083 را به انتخابی مطمئن برای کاربردهای تجاری و صنعتی تبدیل کرده است.
