برند:دانفوس
مدل:DCL 163
سایز اتصال:۳/۸ اینچ
کد قطعه:023Z5008

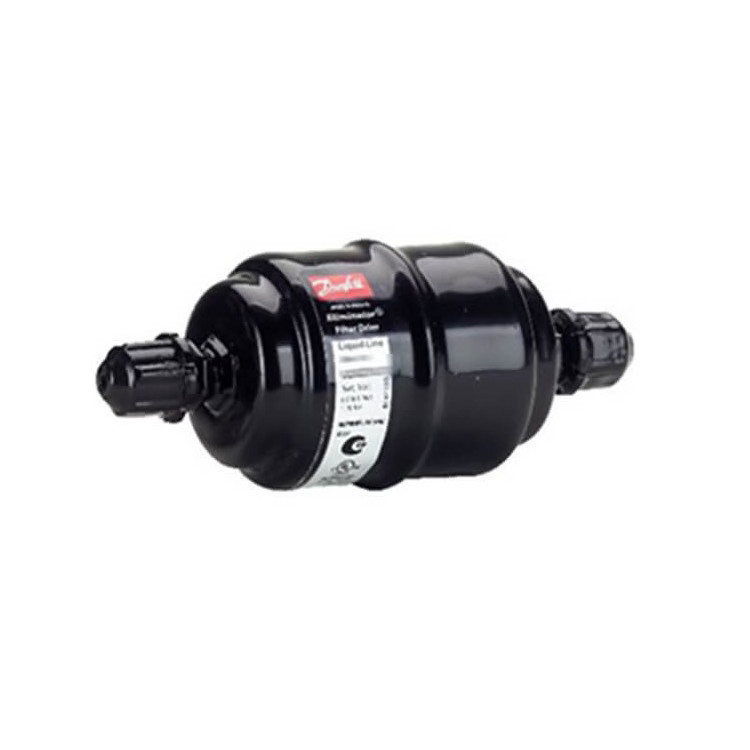

فیلتر درایر دانفوس مدل DCL163 سایز ۳/۸ اینچ | مهره ای
Danfoss DCL ۱۶۳ Liquid Line Filter Drier 3/8" | Flare connection
برند:دانفوس (Danfoss)
مشخصات
برند
دانفوس
مدل
DCL 163
سایز اتصال
۳/۸ اینچ
کد قطعه
023Z5008
نوع محصول
فیلتر درایر خط مایع
نوع اتصال
مهره ای | Flare
نوع هسته
Solid Core
ترکیب هسته
80٪ مولکولارسیو + 20٪ آلومینای فعال
حداکثر فشار کاری
46 بار
محدوده دمای کاری
40- تا 70+ درجه سانتیگراد
جهت جریان
یکطرفه
کاربرد
حذف رطوبت، اسید و ذرات معلق از مدار تبرید
مبردهای سازگار
R134a - R2۲ - R404A - R407C - R410A - R32 - R448A - R449A - R452A - R507 - R513A و سایر مبردهای رایج HFC و HCFC
توضیحات
یلتر درایر دانفوس DCL 163 با اتصال مهرهای (Flare) سایز 3/8 اینچ و پوسته بزرگ (16 in³) یکی از فیلتر درایرهای حرفهای خط مایع برای سیستمهای تبرید صنعتی، سردخانهها، چیلرها و تجهیزات تهویه مطبوع است. این مدل با استفاده از هسته Solid Core که از 80 درصد مولکولارسیو و 20 درصد آلومینای فعال تشکیل شده، رطوبت، اسید و ذرات معلق موجود در مبرد را جذب کرده و از خرابی کمپرسور، شیر انبساط و سایر قطعات حساس جلوگیری میکند.
برخلاف تصور رایج، عدد 163 نشاندهنده سایز اتصال نیست؛ بلکه بیانگر حجم هسته 16 اینچ مکعب است. بنابراین DCL 083 و DCL 163 هر دو میتوانند اتصال 3/8 اینچ داشته باشند، اما مدل DCL 163 به دلیل داشتن پوسته بزرگتر، ظرفیت جذب رطوبت و آلودگی بسیار بیشتری دارد و برای سیستمهای با حجم مبرد بیشتر، ظرفیت بالاتر یا شرایط کاری سختتر انتخاب مناسبتری است.
تفاوت اتصال جوشی و مهرهای
| ویژگی | اتصال جوشی (Solder / ODF) | اتصال مهرهای (Flare) |
|---|---|---|
| روش نصب | جوشکاری | اتصال با مهره فلر |
| مقاومت در برابر لرزش | بسیار بالا | بالا |
| احتمال نشتی | بسیار کم | کم |
| مناسب برای | سردخانه و پروژههای صنعتی | تجهیزات قابل سرویس و تعمیر |
| سهولت تعویض | متوسط | بسیار آسان |
محل نصب فیلتر درایر
فیلتر درایر روی خط مایع (Liquid Line) و بعد از کندانسور و رسیور (در صورت وجود) و قبل از شیر برقی یا شیر انبساط نصب میشود تا از ورود رطوبت و آلودگی به شیر انبساط و اواپراتور جلوگیری کند.
راهنمای انتخاب سایز فیلتر درایر بر اساس کمپرسور
| توان کمپرسور | سایز خط مایع | مدل پیشنهادی |
|---|---|---|
| 0.5 تا 1 اسب | 1/4 اینچ | DCL/DML 032 |
| 1 تا 2 اسب | 3/8 اینچ | DCL/DML 053 |
| 2 تا 4 اسب | 3/8 اینچ (پوسته بزرگ) | DCL/DML 163 |
| 4 تا 7.5 اسب | 1/2 تا 5/8 اینچ | DCL/DML 164 و DCL/DML 165 |
| 7.5 تا 15 اسب | 7/8 اینچ | DCL/DML 167 یا DCL/DML 303 |
کاربرد مدل DCL 163 برای کمپرسورها
| برند کمپرسور | مدلهای متداول |
|---|---|
| دانفوس Maneurop | MT50، MT64، MT80، MT100 |
| بیتزر | 2GES، 2HE، 4CES، 4DES |
| کوپلند اسکرال | ZR61، ZR72، ZR81، ZR94 |
انتخاب نهایی فیلتر درایر باید بر اساس ظرفیت واقعی سیستم، نوع مبرد، دبی مبرد و سایز خط مایع انجام شود.
مقایسه فیلتر درایرهای دانفوس DCL و DML
| ویژگی | DCL | DML |
|---|---|---|
| نوع اتصال | مهرهای (Flare) | جوشی (ODF) |
| روش نصب | فلر | جوشی |
| سهولت نصب | آسان | نیاز به جوشکاری |
| مقاومت در برابر لرزش | بسیار خوب | بسیار عالی |
| احتمال نشتی | کم | بسیار کم |
| عملکرد جذب رطوبت | مشابه | مشابه |
| نوع هسته | Solid Core | Solid Core |
| ظرفیت جذب رطوبت | یکسان (در مدلهای همحجم) | یکسان (در مدلهای همحجم) |
راهنمای کدگذاری فیلتر درایرهای دانفوس
| عدد مدل | حجم هسته | نام رایج بازار |
|---|---|---|
| 032 | 3 in³ | پوسته کوچک |
| 053 | 5 in³ | پوسته کوچک |
| 083 | 8 in³ | پوسته متوسط |
| 163 | 16 in³ | پوسته بزرگ |
| 303 | 30 in³ | پوسته خیلی بزرگ |
| 483 | 48 in³ | پوسته صنعتی |
نقد و بررسی
فیلتر درایر DCL 163 با پوسته بزرگ و اتصال 3/8 اینچ گزینهای ایدهآل برای سیستمهایی است که اگرچه از لوله 3/8 اینچ استفاده میکنند، اما به ظرفیت جذب رطوبت و اسید بیشتری نیاز دارند. حجم هسته دو برابر مدل DCL 083 باعث افزایش عمر مفید فیلتر، کاهش افت راندمان سیستم و محافظت بهتر از کمپرسور و شیر انبساط میشود. این مدل در سردخانههای متوسط، چیلرها و سیستمهای تبرید صنعتی یکی از پرکاربردترین فیلتر درایرهای دانفوس محسوب میشود.
