برند:دانفوس
مدل:DCL ۱۶۳s
سایز اتصال:۳/۸ اینچ
کد قطعه:023Z4521

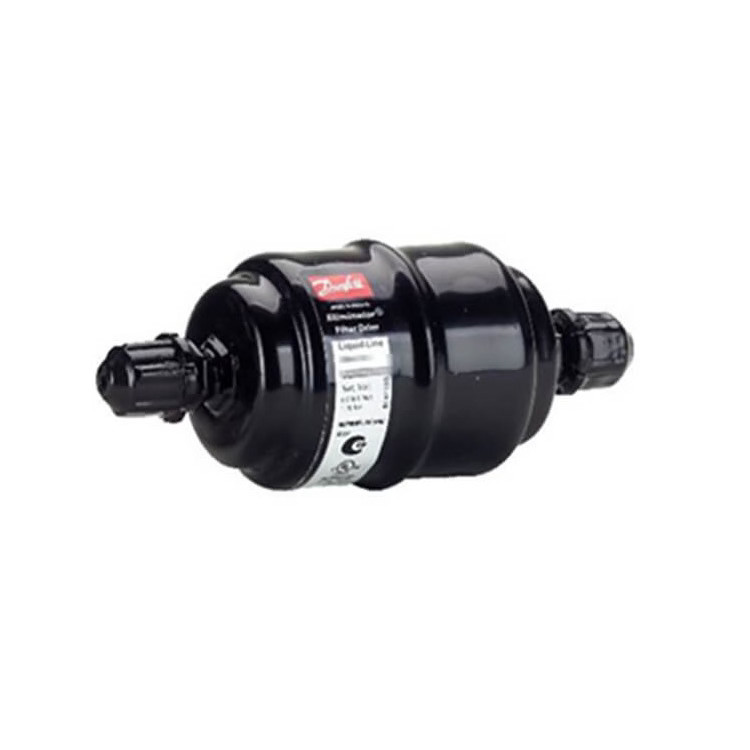

فیلتر درایر دانفوس مدل DCL163s سایز ۳/۸ اینچ | جوشی
Danfoss DCL 163s Liquid Line Filter Drier 3/8" | ODF connection
برند:دانفوس (Danfoss)
مشخصات
برند
دانفوس
مدل
DCL ۱۶۳s
سایز اتصال
۳/۸ اینچ
کد قطعه
023Z4521
نوع محصول
فیلتر درایر خط مایع
نوع اتصال
جوشی | ODF
نوع هسته
Solid Core
ترکیب هسته
80٪ مولکولارسیو + 20٪ آلومینای فعال
حداکثر فشار کاری
46 بار
محدوده دمای کاری
40- تا 70+ درجه سانتیگراد
جهت جریان
یکطرفه
کاربرد
حذف رطوبت، اسید و ذرات معلق از مدار تبرید
مبردهای سازگار
R134a - R2۲ - R404A - R407C - R410A - R32 - R448A - R449A - R452A - R507 - R513A و سایر مبردهای رایج HFC و HCFC
توضیحات
فیلتر درایر دانفوس DCL 163S با کد فنی 023Z4521 یکی از فیلتر درایرهای حرفهای خط مایع است که با اتصال جوشی (ODF) سایز 3/8 اینچ و هسته بزرگ 16 اینچ مکعب (پوسته بزرگ) تولید میشود. این محصول برای استفاده در سردخانهها، چیلرها، سیستمهای تهویه مطبوع و مدارهای تبرید صنعتی طراحی شده و با حذف رطوبت، اسید و ذرات معلق از مبرد، از کمپرسور، شیر انبساط و سایر قطعات حساس سیستم محافظت میکند.
هسته Solid Core این مدل از ترکیب 80 درصد مولکولارسیو و 20 درصد آلومینای فعال ساخته شده است که علاوه بر جذب رطوبت، اسیدهای ایجادشده در مدار را نیز جذب میکند. این ویژگی باعث افزایش طول عمر روغن کمپرسور، کاهش احتمال یخزدگی شیر انبساط و جلوگیری از خوردگی داخلی سیستم میشود.
تفاوت اتصال جوشی و مهرهای
| ویژگی | اتصال جوشی (ODF) | اتصال مهرهای (Flare) |
|---|---|---|
| روش نصب | جوشکاری با لحیم نقره | اتصال با مهره فلر |
| استحکام اتصال | بسیار بالا | بالا |
| مقاومت در برابر لرزش | بسیار عالی | خوب |
| احتمال نشتی | بسیار کم | کم |
| مناسب برای | سردخانه، چیلر و پروژههای صنعتی | تجهیزات تجاری و سیستمهای قابل سرویس |
محل نصب فیلتر درایر
فیلتر درایر در خط مایع (Liquid Line) و پس از کندانسور و رسیور (در صورت وجود) و قبل از شیر برقی یا شیر انبساط نصب میشود. رعایت جهت فلش روی بدنه هنگام نصب برای عملکرد صحیح فیلتر ضروری است.
راهنمای انتخاب فیلتر درایر بر اساس کمپرسور
| توان کمپرسور | سایز خط مایع | مدل پیشنهادی |
|---|---|---|
| 0.5 تا 1 اسب | 1/4 اینچ | DCL/DML 032 |
| 1 تا 2 اسب | 3/8 اینچ | DCL/DML 053 |
| 2 تا 4 اسب | 3/8 اینچ (پوسته بزرگ) | DCL/DML 163 |
| 4 تا 7.5 اسب | 1/2 تا 5/8 اینچ | DCL/DML 164 یا DCL/DML 165 |
| 7.5 تا 15 اسب | 7/8 اینچ | DCL/DML 167 یا DCL/DML 303 |
کاربرد مدل DCL 163S برای کمپرسورها
| برند | مدلهای متداول |
|---|---|
| دانفوس Maneurop | MT50، MT64، MT80، MT100 |
| بیتزر | 2GES، 2HE، 4CES، 4DES |
| کوپلند اسکرال | ZR61، ZR72، ZR81، ZR94 |
نکته: انتخاب نهایی فیلتر درایر باید بر اساس ظرفیت واقعی سیستم، نوع مبرد، دبی مبرد و سایز خط مایع انجام شود.
مقایسه فیلتر درایرهای دانفوس DCL و DML
| ویژگی | DCL | DML |
|---|---|---|
| نوع اتصال | مهرهای یا جوشی (بسته به مدل) | جوشی (ODF) |
| عملکرد جذب رطوبت | مشابه | مشابه |
| عملکرد جذب اسید | مشابه | مشابه |
| نوع هسته | Solid Core | Solid Core |
| ظرفیت جذب | یکسان (در مدلهای همحجم) | یکسان (در مدلهای همحجم) |
| تفاوت اصلی | نوع اتصال و کد محصول | نوع اتصال و کد محصول |
نقد و بررسی
فیلتر درایر Danfoss DCL 163S با پوسته بزرگ 16 اینچ مکعب و اتصال جوشی 3/8 اینچ، یکی از بهترین گزینهها برای سیستمهایی است که از لوله مایع 3/8 اینچ استفاده میکنند اما به ظرفیت جذب رطوبت و اسید بیشتری نسبت به مدلهای استاندارد نیاز دارند. استفاده از اتصال جوشی، احتمال نشتی را به حداقل رسانده و استحکام بالایی در برابر لرزش ایجاد میکند. این ویژگیها باعث شده است که DCL 163S در سردخانههای صنعتی، چیلرها و پروژههای تبرید با کارکرد مداوم، انتخابی مطمئن و اقتصادی باشد.
