برند:دانفوس
مدل:DCL 16۴
سایز اتصال:۱/۲ اینچ
کد قطعه:023Z5009

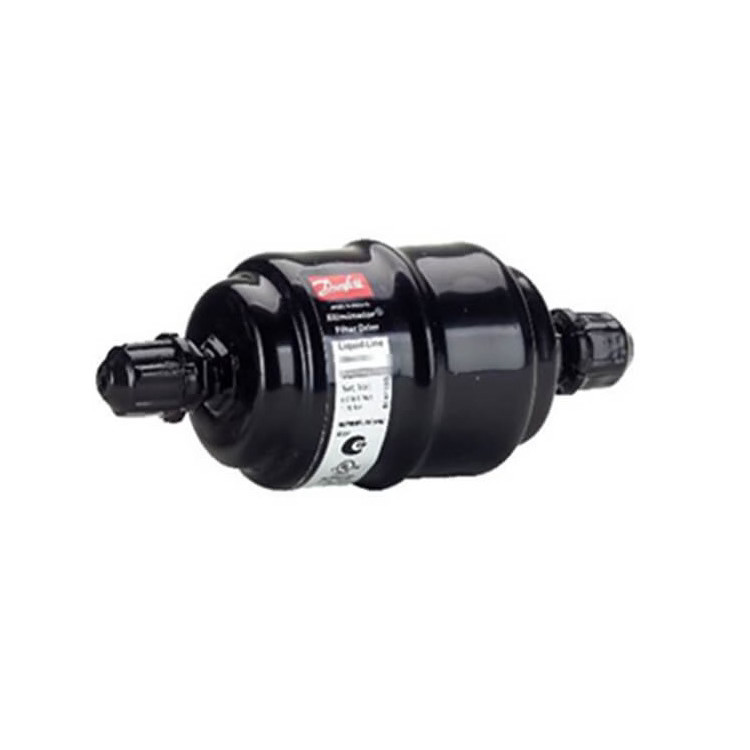

فیلتر درایر دانفوس مدل DCL164 سایز 1/2 اینچ | مهره ای
Danfoss DCL ۱۶۴ Liquid Line Filter Drier 1/2" | Flare connection
برند:دانفوس (Danfoss)
مشخصات
برند
دانفوس
مدل
DCL 16۴
سایز اتصال
۱/۲ اینچ
کد قطعه
023Z5009
نوع محصول
فیلتر درایر خط مایع
نوع اتصال
مهره ای | Flare
نوع هسته
Solid Core
ترکیب هسته
80٪ مولکولارسیو + 20٪ آلومینای فعال
حداکثر فشار کاری
46 بار
محدوده دمای کاری
40- تا 70+ درجه سانتیگراد
جهت جریان
یکطرفه
کاربرد
حذف رطوبت، اسید و ذرات معلق از مدار تبرید
مبردهای سازگار
R134a - R2۲ - R404A - R407C - R410A - R32 - R448A - R449A - R452A - R507 - R513A و سایر مبردهای رایج HFC و HCFC
توضیحات
یلتر درایر دانفوس DCL 164 با کد فنی 023Z5009 یکی از فیلتر درایرهای باکیفیت خط مایع است که با اتصال مهرهای (Flare) سایز 1/2 اینچ و هسته Solid Core تولید میشود. این محصول برای حذف رطوبت، اسید و ذرات معلق از مبرد طراحی شده و نقش مهمی در محافظت از کمپرسور، شیر انبساط، شیر برقی و سایر تجهیزات حساس سیستم تبرید دارد.
این مدل با پوسته کوچک (8 in³) برای سیستمهای تبرید با ظرفیت پایین تا متوسط مناسب است و با استفاده از ترکیب 80 درصد مولکولارسیو و 20 درصد آلومینای فعال، عملکرد بسیار مطلوبی در جذب رطوبت و اسید از خود نشان میدهد. استفاده از اتصال مهرهای نیز باعث میشود نصب و تعویض فیلتر درایر بدون نیاز به جوشکاری و در مدت زمان کوتاهی انجام شود.
تفاوت اتصال جوشی و مهرهای
| ویژگی | اتصال جوشی (ODF) | اتصال مهرهای (Flare) |
|---|---|---|
| روش نصب | جوشکاری | اتصال با مهره فلر |
| مقاومت در برابر لرزش | بسیار بالا | بالا |
| احتمال نشتی | بسیار کم | کم |
| مناسب برای | سردخانه و پروژههای صنعتی | تجهیزات تجاری و سیستمهای قابل سرویس |
| سهولت تعویض | نیاز به جوشکاری | بسیار آسان |
محل نصب فیلتر درایر
فیلتر درایر در خط مایع (Liquid Line) و پس از کندانسور و رسیور (در صورت وجود) و قبل از شیر برقی یا شیر انبساط نصب میشود تا از ورود رطوبت و آلودگی به تجهیزات حساس سیستم جلوگیری کند.
راهنمای انتخاب سایز فیلتر درایر بر اساس کمپرسور
| توان کمپرسور | سایز خط مایع | مدل پیشنهادی |
|---|---|---|
| 0.5 تا 1 اسب | 1/4 اینچ | DCL/DML 032 |
| 1 تا 2 اسب | 3/8 اینچ | DCL/DML 053 یا 083 |
| 2 تا 4 اسب | 1/2 اینچ | DCL/DML 164 |
| 4 تا 7.5 اسب | 5/8 اینچ | DCL/DML 165 |
| 7.5 تا 15 اسب | 3/4 تا 7/8 اینچ | DCL/DML 166 و 167 |
کاربرد مدل DCL 164 برای کمپرسورها
| برند کمپرسور | مدلهای متداول |
|---|---|
| دانفوس Maneurop | MT40، MT50، MT64 |
| بیتزر | 2GES، 2EES، 4CES |
| کوپلند اسکرال | ZR48، ZR54، ZR61، ZB45 |
انتخاب نهایی فیلتر درایر باید بر اساس ظرفیت واقعی سیستم، نوع مبرد، دبی مبرد و سایز خط مایع انجام شود.
مقایسه فیلتر درایرهای دانفوس DCL و DML
| ویژگی | DCL | DML |
|---|---|---|
| نوع اتصال | مهرهای (Flare) | جوشی (ODF) |
| روش نصب | فلر | جوشی |
| سهولت نصب | بسیار آسان | نیاز به جوشکاری |
| مقاومت در برابر لرزش | بسیار خوب | بسیار عالی |
| احتمال نشتی | کم | بسیار کم |
| عملکرد جذب رطوبت و اسید | مشابه | مشابه |
| نوع هسته | Solid Core | Solid Core |
نکته: تفاوت اصلی بین مدلهای DCL و DML در نوع اتصال است. اگر دو مدل از نظر حجم هسته یکسان باشند، عملکرد آنها در جذب رطوبت، اسید و ذرات معلق کاملاً مشابه خواهد بود.
نقد و بررسی
فیلتر درایر Danfoss DCL 164 با اتصال 1/2 اینچ مهرهای و پوسته کوچک (8 in³) انتخابی مناسب برای سیستمهای تبرید تجاری و سردخانههای کوچک تا متوسط است. کیفیت ساخت بالا، افت فشار کم، ظرفیت مناسب جذب رطوبت و اسید و نصب آسان بدون نیاز به جوشکاری، این محصول را به یکی از گزینههای محبوب تکنسینهای تبرید تبدیل کرده است. استفاده از این فیلتر درایر موجب افزایش عمر کمپرسور، کاهش هزینههای تعمیر و نگهداری و بهبود عملکرد کلی سیستم خواهد شد.
