برند:دانفوس
مدل:DCL ۱۶۴s
سایز اتصال:۱/۲ اینچ
کد قطعه:023Z4523

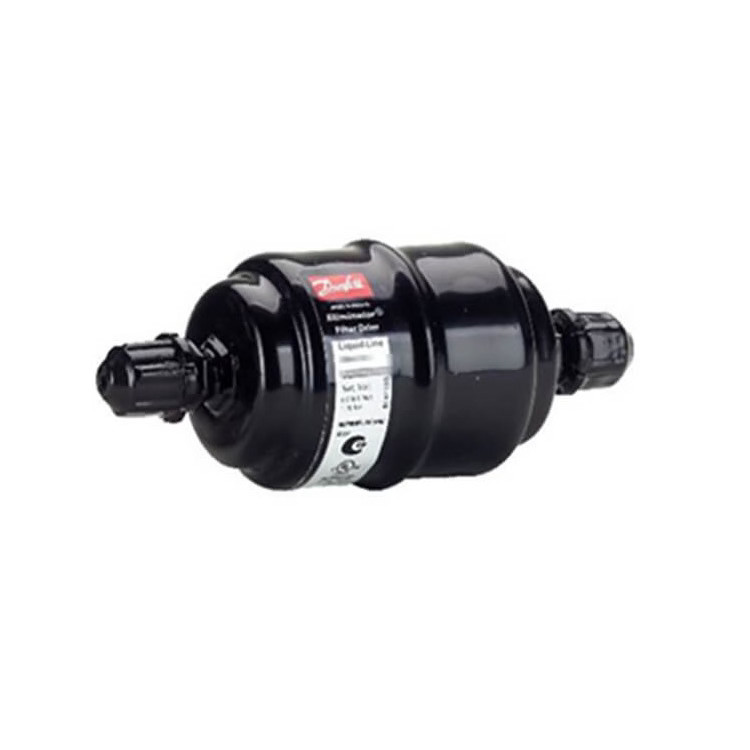

فیلتر درایر دانفوس مدل DCL164s سایز 1/2 اینچ | جوشی
Danfoss DCL 16۴s Liquid Line Filter Drier ۱/۲" | ODF connection
برند:دانفوس (Danfoss)
مشخصات
برند
دانفوس
مدل
DCL ۱۶۴s
سایز اتصال
۱/۲ اینچ
کد قطعه
023Z4523
نوع محصول
فیلتر درایر خط مایع
نوع اتصال
جوشی | ODF
نوع هسته
Solid Core
ترکیب هسته
80٪ مولکولارسیو + 20٪ آلومینای فعال
حداکثر فشار کاری
46 بار
محدوده دمای کاری
40- تا 70+ درجه سانتیگراد
جهت جریان
یکطرفه
کاربرد
حذف رطوبت، اسید و ذرات معلق از مدار تبرید
مبردهای سازگار
R134a - R2۲ - R404A - R407C - R410A - R32 - R448A - R449A - R452A - R507 - R513A و سایر مبردهای رایج HFC و HCFC
توضیحات
یلتر درایر دانفوس DCL 164S با کد فنی 023Z4523 یکی از فیلتر درایرهای حرفهای خط مایع است که با اتصال جوشی (ODF) سایز 1/2 اینچ و هسته 16 اینچ مکعب (پوسته بزرگ) تولید میشود. این محصول برای استفاده در سردخانهها، چیلرها، سیستمهای تهویه مطبوع و مدارهای تبرید صنعتی طراحی شده و با حذف رطوبت، اسید و ذرات معلق از مبرد، از کمپرسور، شیر انبساط و سایر قطعات حساس سیستم محافظت میکند.
هسته Solid Core این مدل از ترکیب 80 درصد مولکولارسیو و 20 درصد آلومینای فعال تشکیل شده است. این ساختار علاوه بر جذب مؤثر رطوبت، اسیدهای تشکیلشده در مدار را نیز جذب میکند و موجب افزایش عمر کمپرسور، جلوگیری از یخزدگی شیر انبساط و کاهش استهلاک تجهیزات میشود.
تفاوت اتصال جوشی و مهرهای
| ویژگی | اتصال جوشی (ODF) | اتصال مهرهای (Flare) |
|---|---|---|
| روش نصب | جوشکاری با لحیم نقره | اتصال با مهره فلر |
| استحکام اتصال | بسیار بالا | بالا |
| مقاومت در برابر لرزش | بسیار عالی | خوب |
| احتمال نشتی | بسیار کم | کم |
| مناسب برای | سردخانه، چیلر و پروژههای صنعتی | تجهیزات تجاری و سیستمهای قابل سرویس |
محل نصب فیلتر درایر
فیلتر درایر در خط مایع (Liquid Line) و پس از کندانسور و رسیور (در صورت وجود) و قبل از شیر برقی یا شیر انبساط نصب میشود. رعایت جهت فلش روی بدنه هنگام نصب، عملکرد صحیح فیلتر و محافظت از تجهیزات را تضمین میکند.
راهنمای انتخاب سایز فیلتر درایر بر اساس کمپرسور
| توان کمپرسور | سایز خط مایع | مدل پیشنهادی |
|---|---|---|
| 0.5 تا 1 اسب | 1/4 اینچ | DCL/DML 032 |
| 1 تا 2 اسب | 3/8 اینچ | DCL/DML 053 |
| 2 تا 4 اسب | 3/8 اینچ (پوسته بزرگ) | DCL/DML 163 |
| 4 تا 7.5 اسب | 1/2 اینچ (پوسته بزرگ) | DCL/DML 164S |
| 7.5 تا 15 اسب | 5/8 تا 7/8 اینچ | DCL/DML 165S تا 167S |
کاربرد مدل DCL 164S برای کمپرسورها
| برند کمپرسور | مدلهای متداول |
|---|---|
| دانفوس Maneurop | MT64، MT80، MT100، MT125 |
| بیتزر | 4CES، 4DES، 4EES، 4FES |
| کوپلند اسکرال | ZR81، ZR94، ZR108، ZB66، ZB76 |
توجه: انتخاب نهایی فیلتر درایر باید بر اساس ظرفیت واقعی سیستم، نوع مبرد، دبی مبرد و سایز خط مایع انجام شود.
مقایسه فیلتر درایرهای دانفوس DCL و DML
| ویژگی | DCL | DML |
|---|---|---|
| نوع اتصال | مهرهای یا جوشی (بسته به مدل) | جوشی (ODF) |
| عملکرد جذب رطوبت | مشابه | مشابه |
| عملکرد جذب اسید | مشابه | مشابه |
| نوع هسته | Solid Core | Solid Core |
| ظرفیت جذب | یکسان در مدلهای همحجم | یکسان در مدلهای همحجم |
نقد و بررسی
فیلتر درایر Danfoss DCL 164S با اتصال جوشی 1/2 اینچ انتخابی ایدهآل برای سیستمهای تبرید صنعتی، سردخانهها و چیلرهایی است که به ظرفیت بالای جذب رطوبت و اسید نیاز دارند. اتصال جوشی ODF، استحکام بالایی در برابر لرزش ایجاد کرده و احتمال نشتی را به حداقل میرساند. کیفیت ساخت بالا، افت فشار کم و سازگاری با طیف گستردهای از مبردهای رایج، این محصول را به یکی از فیلتر درایرهای پرفروش دانفوس تبدیل کرده است.
