برند:دانفوس
مدل:DCL 16۵
سایز اتصال:۵/۸ اینچ
کد قطعه:023Z5010

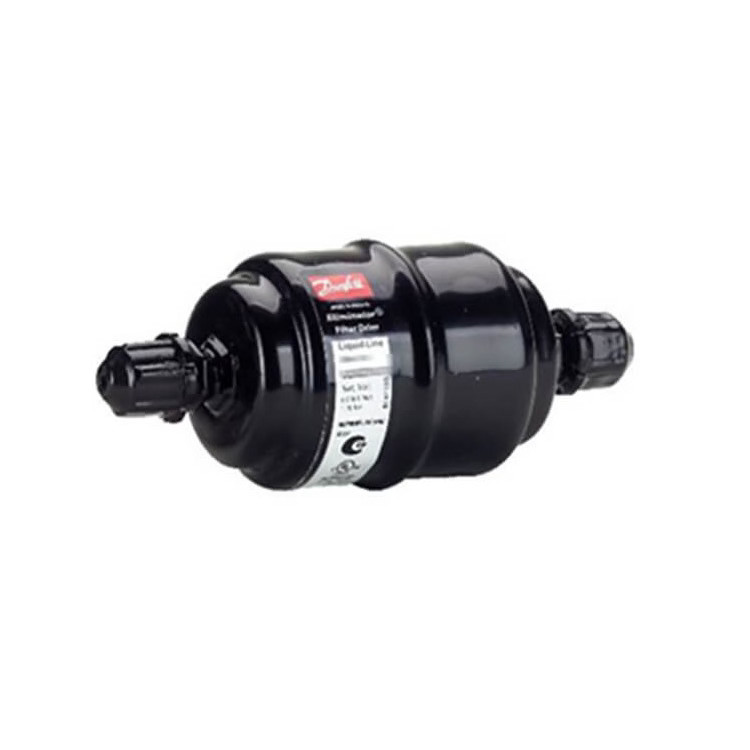

فیلتر درایر دانفوس مدل DCL165 سایز ۵/۸ اینچ | مهره ای
Danfoss DCL 165 Liquid Line Filter Drier 5/8" | Flare connection
برند:دانفوس (Danfoss)
مشخصات
برند
دانفوس
مدل
DCL 16۵
سایز اتصال
۵/۸ اینچ
کد قطعه
023Z5010
نوع محصول
فیلتر درایر خط مایع
نوع اتصال
مهره ای | Flare
نوع هسته
Solid Core
ترکیب هسته
80٪ مولکولارسیو + 20٪ آلومینای فعال
حداکثر فشار کاری
46 بار
محدوده دمای کاری
40- تا 70+ درجه سانتیگراد
جهت جریان
یکطرفه
کاربرد
حذف رطوبت، اسید و ذرات معلق از مدار تبرید
مبردهای سازگار
R134a - R2۲ - R404A - R407C - R410A - R32 - R448A - R449A - R452A - R507 - R513A و سایر مبردهای رایج HFC و HCFC
توضیحات
فیلتر درایر دانفوس DCL 165 با کد فنی 023Z5010 یکی از فیلتر درایرهای خط مایع با اتصال مهرهای (Flare) سایز 5/8 اینچ و پوسته کوچک (8 in³) است. این محصول برای حذف رطوبت، اسید و ذرات معلق از مدار تبرید طراحی شده و از کمپرسور، شیر انبساط، شیر برقی و سایر قطعات حساس سیستم در برابر خوردگی، گرفتگی و استهلاک محافظت میکند.
هسته Solid Core این مدل از ترکیب 80 درصد مولکولارسیو و 20 درصد آلومینای فعال ساخته شده است و علاوه بر جذب مؤثر رطوبت، اسیدهای تشکیلشده در مدار را نیز جذب میکند. اتصال مهرهای (Flare) نصب و تعویض فیلتر را بدون نیاز به جوشکاری امکانپذیر میسازد و برای سیستمهایی که نیاز به سرویس دورهای دارند، گزینهای مناسب است.
تفاوت اتصال جوشی و مهرهای
| ویژگی | اتصال جوشی (ODF) | اتصال مهرهای (Flare) |
|---|---|---|
| روش نصب | جوشکاری با لحیم نقره | اتصال با مهره فلر |
| مقاومت در برابر لرزش | بسیار بالا | بالا |
| احتمال نشتی | بسیار کم | کم |
| مناسب برای | سردخانهها، چیلرها و پروژههای صنعتی | سیستمهای تجاری و تجهیزات قابل سرویس |
| سهولت تعویض | نیاز به جوشکاری | بسیار آسان |
محل نصب فیلتر درایر
فیلتر درایر در خط مایع (Liquid Line) و پس از کندانسور و رسیور (در صورت وجود) و قبل از شیر برقی یا شیر انبساط نصب میشود. رعایت جهت فلش روی بدنه هنگام نصب برای عملکرد صحیح و افزایش طول عمر تجهیزات ضروری است.
راهنمای انتخاب سایز فیلتر درایر بر اساس کمپرسور
| توان کمپرسور | سایز خط مایع | مدل پیشنهادی |
|---|---|---|
| 0.5 تا 1 اسب | 1/4 اینچ | DCL/DML 032 |
| 1 تا 2 اسب | 3/8 اینچ | DCL/DML 083 |
| 2 تا 5 اسب | 1/2 اینچ | DCL/DML 084 |
| 5 تا 10 اسب | 5/8 اینچ | DCL/DML 165 |
| 10 تا 15 اسب | 3/4 اینچ | DCL/DML 166 |
کاربرد مدل DCL 165 برای کمپرسورها
| برند کمپرسور | مدلهای متداول |
|---|---|
| دانفوس Maneurop | MT80، MT100، MT125 |
| بیتزر | 4CES، 4DES، 4EES |
| کوپلند اسکرال | ZR94، ZR108، ZR125، ZB76 |
توجه: انتخاب نهایی فیلتر درایر باید بر اساس ظرفیت واقعی سیستم، نوع مبرد، دبی مبرد و سایز خط مایع انجام شود.
مقایسه فیلتر درایرهای دانفوس DCL و DML
| ویژگی | DCL | DML |
|---|---|---|
| نوع اتصال | مهرهای (Flare) | جوشی (ODF) |
| عملکرد جذب رطوبت | مشابه | مشابه |
| عملکرد جذب اسید | مشابه | مشابه |
| نوع هسته | Solid Core | Solid Core |
| ظرفیت جذب | یکسان در مدلهای همحجم | یکسان در مدلهای همحجم |
نقد و بررسی
فیلتر درایر Danfoss DCL 165 با اتصال مهرهای 5/8 اینچ و پوسته کوچک (8 in³) گزینهای مناسب برای سیستمهای تبرید تجاری و صنعتی سبک است که به ظرفیت استاندارد جذب رطوبت و اسید نیاز دارند. کیفیت ساخت بالای دانفوس، افت فشار پایین، سازگاری با انواع مبردهای رایج و نصب آسان با اتصال Flare، این مدل را به انتخابی مطمئن برای افزایش راندمان و طول عمر سیستمهای تبرید تبدیل کرده است.
