برند:دانفوس
مدل:DCL 304
سایز اتصال:۱/۲ اینچ
کد قطعه:023Z0013

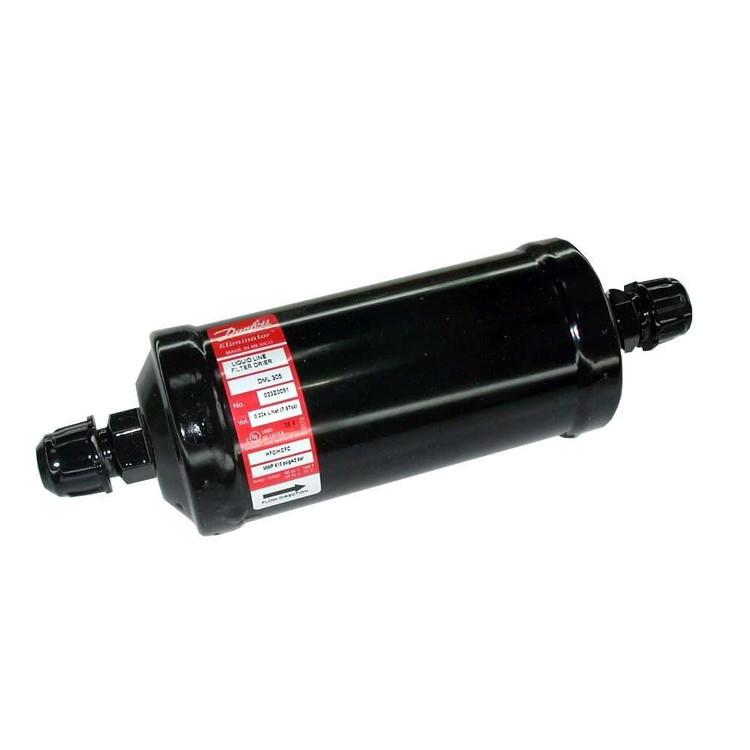

فیلتر درایر دانفوس مدل DCL304 سایز ۱/۲ اینچ | مهره ای
Danfoss DCL 304 Liquid Line Filter Drier 1/2" | Flare connection
برند:دانفوس (Danfoss)
مشخصات
برند
دانفوس
مدل
DCL 304
سایز اتصال
۱/۲ اینچ
کد قطعه
023Z0013
نوع محصول
فیلتر درایر خط مایع
نوع اتصال
مهره ای | Flare
نوع هسته
Solid Core
ترکیب هسته
80٪ مولکولارسیو + 20٪ آلومینای فعال
حداکثر فشار کاری
46 بار
محدوده دمای کاری
40- تا 70+ درجه سانتیگراد
جهت جریان
یکطرفه
کاربرد
حذف رطوبت، اسید و ذرات معلق از مدار تبرید
مبردهای سازگار
R134a - R2۲ - R404A - R407C - R410A - R32 - R448A - R449A - R452A - R507 - R513A و سایر مبردهای رایج HFC و HCFC
توضیحات
فیلتر درایر دانفوس DCL 304 با کد فنی 023Z0013 یکی از فیلتر درایرهای پرظرفیت خط مایع است که با اتصال مهرهای (Flare) سایز 1/2 اینچ و هسته 30 اینچ مکعب (30 in³) تولید میشود. این مدل برای سیستمهای تبرید صنعتی، سردخانههای بزرگ، چیلرها و تجهیزات تهویه مطبوع با ظرفیت بالا طراحی شده و با جذب رطوبت، اسید و ذرات معلق، از کمپرسور، شیر انبساط و سایر قطعات حساس مدار محافظت میکند.
هسته Solid Core این محصول از ترکیب 80 درصد مولکولارسیو و 20 درصد آلومینای فعال ساخته شده است که علاوه بر جذب بسیار مؤثر رطوبت، اسیدهای حاصل از تجزیه روغن و مبرد را نیز حذف میکند. ظرفیت بالای هسته باعث افزایش طول عمر فیلتر، کاهش افت فشار و عملکرد بهتر در سیستمهای با دبی بالای مبرد میشود.
تفاوت اتصال جوشی و مهرهای
| ویژگی | اتصال جوشی (ODF) | اتصال مهرهای (Flare) |
|---|---|---|
| روش نصب | جوشکاری با لحیم نقره | اتصال با مهره فلر |
| مقاومت در برابر لرزش | بسیار بالا | بالا |
| احتمال نشتی | بسیار کم | کم |
| مناسب برای | پروژههای صنعتی و سردخانهها | سیستمهای قابل سرویس و تعمیر |
| سهولت تعویض | نیاز به جوشکاری | بسیار آسان |
محل نصب فیلتر درایر
فیلتر درایر در خط مایع (Liquid Line) و بعد از کندانسور و رسیور (در صورت وجود) و قبل از شیر برقی یا شیر انبساط نصب میشود تا مبرد پیش از ورود به تجهیزات کنترلی، کاملاً خشک و عاری از آلودگی باشد.
راهنمای انتخاب سایز فیلتر درایر بر اساس کمپرسور
| توان کمپرسور | سایز خط مایع | مدل پیشنهادی |
|---|---|---|
| 0.5 تا 1 اسب | 1/4 اینچ | DCL/DML 032 |
| 1 تا 2 اسب | 3/8 اینچ | DCL/DML 083 |
| 2 تا 5 اسب | 1/2 اینچ | DCL/DML 084 یا 164 |
| 5 تا 10 اسب | 5/8 اینچ | DCL/DML 165 |
| 10 تا 15 اسب | 3/4 اینچ | DCL/DML 166 |
| 15 تا 40 اسب | 1/2 اینچ (هسته 30 in³) | DCL/DML 304 |
کاربرد مدل DCL 304 برای کمپرسورها
| برند کمپرسور | مدلهای پیشنهادی |
|---|---|
| دانفوس Maneurop | MT160، MT200، MT250 |
| بیتزر | 4NES، 4HE، 6GE، 6FE |
| کوپلند اسکرال | ZR144، ZR190، ZR250، ZB114 |
توجه: انتخاب نهایی فیلتر درایر باید بر اساس ظرفیت واقعی سیستم، نوع مبرد، دبی مبرد، طول لولهکشی و سایز خط مایع انجام شود.
مقایسه فیلتر درایرهای دانفوس DCL و DML
| ویژگی | DCL | DML |
|---|---|---|
| نوع اتصال | مهرهای یا جوشی (بسته به مدل) | عمدتاً جوشی (ODF) |
| عملکرد جذب رطوبت | بسیار عالی | بسیار عالی |
| عملکرد جذب اسید | بسیار عالی | بسیار عالی |
| نوع هسته | Solid Core | Solid Core |
| ظرفیت جذب در مدلهای همحجم | یکسان | یکسان |
| تفاوت اصلی | نوع اتصال و کد محصول | نوع اتصال و کد محصول |
نقد و بررسی
فیلتر درایر Danfoss DCL 304 با هسته 30 اینچ مکعب و اتصال مهرهای 1/2 اینچ یکی از بهترین گزینهها برای سیستمهای تبرید صنعتی و سردخانههای با ظرفیت بالا است. ظرفیت بالای جذب رطوبت و اسید، افت فشار کم، کیفیت ساخت ممتاز و سازگاری با طیف وسیعی از مبردهای رایج باعث شده است این مدل در پروژههای صنعتی و تجاری بزرگ عملکردی مطمئن و طول عمر بالایی داشته باشد. در صورت نیاز به ظرفیت بیشتر نسبت به سری 083 و 163، مدل DCL 304 انتخابی ایدهآل خواهد بود.
