برند:دانفوس
مدل:DCL 305
سایز اتصال:۵/۸ اینچ
کد قطعه:023Z0014

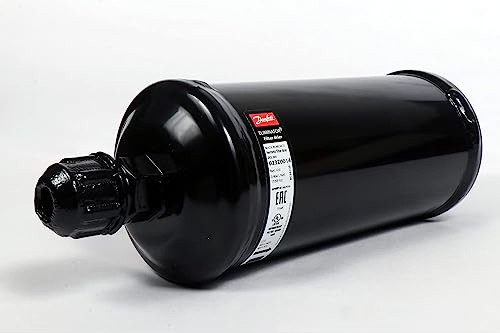

فیلتر درایر دانفوس مدل DCL305 سایز ۵/۸ اینچ | مهره ای
Danfoss DCL 305 Liquid Line Filter Drier 5/8" | Flare connection
برند:دانفوس (Danfoss)
مشخصات
برند
دانفوس
مدل
DCL 305
سایز اتصال
۵/۸ اینچ
کد قطعه
023Z0014
نوع محصول
فیلتر درایر خط مایع
نوع اتصال
مهره ای | Flare
نوع هسته
Solid Core
ترکیب هسته
80٪ مولکولارسیو + 20٪ آلومینای فعال
حداکثر فشار کاری
46 بار
محدوده دمای کاری
40- تا 70+ درجه سانتیگراد
جهت جریان
یکطرفه
کاربرد
حذف رطوبت، اسید و ذرات معلق از مدار تبرید
مبردهای سازگار
R134a - R2۲ - R404A - R407C - R410A - R32 - R448A - R449A - R452A - R507 - R513A و سایر مبردهای رایج HFC و HCFC
توضیحات
فیلتر درایر دانفوس DCL 305 با کد فنی 023Z0014 یک فیلتر درایر خط مایع با اتصال مهرهای (Flare) سایز 5/8 اینچ و هسته 30 اینچ مکعب (30 in³) است که برای سیستمهای تبرید صنعتی، سردخانههای بزرگ، چیلرها و تجهیزات تهویه مطبوع با ظرفیت بالا طراحی شده است. این محصول با جذب رطوبت، اسید و ذرات معلق، از کمپرسور، شیر انبساط، شیر برقی و سایر قطعات حساس مدار محافظت کرده و موجب افزایش راندمان و کاهش هزینههای تعمیر و نگهداری میشود.
هسته Solid Core این مدل از ترکیب 80 درصد مولکولارسیو و 20 درصد آلومینای فعال ساخته شده است که علاوه بر جذب مؤثر رطوبت، اسیدهای تشکیلشده در مدار را نیز جذب میکند. ظرفیت بالای هسته باعث افزایش طول عمر فیلتر، کاهش افت فشار و عملکرد پایدار در سیستمهای با دبی بالای مبرد میشود.
تفاوت اتصال جوشی و مهرهای
| ویژگی | اتصال جوشی (ODF) | اتصال مهرهای (Flare) |
|---|---|---|
| روش نصب | جوشکاری با لحیم نقره | اتصال با مهره فلر |
| مقاومت در برابر لرزش | بسیار بالا | بالا |
| احتمال نشتی | بسیار کم | کم |
| مناسب برای | سردخانهها، چیلرها و پروژههای صنعتی | سیستمهای قابل سرویس |
| سهولت تعویض | نیاز به جوشکاری | بسیار آسان |
محل نصب فیلتر درایر
فیلتر درایر در خط مایع (Liquid Line) و پس از کندانسور و رسیور (در صورت وجود) و قبل از شیر برقی یا شیر انبساط نصب میشود تا مبرد پیش از ورود به تجهیزات حساس، کاملاً خشک و عاری از رطوبت و آلودگی باشد.
راهنمای انتخاب سایز فیلتر درایر بر اساس کمپرسور
| توان کمپرسور | سایز خط مایع | مدل پیشنهادی |
|---|---|---|
| 0.5 تا 1 اسب | 1/4 اینچ | DCL/DML 032 |
| 1 تا 2 اسب | 3/8 اینچ | DCL/DML 083 |
| 2 تا 5 اسب | 1/2 اینچ | DCL/DML 084 یا 164 |
| 5 تا 10 اسب | 5/8 اینچ | DCL/DML 165 |
| 15 تا 40 اسب | 5/8 اینچ (30 in³) | DCL/DML 305 |
کاربرد مدل DCL 305 برای کمپرسورها
| برند کمپرسور | مدلهای پیشنهادی |
|---|---|
| دانفوس Maneurop | MT160، MT200، MT250، MT320 |
| بیتزر | 4HE، 6GE، 6FE، 6HE |
| کوپلند اسکرال | ZR190، ZR250، ZR310، ZB114 |
توجه: انتخاب نهایی فیلتر درایر باید بر اساس ظرفیت واقعی سیستم، نوع مبرد، دبی مبرد، طول لولهکشی و سایز خط مایع انجام شود.
مقایسه فیلتر درایرهای دانفوس DCL و DML
| ویژگی | DCL | DML |
|---|---|---|
| نوع اتصال | مهرهای یا جوشی (بسته به مدل) | عمدتاً جوشی (ODF) |
| عملکرد جذب رطوبت | بسیار عالی | بسیار عالی |
| عملکرد جذب اسید | بسیار عالی | بسیار عالی |
| نوع هسته | Solid Core | Solid Core |
| ظرفیت جذب در مدلهای همحجم | یکسان | یکسان |
| تفاوت اصلی | نوع اتصال و کد محصول | نوع اتصال و کد محصول |
نقد و بررسی
فیلتر درایر Danfoss DCL 305 با اتصال مهرهای 5/8 اینچ و هسته 30 اینچ مکعب یکی از بهترین گزینهها برای سیستمهای تبرید صنعتی و سردخانههای بزرگ است. ظرفیت بالای جذب رطوبت و اسید، افت فشار بسیار پایین، کیفیت ساخت بالا و سازگاری با طیف وسیعی از مبردهای رایج، این محصول را به انتخابی مطمئن برای پروژههای حرفهای تبدیل کرده است. در سیستمهایی با کمپرسورهای ظرفیت بالا، استفاده از DCL 305 باعث افزایش طول عمر تجهیزات و کاهش احتمال خرابی ناشی از آلودگی و رطوبت مدار خواهد شد.
