برند:دانفوس
مدل:DCL 305s
سایز اتصال:5/8 اینچ
کد قطعه:023Z4531

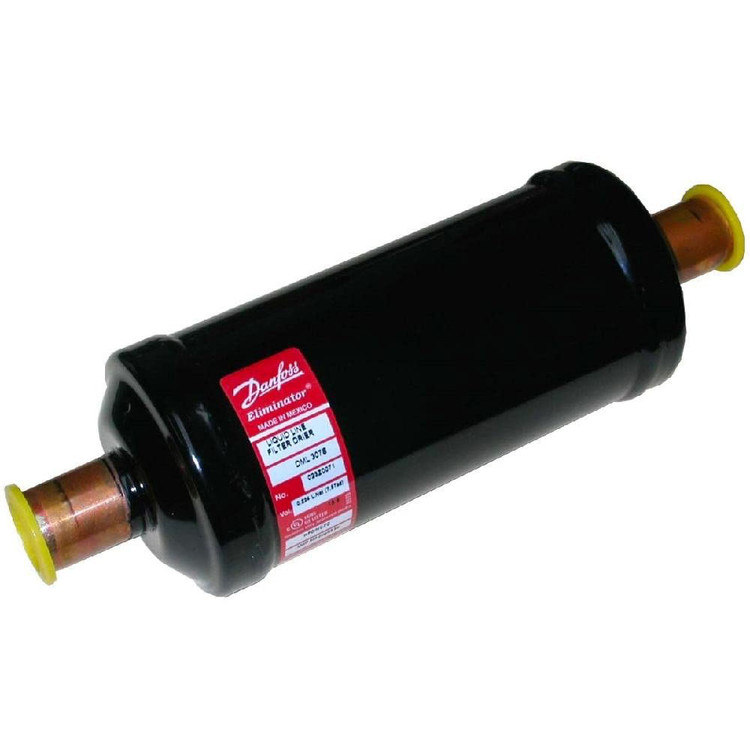

فیلتر درایر دانفوس مدل DCL305s سایز ۵/۸ اینچ | جوشی
Danfoss DCL 305s Liquid Line Filter Drier 5/8" | ODF connection
برند:دانفوس (Danfoss)
مشخصات
برند
دانفوس
مدل
DCL 305s
سایز اتصال
5/8 اینچ
کد قطعه
023Z4531
نوع محصول
فیلتر درایر خط مایع
نوع اتصال
جوشی | ODF
نوع هسته
Solid Core
ترکیب هسته
80٪ مولکولارسیو + 20٪ آلومینای فعال
حداکثر فشار کاری
46 بار
محدوده دمای کاری
40- تا 70+ درجه سانتیگراد
جهت جریان
یکطرفه
کاربرد
حذف رطوبت، اسید و ذرات معلق از مدار تبرید
مبردهای سازگار
R134a - R2۲ - R404A - R407C - R410A - R32 - R448A - R449A - R452A - R507 - R513A و سایر مبردهای رایج HFC و HCFC
توضیحات
فیلتر درایر دانفوس DCL 305S با کد فنی 023Z4531 یک فیلتر درایر حرفهای خط مایع با اتصال جوشی (ODF) سایز 5/8 اینچ و هسته 30 اینچ مکعب (30 in³) است. این محصول برای سیستمهای تبرید صنعتی، سردخانههای بزرگ، چیلرها و تجهیزات تهویه مطبوع با ظرفیت بالا طراحی شده و با حذف رطوبت، اسید و ذرات معلق از مبرد، از کمپرسور، شیر انبساط، شیر برقی و سایر تجهیزات حساس مدار محافظت میکند.
هسته Solid Core این مدل از ترکیب 80 درصد مولکولارسیو و 20 درصد آلومینای فعال ساخته شده است که علاوه بر جذب مؤثر رطوبت، اسیدهای تشکیلشده در مدار را نیز جذب میکند. ظرفیت بالای هسته باعث افزایش طول عمر فیلتر، کاهش افت فشار و عملکرد پایدار در سیستمهای با ظرفیت بالا میشود.
تفاوت اتصال جوشی و مهرهای
| ویژگی | اتصال جوشی (ODF) | اتصال مهرهای (Flare) |
|---|---|---|
| روش نصب | جوشکاری با لحیم نقره | اتصال با مهره فلر |
| مقاومت در برابر لرزش | بسیار بالا | بالا |
| احتمال نشتی | بسیار کم | کم |
| مناسب برای | سردخانهها، چیلرها و پروژههای صنعتی | سیستمهای قابل سرویس |
| سهولت تعویض | نیاز به جوشکاری | تعویض سریع و آسان |
محل نصب فیلتر درایر
فیلتر درایر در خط مایع (Liquid Line) و پس از کندانسور و رسیور (در صورت وجود) و قبل از شیر برقی یا شیر انبساط نصب میشود تا مبرد پیش از ورود به تجهیزات کنترلی، کاملاً خشک و عاری از آلودگی باشد.
راهنمای انتخاب سایز فیلتر درایر بر اساس کمپرسور
| توان کمپرسور | سایز خط مایع | مدل پیشنهادی |
|---|---|---|
| 0.5 تا 1 اسب | 1/4 اینچ | DCL/DML 032 |
| 1 تا 2 اسب | 3/8 اینچ | DCL/DML 083 |
| 2 تا 5 اسب | 1/2 اینچ | DCL/DML 084 یا 164 |
| 5 تا 10 اسب | 5/8 اینچ | DCL/DML 165 |
| 10 تا 15 اسب | 3/4 اینچ | DCL/DML 166 |
| 15 تا 40 اسب | 5/8 اینچ (30 in³) | DCL/DML 305 / 305S |
کاربرد مدل DCL 305S برای کمپرسورها
| برند کمپرسور | مدلهای پیشنهادی |
|---|---|
| دانفوس Maneurop | MT160، MT200، MT250، MT320 |
| بیتزر | 4HE، 6GE، 6FE، 6HE |
| کوپلند اسکرال | ZR190، ZR250، ZR310، ZB114 |
توجه: انتخاب نهایی فیلتر درایر باید بر اساس ظرفیت واقعی سیستم، نوع مبرد، دبی مبرد، طول لولهکشی و سایز خط مایع انجام شود.
مقایسه فیلتر درایرهای دانفوس DCL و DML
| ویژگی | DCL | DML |
|---|---|---|
| نوع اتصال | مهرهای یا جوشی (بسته به مدل) | عمدتاً جوشی (ODF) |
| عملکرد جذب رطوبت | بسیار عالی | بسیار عالی |
| عملکرد جذب اسید | بسیار عالی | بسیار عالی |
| نوع هسته | Solid Core | Solid Core |
| ظرفیت جذب در مدلهای همحجم | یکسان | یکسان |
| تفاوت اصلی | نوع اتصال و کد محصول | نوع اتصال و کد محصول |
نقد و بررسی
فیلتر درایر Danfoss DCL 305S با اتصال جوشی 5/8 اینچ و هسته 30 اینچ مکعب انتخابی ایدهآل برای سیستمهای تبرید صنعتی، سردخانههای بزرگ و چیلرهای با ظرفیت بالا است. اتصال جوشی ODF استحکام بسیار بالایی در برابر لرزش ایجاد کرده و احتمال نشتی را به حداقل میرساند. هسته Solid Core با ظرفیت جذب بالای رطوبت و اسید، از کمپرسور و سایر تجهیزات حساس مدار محافظت کرده و موجب افزایش راندمان، کاهش هزینههای تعمیر و افزایش طول عمر سیستم تبرید میشود.
