برند:دانفوس
مدل:BML 6
کد قطعه:009G0101
نوع محصول:شیر دستی دیافراگمی | Shut-Off Diaphragm Valve

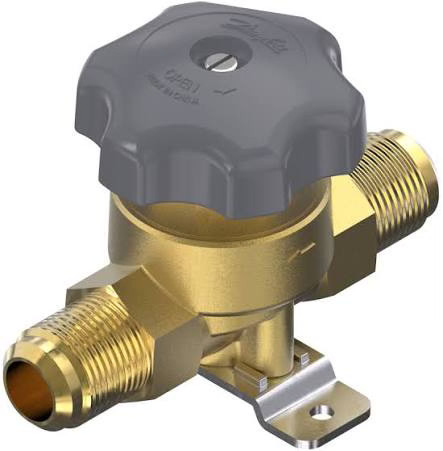

شیر دستی دانفوس مدل BML6 سایز 1/4 اینچ | مهره ای
Danfoss BML 6 Shut-Off Diaphragm Valve 1/4" | Flare
برند:دانفوس (Danfoss)
مشخصات
برند
دانفوس
مدل
BML 6
کد قطعه
009G0101
نوع محصول
شیر دستی دیافراگمی | Shut-Off Diaphragm Valve
نوع اتصال
مهره ای | SAE Flare
سایز اتصال
1/4 اینچ
نوع شیر
مستقیم | Straightway
جنس بدنه
برنج فورج شده
نوع عملکرد
دستی | Hand Wheel
ضریب جریان (kv)
0.30 m³/h
حداکثر فشار کاری (PS/MWP)
28 بار
فشار تست
36.4 بار
محدوده دمای کاری
55- تا 100+ درجه سانتیگراد
جهت جریان
یکطرفه |مطابق فلش روی بدنه
مبردهای سازگار
R22 - R134a - R404A - R407C - R449B - R450A - R507A - R513A - R515B - R516A - R1234yf و سایر مبردهای رایج مورد تأیید دانفوس
کاربرد
خطوط مایع، مکش و گاز داغ سیستمهای تبرید و تهویه مطبوع
توضیحات
شیر دستی Danfoss BML 6 با کد فنی 009G0101 یک شیر قطع و وصل دیافراگمی با اتصال مهرهای (SAE Flare) 1/4 اینچ است که برای کنترل جریان مبرد در خطوط مایع، مکش و گاز داغ سیستمهای تبرید و تهویه مطبوع طراحی شده است. این شیر با بدنه برنجی مقاوم، دیافراگمهای استیل ضدزنگ و صفحه آببندی پلیآمیدی، عملکردی مطمئن و آببندی بسیار مناسبی را در شرایط کاری مختلف فراهم میکند.
یکی از ویژگیهای مهم سری BML استفاده از سه دیافراگم استیل ضدزنگ است که از نشتی مبرد در طول عمر شیر جلوگیری کرده و در کنار طراحی خاص درپوش، مانع نفوذ رطوبت و آلودگی به داخل مجموعه شیر میشود. این ویژگیها باعث شده است که شیرهای BML در انواع سردخانهها، چیلرها، سیستمهای تهویه مطبوع و تجهیزات برودتی تجاری و صنعتی کاربرد گستردهای داشته باشند.
تفاوت اتصال مهرهای و جوشی
| ویژگی | اتصال مهرهای (Flare) | اتصال جوشی (ODF) |
|---|---|---|
| نصب | سریع و آسان | نیاز به جوشکاری |
| سرویس و تعویض | بسیار آسان | زمانبر |
| مقاومت در برابر لرزش | بالا | بسیار بالا |
| احتمال نشتی | کم | بسیار کم |
| مناسب برای | سیستمهای قابل سرویس | پروژههای صنعتی و دائمی |
محل نصب شیر دستی
شیر دستی BML میتواند در بخشهای مختلف مدار تبرید نصب شود:
- خط مایع (Liquid Line)
- خط مکش (Suction Line)
- خط گاز داغ (Hot Gas Line)
- قبل و بعد از کمپرسور
- قبل از شیر برقی
- قبل از شیر انبساط
- ورودی یا خروجی رسیور و کندانسور
راهنمای انتخاب سایز شیر دستی
| سایز اتصال | کاربرد متداول |
|---|---|
| 1/4 اینچ | یونیتهای کوچک، یخچالهای صنعتی، ویترینهای برودتی |
| 3/8 اینچ | سردخانههای کوچک و متوسط |
| 1/2 اینچ | چیلرهای کوچک و سیستمهای متوسط |
| 5/8 تا 7/8 اینچ | سیستمهای صنعتی با ظرفیت بالا |
مقایسه سری BML و BMT
| ویژگی | BML | BMT |
|---|---|---|
| نوع شیر | مستقیم | سهراهه |
| کاربرد | قطع و وصل جریان | سرویس، شارژ و اندازهگیری فشار |
| نوع عملکرد | دستی | دستی |
| محل استفاده | خطوط مایع، مکش و دهش | مدارهای نیازمند انشعاب سرویس |
نقد و بررسی
شیر دستی Danfoss BML 6 یکی از باکیفیتترین شیرهای دیافراگمی مورد استفاده در صنعت تبرید است. استفاده از سه دیافراگم استیل ضدزنگ، بدنه برنجی مقاوم و طراحی دقیق باعث شده این محصول آببندی بسیار مطمئن، گشتاور پایین هنگام باز و بسته شدن و طول عمر بالایی داشته باشد. اتصال مهرهای 1/4 اینچ نیز نصب و سرویس شیر را ساده کرده و آن را به گزینهای مناسب برای سیستمهای تبرید تجاری، سردخانهها و تجهیزات تهویه مطبوع تبدیل میکند.
