برند:امبراکو | Embraco
نوع کمپرسور:یخچالی | Hermetic (بسته)
توان:2 اسب بخار
گاز مبرد:R404a

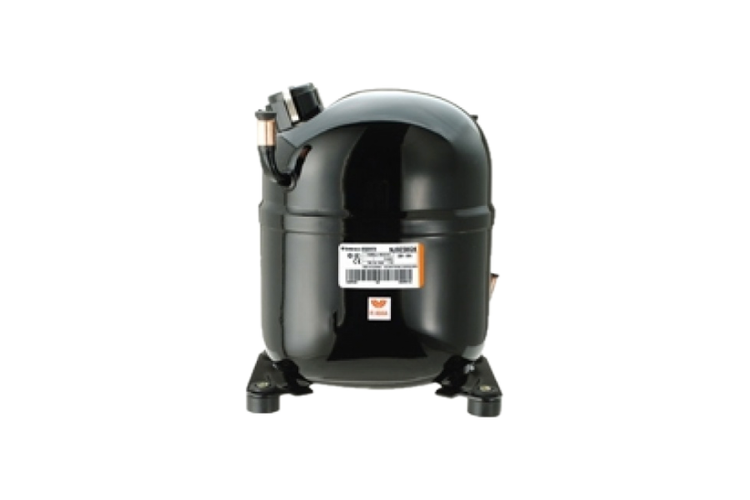

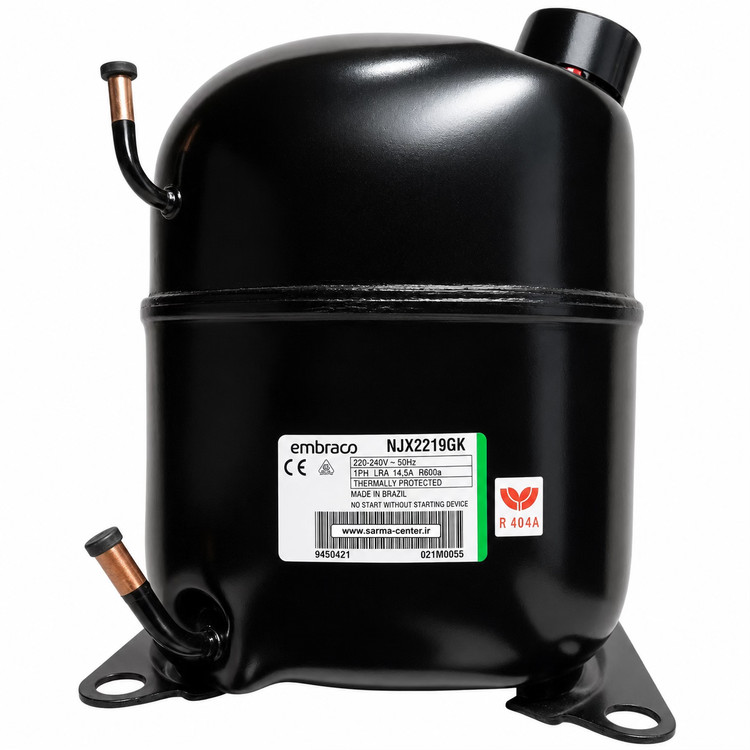

کمپرسور امبراکو ۲ یخچالی مدل NJX2219GK | گاز R404a
Embraco NJX 2219 GK | 2 HP Refrigeration Compressor | R404a
برند:امبراکو (Embraco)
مشخصات
برند
امبراکو | Embraco
نوع کمپرسور
یخچالی | Hermetic (بسته)
توان
2 اسب بخار
گاز مبرد
R404a
ولتاژ
۲۲۰V / 550Hz
کاربرد
یخچال خانگی، صنعتی و فروشگاهی
ساخت کشور
برزیل
توضیحات
کمپرسور امبراکو ۲ اسب یخچالی مدل NJX2219GK یک کمپرسور پیستونی هرمتیک قدرتمند از سری NJX شرکت Embraco است که برای سیستمهای برودتی دمای پایین (LBP) طراحی شده و با مبرد R404A کار میکند. این کمپرسور در تجهیزات برودتی تجاری و صنعتی که به ظرفیت سرمایشی بالا در محدوده دمای پایین نیاز دارند، مورد استفاده قرار میگیرد.
NJX2219GK در نسخه مورد بررسی با برق ۲۳۰ ولت و فرکانس ۵۰ هرتز، تکفاز کار میکند و از موتور CSCR بهره میبرد. CSCR به معنای استفاده از خازن در مدار استارت و ران بوده و در کنار HST (گشتاور راهاندازی بالا)، سیستم موتور را برای راهاندازی کمپرسور در شرایط سخت کاری مناسب میکند. طبق دیتاشیت فنی، مقاومت سیمپیچ استارت حدود ۴.۱۵ اهم و مقاومت سیمپیچ ران حدود ۱.۴۴ اهم در دمای ۲۵ درجه سانتیگراد است.
حجم جابجایی NJX2219GK حدود ۳۸ سانتیمتر مکعب است که برای یک کمپرسور تکفاز ۲ اسب، ظرفیت جابجایی قابل توجهی محسوب میشود. این کمپرسور برای محدوده دمای تبخیر حدود ۴۰- تا ۱۰- درجه سانتیگراد طراحی شده و بنابراین کاربرد اصلی آن در تجهیزات LBP و بهخصوص سیستمهایی است که نیاز به سرمایش قابل توجه در دماهای پایین دارند.
از نظر ظرفیت سرمایشی، مقدار عملکرد NJX2219GK به شرایط تست وابسته است. در دیتاشیت یک نسخه ۲۳۰ ولت ۵۰ هرتز، ظرفیت سرمایشی حدود ۲۰۴۴ وات با راندمان ۱.۴۷ W/W در نقطه مرجع ASHRAE گزارش شده است. در کاتالوگ امبراکو نیز برای همین مدل ظرفیت حدود ۲۰۶۹ وات و راندمان ۱.۴۲ W/W ثبت شده است. این اختلاف جزئی به تفاوت نسخه یا شرایط تست مربوط میشود و نباید آن را بهعنوان ظرفیت ثابت کمپرسور در تمام شرایط کاری در نظر گرفت.
NJX2219GK از خنککاری فن استفاده میکند و برای تجهیزاتی که کمپرسور ساعات طولانی تحت بار کار میکند، طراحی مناسبی دارد. در اطلاعات کاتالوگی این خانواده، فن با ظرفیت هوادهی حدود ۸۰۰ مترمکعب بر ساعت ذکر شده است. استفاده از فن قویتر نسبت به کمپرسورهای کوچکتر، به دفع حرارت مجموعه کمپرسور در بارهای برودتی بالا کمک میکند.
روغن مورد استفاده این مدل Ester / ISO 22 بوده و مقدار شارژ روغن حدود ۷۵۰ میلیلیتر است. مدار تبرید نیز میتواند بسته به طراحی دستگاه با لوله مویی یا شیر انبساط تجهیز شود. حجم روغن بیشتر نسبت به کمپرسورهای کوچکتر سری NE، متناسب با ابعاد و ظرفیت بالاتر مجموعه کمپرسور است.
یکی از نکات مهم NJX2219GK، جریان راهاندازی بالا است. مقدار LRA در دیتاشیت ۵۰ هرتز حدود ۳۸ آمپر اعلام شده است؛ بنابراین استفاده از تجهیزات استارت، خازن، رله و حفاظت موتور متناسب با کد مهندسی دقیق کمپرسور اهمیت زیادی دارد. نمیتوان تجهیزات الکتریکی این مدل را صرفاً بر اساس توان ۲ اسب با یک کمپرسور دیگر جایگزین کرد.
از نظر ساختاری، NJX2219GK کمپرسوری بزرگتر از مدلهای معمول سری NEU است و حجم جابجایی ۳۸ cm³ آن تقریباً بیش از دو برابر بسیاری از کمپرسورهای ۳/۴ اسب خانواده NEU است. این اختلاف نشان میدهد که NJX2219GK برای سیستمهایی طراحی شده که ظرفیت برودتی بسیار بیشتری نسبت به کمپرسورهای کوچکتر نیاز دارند.
در مجموع، Embraco NJX2219GK یک کمپرسور ۲ اسب، R404A، LBP و تکفاز است که با موتور CSCR، گشتاور استارت بالا، جابجایی ۳۸ cm³، خنککاری فن و روغن Ester ISO22، برای سیستمهای برودتی دمای پایین با ظرفیت بالا گزینهای مناسب محسوب میشود.
نقد و بررسی
نقاط قوت
۱. ظرفیت بالا در کاربرد LBP
مهمترین ویژگی NJX2219GK ظرفیت قابل توجه آن برای سیستمهای دمای پایین است. ظرفیت حدود ۲.۰ تا ۲.۱ کیلووات در نقطه مرجع ASHRAE، این مدل را در محدوده کمپرسورهای قدرتمند LBP قرار میدهد. البته ظرفیت واقعی در دمای تبخیر پایینتر از نقطه مرجع کاهش پیدا میکند.
۲. حجم جابجایی بسیار بالا
جابجایی ۳۸ cm³ یکی از مهمترین مزیتهای NJX2219GK است. این حجم جابجایی امکان جابهجایی مقدار بیشتری از مبرد را فراهم میکند و برای سیستمهایی که بار حرارتی بالایی دارند، مزیت محسوب میشود.
۳. موتور CSCR و HST
ترکیب CSCR + HST برای یک کمپرسور ۲ اسب LBP ویژگی مهمی است. HST گشتاور راهاندازی بالایی فراهم میکند و CSCR نیز برای تأمین عملکرد مناسب موتور در زمان استارت و کارکرد طراحی شده است.
۴. خنککاری فن قدرتمند
فن با دبی حدود ۸۰۰ m³/h، نسبت به بسیاری از کمپرسورهای کوچکتر دبی هوای بالاتری دارد و به دفع حرارت کمپرسور کمک میکند. این موضوع در کارکردهای طولانی و سیستمهای تجاری اهمیت زیادی دارد.
۵. مناسب برای تجهیزات دمای پایین
محدوده کاربرد حدود ۴۰- تا ۱۰- درجه سانتیگراد تبخیر باعث میشود NJX2219GK برای تجهیزات فریزری و سردخانهای دمای پایین مناسب باشد.
۶. ظرفیت مناسب برای سیستمهای بزرگتر
در مقایسه با کمپرسورهای ۳/۴ یا ۱ اسب LBP، NJX2219GK برای سیستمهایی که بار برودتی بیشتری دارند گزینه بسیار قدرتمندتری است. بنابراین در پروژههای صنعتی و تجاری بزرگتر، استفاده از یک کمپرسور در این رده میتواند طراحی سیستم را سادهتر کند.
نقاط ضعف
۱. جریان راهاندازی بالا
LRA حدود ۳۸ آمپر نشان میدهد که کمپرسور در زمان استارت جریان قابل توجهی نیاز دارد. بنابراین مدار برق باید توانایی تحمل جریان راهاندازی را داشته باشد و انتخاب صحیح خازن، رله و حفاظت موتور ضروری است.
۲. مصرف برق بیشتر نسبت به کمپرسورهای کوچکتر
طبیعی است که یک کمپرسور ۲ اسب برای تأمین ظرفیت بالاتر، توان ورودی بیشتری نسبت به کمپرسورهای کوچکتر مصرف کند. بنابراین استفاده از NJX2219GK در یک سیستم کوچک که به چنین ظرفیتی نیاز ندارد، از نظر اقتصادی منطقی نیست.
۳. ابعاد و وزن بالاتر
حجم جابجایی ۳۸ cm³ و شارژ روغن ۷۵۰ میلیلیتر نشاندهنده ابعاد و ساختار بزرگتر این کمپرسور است. در نتیجه فضای نصب، پایهها و استحکام شاسی باید متناسب با این کمپرسور در نظر گرفته شود.
۴. انتخاب آن باید بر اساس ظرفیت واقعی سیستم باشد
۲ اسب بودن بهتنهایی برای انتخاب این کمپرسور کافی نیست. اگر اواپراتور، کندانسور یا شیر انبساط ظرفیت لازم برای کمپرسور را نداشته باشند، نصب یک کمپرسور بزرگتر الزاماً باعث عملکرد بهتر سیستم نخواهد شد.
۵. حساسیت بیشتر به طراحی صحیح مدار
به دلیل ظرفیت و حجم جابجایی بالا، طراحی صحیح لولهکشی، انتخاب شیر انبساط، ظرفیت کندانسور و اواپراتور و همچنین برگشت مناسب روغن اهمیت بیشتری پیدا میکند.
مقایسه موتوری و الکتریکی
| ویژگی | NJX2219GK |
|---|---|
| نوع موتور | CSCR |
| گشتاور استارت | HST |
| برق | ۲۳۰V |
| فرکانس | ۵۰Hz |
| فاز | تکفاز |
| LRA | حدود ۳۸A |
| مقاومت سیمپیچ استارت | حدود 4.15Ω |
| مقاومت سیمپیچ ران | حدود 1.44Ω |
| خنککاری | فن |
| دبی فن | حدود ۸۰۰ m³/h |
| سیستم استارت | خازنی |
| نوع حفاظت/قطعات الکتریکی | وابسته به کد مهندسی |
اطلاعات مقاومت سیمپیچ و LRA از دیتاشیت مهندسی NJX2219GK گرفته شده و برای انتخاب قطعات الکتریکی باید کد مهندسی دقیق روی پلاک کمپرسور ملاک قرار گیرد.
مقایسه ظرفیت و مشخصات برودتی
| ویژگی | NJX2219GK |
|---|---|
| مبرد | R404A |
| کاربرد | LBP |
| محدوده تبخیر | ۴۰- تا ۱۰- °C |
| توان تجاری | ۲ HP |
| جابجایی | 38 cm³ |
| ظرفیت ASHRAE | حدود 2044–2069 W |
| راندمان مرجع | حدود 1.42–1.47 W/W |
| روغن | Ester / ISO22 |
| شارژ روغن | 750 ml |
| تجهیز انبساطی | لوله مویی / شیر انبساط |
| خنککاری | فن |
| دبی فن | حدود 800 m³/h |
ظرفیتهای ذکرشده مربوط به نقاط تست استاندارد هستند و ظرفیت واقعی کمپرسور با دمای تبخیر و کندانس تغییر میکند.
جدول جمعبندی
| مشخصه | NJX2219GK |
|---|---|
| برند | Embraco |
| مدل | NJX2219GK |
| توان تجاری | ۲ اسب بخار |
| نوع | پیستونی هرمتیک |
| مبرد | R404A |
| کاربرد | LBP |
| ولتاژ | ۲۳۰V |
| فرکانس | ۵۰Hz |
| فاز | تکفاز |
| موتور | CSCR |
| گشتاور استارت | HST |
| جابجایی | 38 cm³ |
| ظرفیت مرجع | حدود 2.0–2.1 kW |
| راندمان مرجع | حدود 1.42–1.47 W/W |
| محدوده تبخیر | ۴۰- تا ۱۰- °C |
| خنککاری | فن |
| دبی فن | حدود 800 m³/h |
| روغن | Ester / ISO22 |
| شارژ روغن | 750 ml |
| LRA | حدود 38 A |
| تجهیز انبساطی | Capillary / Expansion Valve |
| محل ساخت نسخه دیتاشیت | اسلواکی |
نتیجه نهایی
امبراکو NJX2219GK یک کمپرسور قدرتمند ۲ اسب برای سیستمهای R404A در محدوده LBP است. جابجایی ۳۸ cm³، موتور CSCR با HST، خنککاری فن، ظرفیت حدود ۲ کیلووات در شرایط مرجع و شارژ روغن ۷۵۰ میلیلیتر، آن را در رده کمپرسورهای بزرگ و مناسب تجهیزات برودتی تجاری و صنعتی قرار میدهد.
نقطه قوت اصلی آن ترکیب ظرفیت بالا و توانایی کار در محدوده دمای پایین است؛ در مقابل، جریان راهاندازی حدود ۳۸ آمپر، ابعاد بزرگتر و نیاز به طراحی صحیح مدار از مواردی هستند که هنگام انتخاب باید در نظر گرفته شوند.
برای تعویض این کمپرسور نیز صرفاً مشابه بودن توان اسمی کافی نیست. مبرد، محدوده LBP، ظرفیت در دمای تبخیر واقعی، حجم جابجایی، سیستم CSCR، خازن و رله استارت، ظرفیت اواپراتور و کندانسور و سایز لولهها باید با یکدیگر تطبیق داشته باشند.
در مجموع، NJX2219GK را میتوان یک گزینه مناسب برای فریزرها، سردخانهها و تجهیزات تجاری/صنعتی دمای پایین با بار برودتی بالا دانست؛ بهخصوص در سیستمهایی که واقعاً به ظرفیت در محدوده ۲ کیلووات و کمپرسور تکفاز نیاز دارند.
