برند:دانفوس
مدل:BML 10
کد قطعه:009G0127
نوع محصول:شیر دستی دیافراگمی | Shut-Off Diaphragm Valve

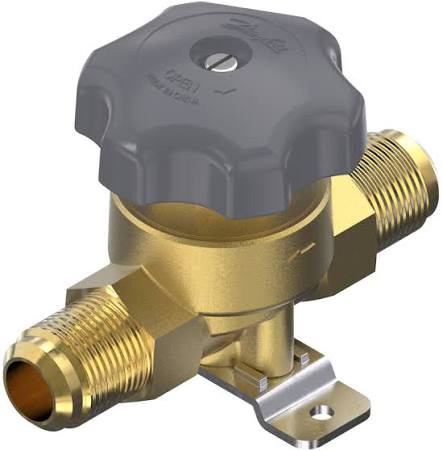

شیر دستی دانفوس مدل BML10 سایز ۳/۸ اینچ | مهره ای
Danfoss BML 10 Shut-Off Diaphragm Valve 3/8" | Flare
برند:دانفوس (Danfoss)
مشخصات
برند
دانفوس
مدل
BML 10
کد قطعه
009G0127
نوع محصول
شیر دستی دیافراگمی | Shut-Off Diaphragm Valve
نوع اتصال
مهره ای | SAE Flare
سایز اتصال
۳/۸ اینچ
نوع شیر
مستقیم | Straightway
جنس بدنه
برنج فورج شده
نوع عملکرد
دستی | Hand Wheel
ضریب جریان (kv)
0.30 m³/h
حداکثر فشار کاری (PS/MWP)
28 بار
فشار تست
36.4 بار
محدوده دمای کاری
55- تا 100+ درجه سانتیگراد
جهت جریان
یکطرفه |مطابق فلش روی بدنه
مبردهای سازگار
R22 - R134a - R404A - R407C - R449B - R450A - R507A - R513A - R515B - R516A - R1234yf و سایر مبردهای رایج مورد تأیید دانفوس
کاربرد
خطوط مایع، مکش و گاز داغ سیستمهای تبرید و تهویه مطبوع
توضیحات
شیر دستی Danfoss BML 10 با کد فنی 009G0127 یک شیر قطع و وصل دیافراگمی (Shut-off Valve) با اتصال مهرهای (SAE Flare) 3/8 اینچ است که برای ایزوله کردن جریان مبرد در خطوط مایع، مکش و گاز داغ سیستمهای تبرید و تهویه مطبوع طراحی شده است. این مدل با بدنه برنجی فورجشده، فلکه دستی مقاوم و سیستم آببندی دیافراگمی، عملکردی مطمئن و عمر کاری بالایی را در شرایط مختلف فراهم میکند.
سری BML از سه دیافراگم استیل ضدزنگ برای جلوگیری از نشتی مبرد استفاده میکند. همچنین صفحه آببندی از جنس پلیآمید باعث میشود شیر با حداقل گشتاور باز و بسته شده و در حالت بسته، آببندی کامل ایجاد کند. این ویژگیها موجب شدهاند شیرهای BML در سردخانهها، چیلرها، سیستمهای تهویه مطبوع و تجهیزات تبرید تجاری و صنعتی کاربرد گستردهای داشته باشند.
تفاوت اتصال مهرهای و جوشی
| ویژگی | اتصال مهرهای (Flare) | اتصال جوشی (ODF) |
|---|---|---|
| نصب | سریع و آسان | نیاز به جوشکاری |
| سرویس و تعویض | بسیار آسان | زمانبر |
| مقاومت در برابر لرزش | بالا | بسیار بالا |
| احتمال نشتی | کم | بسیار کم |
| مناسب برای | سیستمهای قابل سرویس | پروژههای صنعتی و دائمی |
محل نصب شیر دستی
شیر دستی BML 10 در بخشهای مختلف مدار تبرید قابل نصب است:
- خط مایع (Liquid Line)
- خط مکش (Suction Line)
- خط گاز داغ (Hot Gas Line)
- قبل و بعد از کمپرسور
- قبل از شیر برقی
- قبل از شیر انبساط
- ورودی و خروجی رسیور و کندانسور
راهنمای انتخاب سایز شیر دستی
| سایز اتصال | کاربرد متداول |
|---|---|
| 1/4 اینچ | یونیتهای کوچک و ویترینهای برودتی |
| 3/8 اینچ | سردخانههای کوچک و متوسط، کندانسینگ یونیتها |
| 1/2 اینچ | سیستمهای تبرید متوسط |
| 5/8 تا 7/8 اینچ | چیلرها و سیستمهای صنعتی |
مقایسه سری BML و BMT
| ویژگی | BML | BMT |
|---|---|---|
| نوع شیر | مستقیم | سهراهه |
| کاربرد | قطع و وصل جریان | سرویس، شارژ و اندازهگیری فشار |
| نوع عملکرد | دستی | دستی |
| محل استفاده | خطوط مایع، مکش و دهش | مدارهای نیازمند انشعاب سرویس |
نقد و بررسی
شیر دستی Danfoss BML 10 یکی از پرکاربردترین شیرهای دیافراگمی در صنعت تبرید است. اتصال مهرهای 3/8 اینچ، ضریب جریان 0.84 m³/h، تحمل فشار کاری 28 بار و استفاده از سه دیافراگم استیل ضدزنگ، این محصول را به گزینهای مطمئن برای ایزوله کردن مدارهای برودتی تبدیل کرده است. کیفیت ساخت بالای دانفوس، آببندی کامل و سهولت سرویس، از مهمترین مزایای این شیر محسوب میشوند.
