برند:دانفوس
مدل:BML 12
کد قطعه:009G0141
نوع محصول:شیر دستی دیافراگمی | Shut-Off Diaphragm Valve

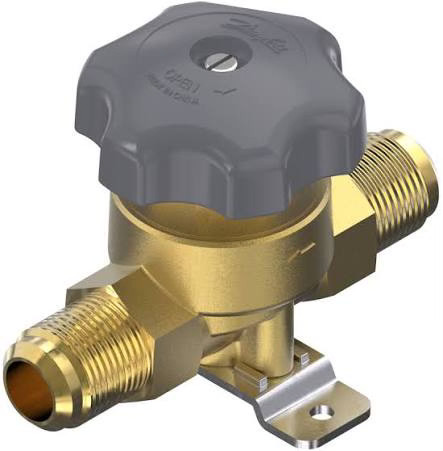

شیر دستی دانفوس مدل BML12 سایز ۱/۲ اینچ | مهره ای
Danfoss BML 12 Shut-Off Diaphragm Valve 1/2" | Flare
برند:دانفوس (Danfoss)
مشخصات
برند
دانفوس
مدل
BML 12
کد قطعه
009G0141
نوع محصول
شیر دستی دیافراگمی | Shut-Off Diaphragm Valve
نوع اتصال
مهره ای | SAE Flare
سایز اتصال
1/2 اینچ
نوع شیر
مستقیم | Straightway
جنس بدنه
برنج فورج شده
نوع عملکرد
دستی | Hand Wheel
ضریب جریان (kv)
1.5 m³/h
حداکثر فشار کاری (PS/MWP)
28 بار
فشار تست
36.4 بار
محدوده دمای کاری
55- تا 100+ درجه سانتیگراد
جهت جریان
یکطرفه |مطابق فلش روی بدنه
مبردهای سازگار
R22 - R134a - R404A - R407C - R449B - R450A - R507A - R513A - R515B - R516A - R1234yf و سایر مبردهای رایج مورد تأیید دانفوس
کاربرد
خطوط مایع، مکش و گاز داغ سیستمهای تبرید و تهویه مطبوع
توضیحات
شیر دستی Danfoss BML 12 با کد فنی 009G0141 یک شیر قطع و وصل دیافراگمی (Shut-Off Valve) با اتصال مهرهای (SAE Flare) 1/2 اینچ است که برای ایزوله کردن جریان مبرد در خطوط مایع، مکش و گاز داغ سیستمهای تبرید و تهویه مطبوع طراحی شده است. بدنه این شیر از برنج فورجشده ساخته شده و به لطف طراحی مستقیم (Straightway) و ضریب جریان 1.50 m³/h، افت فشار کمی در مدار ایجاد میکند.
سری BML دانفوس به سه دیافراگم استیل ضدزنگ مجهز شده است که از نشتی مبرد در تمام طول عمر شیر جلوگیری میکنند. همچنین صفحه آببندی پلیآمیدی با گشتاور کم، باز و بسته شدن نرم شیر و آببندی کامل را تضمین میکند. این ویژگیها باعث شده است که شیرهای سری BML در سردخانهها، چیلرها، کندانسینگ یونیتها و سیستمهای تهویه مطبوع از محبوبترین شیرهای دستی بازار باشند.
تفاوت اتصال مهرهای و جوشی
| ویژگی | اتصال مهرهای (Flare) | اتصال جوشی (ODF) |
|---|---|---|
| نصب | سریع و آسان | نیاز به جوشکاری |
| سرویس و تعویض | بسیار آسان | زمانبر |
| مقاومت در برابر لرزش | بالا | بسیار بالا |
| احتمال نشتی | کم | بسیار کم |
| مناسب برای | سیستمهای قابل سرویس | پروژههای صنعتی و دائمی |
محل نصب شیر دستی
شیر دستی BML 12 در بخشهای مختلف مدار تبرید قابل استفاده است:
- خط مایع (Liquid Line)
- خط مکش (Suction Line)
- خط گاز داغ (Hot Gas Line)
- قبل و بعد از کمپرسور
- قبل از شیر برقی
- قبل از شیر انبساط
- ورودی و خروجی رسیور و کندانسور
راهنمای انتخاب سایز شیر دستی
| سایز اتصال | کاربرد متداول |
|---|---|
| 1/4 اینچ | یخچالها و ویترینهای برودتی |
| 3/8 اینچ | سردخانههای کوچک |
| 1/2 اینچ | سردخانههای متوسط، چیلرهای کوچک و کندانسینگ یونیتها |
| 5/8 تا 7/8 اینچ | سیستمهای تبرید صنعتی |
مقایسه سری BML و BMT
| ویژگی | BML | BMT |
|---|---|---|
| نوع شیر | مستقیم | سهراهه |
| کاربرد | قطع و وصل جریان | سرویس، شارژ و اندازهگیری فشار |
| نوع عملکرد | دستی | دستی |
| محل استفاده | خطوط مایع، مکش و گاز داغ | مدارهای نیازمند انشعاب سرویس |
نقد و بررسی
شیر دستی Danfoss BML 12 با اتصال مهرهای 1/2 اینچ یکی از پرکاربردترین شیرهای قطع و وصل در سیستمهای تبرید تجاری و صنعتی است. طراحی دیافراگمی با سه دیافراگم استیل ضدزنگ، تحمل فشار کاری 28 بار، ضریب جریان مناسب و کیفیت ساخت بالای دانفوس، این محصول را به گزینهای ایدهآل برای ایزوله کردن بخشهای مختلف مدار تبرید تبدیل کرده است. نصب آسان، آببندی مطمئن و عمر طولانی از مهمترین مزایای این مدل به شمار میروند.
