برند:دانفوس
مدل:BML 15
کد قطعه:009G0168
نوع محصول:شیر دستی دیافراگمی | Shut-Off Diaphragm Valve

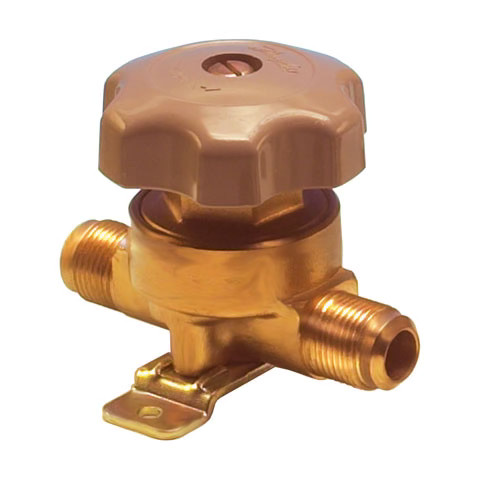

شیر دستی دانفوس مدل BML15 سایز ۵/۸ اینچ | مهره ای
Danfoss BML 15 Shut-Off Diaphragm Valve 5/8" | Flare
برند:دانفوس (Danfoss)
مشخصات
برند
دانفوس
مدل
BML 15
کد قطعه
009G0168
نوع محصول
شیر دستی دیافراگمی | Shut-Off Diaphragm Valve
نوع اتصال
مهره ای | SAE Flare
سایز اتصال
5/8 اینچ
نوع شیر
مستقیم | Straightway
جنس بدنه
برنج فورج شده
نوع عملکرد
دستی | Hand Wheel
ضریب جریان (kv)
1.5 m³/h
حداکثر فشار کاری (PS/MWP)
28 بار
فشار تست
36.4 بار
محدوده دمای کاری
55- تا 100+ درجه سانتیگراد
جهت جریان
یکطرفه |مطابق فلش روی بدنه
مبردهای سازگار
R22 - R134a - R404A - R407C - R449B - R450A - R507A - R513A - R515B - R516A - R1234yf و سایر مبردهای رایج مورد تأیید دانفوس
کاربرد
خطوط مایع، مکش و گاز داغ سیستمهای تبرید و تهویه مطبوع
توضیحات
شیر دستی Danfoss BML 12S با کد فنی 009G0142 یک شیر قطع و وصل دیافراگمی با اتصال جوشی (ODF) سایز 1/2 اینچ است که برای ایزوله کردن جریان مبرد در خطوط مایع، مکش و گاز داغ طراحی شده است. این مدل به دلیل اتصال جوشی، استحکام مکانیکی بسیار بالایی داشته و احتمال نشتی در آن به حداقل میرسد، به همین دلیل انتخابی ایدهآل برای سردخانهها، چیلرها و سیستمهای تبرید صنعتی محسوب میشود.
سری BML دانفوس دارای سه دیافراگم استیل ضدزنگ است که از نشتی مبرد در طول عمر شیر جلوگیری میکند. همچنین صفحه آببندی پلیآمیدی باعث بسته شدن کامل شیر با حداقل گشتاور شده و درپوش مخصوص از ورود رطوبت و آلودگی به داخل مجموعه جلوگیری میکند. این ویژگیها باعث افزایش طول عمر شیر و کاهش هزینههای نگهداری سیستم میشوند.
تفاوت اتصال جوشی و مهرهای
| ویژگی | اتصال جوشی (ODF) | اتصال مهرهای (Flare) |
|---|---|---|
| استحکام اتصال | بسیار بالا | بالا |
| احتمال نشتی | بسیار کم | کم |
| نصب | نیازمند جوشکاری | نصب سریع |
| سرویس و تعویض | دشوارتر | آسانتر |
| کاربرد | پروژههای صنعتی و دائمی | سیستمهای قابل سرویس |
محل نصب شیر دستی
- خط مایع (Liquid Line)
- خط مکش (Suction Line)
- خط گاز داغ (Hot Gas Line)
- قبل و بعد از کمپرسور
- قبل از شیر برقی
- قبل از شیر انبساط
- ورودی و خروجی کندانسور و رسیور
راهنمای انتخاب سایز
| سایز اتصال | کاربرد متداول |
|---|---|
| 1/4 اینچ | یخچالها و ویترینهای برودتی |
| 3/8 اینچ | سردخانههای کوچک |
| 1/2 اینچ | سردخانههای متوسط، چیلرهای کوچک و کندانسینگ یونیتها |
| 5/8 تا 7/8 اینچ | سیستمهای تبرید صنعتی |
مقایسه BML مهرهای و BML جوشی
| ویژگی | BML (Flare) | BMLS (ODF) |
|---|---|---|
| نوع اتصال | مهرهای | جوشی |
| سرعت نصب | بالا | متوسط |
| استحکام اتصال | بالا | بسیار بالا |
| احتمال نشتی | کم | بسیار کم |
| مناسب برای | سرویس و تعمیرات | نصب دائمی |
نقد و بررسی
شیر دستی Danfoss BML 12S با اتصال جوشی 1/2 اینچ یکی از مطمئنترین شیرهای قطع و وصل برای سیستمهای تبرید صنعتی و تجاری است. اتصال ODF، تحمل فشار کاری 28 بار، طراحی دیافراگمی با سه دیافراگم استیل ضدزنگ و کیفیت ساخت بالای دانفوس، این محصول را به گزینهای ایدهآل برای نصب دائمی در خطوط مایع، مکش و گاز داغ تبدیل کرده است. در پروژههایی که دوام، آببندی کامل و حداقل احتمال نشتی اهمیت دارد، مدل 009G0142 انتخابی مناسب محسوب میشود.
