برند:دانفوس
مدل:BML 1۵ S
کد قطعه:009G0162
نوع محصول:شیر دستی دیافراگمی | Shut-Off Diaphragm Valve

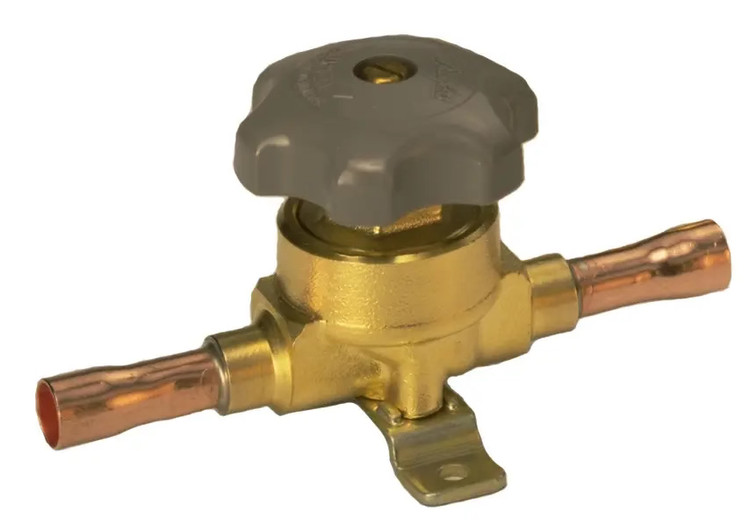

شیر دستی دانفوس مدل BML15S سایز ۵/۸ اینچ | جوشی
Danfoss BML 15 S Shut-Off Diaphragm Valve 5/8" | ODF
برند:دانفوس (Danfoss)
مشخصات
برند
دانفوس
مدل
BML 1۵ S
کد قطعه
009G0162
نوع محصول
شیر دستی دیافراگمی | Shut-Off Diaphragm Valve
نوع اتصال
جوشی | Solder ODF
سایز اتصال
۵/۸ اینچ
نوع شیر
مستقیم | Straightway
جنس بدنه
برنج فورج شده
نوع عملکرد
دستی | Hand Wheel
ضریب جریان (kv)
2.2 m³/h
حداکثر فشار کاری (PS/MWP)
28 بار
فشار تست
36.4 بار
محدوده دمای کاری
55- تا 100+ درجه سانتیگراد
جهت جریان
یکطرفه |مطابق فلش روی بدنه
مبردهای سازگار
R22 - R134a - R404A - R407C - R449B - R450A - R507A - R513A - R515B - R516A - R1234yf و سایر مبردهای رایج مورد تأیید دانفوس
کاربرد
خطوط مایع، مکش و گاز داغ سیستمهای تبرید و تهویه مطبوع
توضیحات
شیر دستی Danfoss BML 15S با کد فنی 009G0162 یک شیر قطع و وصل دیافراگمی با اتصال جوشی (ODF) 5/8 اینچ است که برای ایزوله کردن جریان مبرد در خطوط مایع، مکش و گاز داغ سیستمهای تبرید و تهویه مطبوع طراحی شده است. اتصال جوشی این مدل، استحکام بسیار بالایی ایجاد کرده و احتمال نشتی را به حداقل میرساند؛ به همین دلیل در سردخانهها، چیلرها و سیستمهای تبرید صنعتی کاربرد گستردهای دارد.
سری BML دانفوس به سه دیافراگم از جنس استیل ضدزنگ مجهز است که در تمام طول عمر شیر از نشتی مبرد جلوگیری میکنند. همچنین صفحه آببندی پلیآمیدی با گشتاور کم، باز و بسته شدن نرم و آببندی کامل را فراهم میکند. درپوش شیر نیز با طراحی ویژه از ورود رطوبت و آلودگی به داخل مجموعه جلوگیری کرده و عمر مفید شیر را افزایش میدهد.
تفاوت اتصال جوشی و مهرهای
| ویژگی | اتصال جوشی (ODF) | اتصال مهرهای (Flare) |
|---|---|---|
| استحکام اتصال | بسیار بالا | بالا |
| احتمال نشتی | بسیار کم | کم |
| نصب | نیاز به جوشکاری | نصب سریع |
| سرویس و تعویض | دشوارتر | آسانتر |
| مناسب برای | پروژههای صنعتی و دائمی | سیستمهای قابل سرویس |
محل نصب شیر دستی
- خط مایع (Liquid Line)
- خط مکش (Suction Line)
- خط گاز داغ (Hot Gas Line)
- قبل و بعد از کمپرسور
- قبل از شیر برقی
- قبل از شیر انبساط
- ورودی و خروجی کندانسور و رسیور
راهنمای انتخاب سایز
| سایز اتصال | کاربرد متداول |
|---|---|
| 1/4 اینچ | یخچالهای صنعتی و ویترینهای برودتی |
| 3/8 اینچ | سردخانههای کوچک |
| 1/2 اینچ | کندانسینگ یونیتهای متوسط |
| 5/8 اینچ | سردخانههای متوسط و بزرگ، چیلرها و سیستمهای صنعتی |
| 3/4 تا 7/8 اینچ | سیستمهای تبرید با ظرفیت بالا |
مقایسه BML مهرهای و BML جوشی
| ویژگی | BML (Flare) | BMLS (ODF) |
|---|---|---|
| نوع اتصال | مهرهای | جوشی |
| سرعت نصب | بالا | متوسط |
| استحکام اتصال | بالا | بسیار بالا |
| احتمال نشتی | کم | بسیار کم |
| مناسب برای | سرویس و تعمیرات | نصب دائمی |
نقد و بررسی
شیر دستی Danfoss BML 15S با اتصال جوشی 5/8 اینچ یکی از گزینههای حرفهای برای ایزوله کردن مدارهای تبرید در پروژههای صنعتی است. ضریب جریان 2.2 m³/h، تحمل فشار کاری 28 بار، طراحی دیافراگمی با سه دیافراگم استیل ضدزنگ و بدنه برنجی فورجشده، عملکردی مطمئن و طول عمر بالا را تضمین میکنند. این مدل برای استفاده در خطوط مایع، مکش و گاز داغ سردخانهها، چیلرها و سیستمهای تهویه مطبوع انتخابی قابل اعتماد است.
