برند:دانفوس
مدل:BML 22
کد قطعه:009G0191
نوع محصول:شیر دستی دیافراگمی | Shut-Off Diaphragm Valve

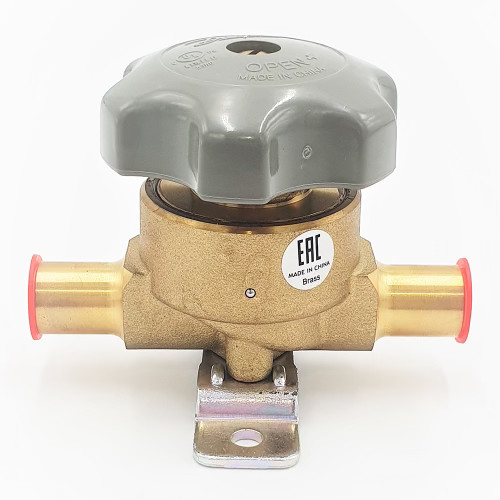

شیر دستی دانفوس مدل BML22 سایز ۷/۸ اینچ | جوشی
Danfoss BML 22 Shut-Off Diaphragm Valve 7/8" | ODF
برند:دانفوس (Danfoss)
مشخصات
برند
دانفوس
مدل
BML 22
کد قطعه
009G0191
نوع محصول
شیر دستی دیافراگمی | Shut-Off Diaphragm Valve
نوع اتصال
جوشی | Solder ODF
سایز اتصال
7/8 اینچ
نوع شیر
مستقیم | Straightway
جنس بدنه
برنج فورج شده
نوع عملکرد
دستی | Hand Wheel
ضریب جریان (kv)
2.9 m³/h
حداکثر فشار کاری (PS/MWP)
28 بار
فشار تست
36.4 بار
محدوده دمای کاری
55- تا 100+ درجه سانتیگراد
جهت جریان
یکطرفه |مطابق فلش روی بدنه
مبردهای سازگار
R22 - R134a - R404A - R407C - R449B - R450A - R507A - R513A - R515B - R516A - R1234yf و سایر مبردهای رایج مورد تأیید دانفوس
کاربرد
خطوط مایع، مکش و گاز داغ سیستمهای تبرید و تهویه مطبوع
توضیحات
شیر دستی Danfoss BML 22S با کد فنی 009G0191 یک شیر قطع و وصل دیافراگمی با اتصال جوشی (ODF) سایز 7/8 اینچ (22 میلیمتر) است که برای ایزوله کردن جریان مبرد در خطوط مایع، مکش و گاز داغ سیستمهای تبرید و تهویه مطبوع طراحی شده است. اتصال جوشی این مدل، استحکام بسیار بالایی ایجاد کرده و احتمال نشتی را به حداقل میرساند؛ ازاینرو انتخابی ایدهآل برای سردخانهها، چیلرها، کندانسینگ یونیتها و پروژههای صنعتی محسوب میشود.
سری BML دانفوس از سه دیافراگم استیل ضدزنگ بهره میبرد که در تمام طول عمر شیر از نشتی مبرد جلوگیری میکنند. همچنین صفحه آببندی پلیآمیدی باعث بسته شدن کامل شیر با حداقل گشتاور شده و درپوش مخصوص از ورود رطوبت و آلودگی به داخل مجموعه جلوگیری میکند. این طراحی باعث افزایش طول عمر شیر و کاهش هزینههای نگهداری سیستم میشود.
تفاوت اتصال جوشی و مهرهای
| ویژگی | اتصال جوشی (ODF) | اتصال مهرهای (Flare) |
|---|---|---|
| استحکام اتصال | بسیار بالا | بالا |
| احتمال نشتی | بسیار کم | کم |
| نصب | نیاز به جوشکاری | نصب سریع |
| سرویس و تعویض | دشوارتر | آسانتر |
| مناسب برای | پروژههای صنعتی و دائمی | سیستمهای قابل سرویس |
محل نصب شیر دستی
- خط مایع (Liquid Line)
- خط مکش (Suction Line)
- خط گاز داغ (Hot Gas Line)
- قبل و بعد از کمپرسور
- قبل از شیر برقی
- قبل از شیر انبساط
- ورودی و خروجی کندانسور و رسیور
راهنمای انتخاب سایز
| سایز اتصال | کاربرد متداول |
|---|---|
| 1/4 اینچ | یخچالهای صنعتی و ویترینهای برودتی |
| 3/8 اینچ | سردخانههای کوچک |
| 1/2 اینچ | کندانسینگ یونیتهای متوسط |
| 5/8 اینچ | سردخانههای متوسط |
| 7/8 اینچ | سردخانههای بزرگ، چیلرها و سیستمهای تبرید صنعتی |
مقایسه BML مهرهای و BML جوشی
| ویژگی | BML (Flare) | BMLS (ODF) |
|---|---|---|
| نوع اتصال | مهرهای | جوشی |
| سرعت نصب | بالا | متوسط |
| استحکام اتصال | بالا | بسیار بالا |
| احتمال نشتی | کم | بسیار کم |
| مناسب برای | سرویس و تعمیرات | نصب دائمی |
نقد و بررسی
شیر دستی Danfoss BML 22S با اتصال جوشی 7/8 اینچ یکی از پرکاربردترین شیرهای قطع و وصل در سیستمهای تبرید صنعتی و سردخانهای است. ضریب جریان 2.9 m³/h، تحمل فشار کاری 28 بار، طراحی دیافراگمی با سه دیافراگم استیل ضدزنگ و بدنه برنجی فورجشده، عملکردی مطمئن، آببندی کامل و طول عمر بالا را تضمین میکنند. اگر به دنبال یک شیر دستی اصلی دانفوس برای نصب دائمی در خطوط مایع، مکش یا گاز داغ هستید، مدل 009G0191 انتخابی حرفهای و قابل اعتماد است.
