برند:دانفوس
مدل:SGI 6 S
کد قطعه:014-0034
نوع محصول:سایت گلاس با نشانگر رطوبت | Sight Glass

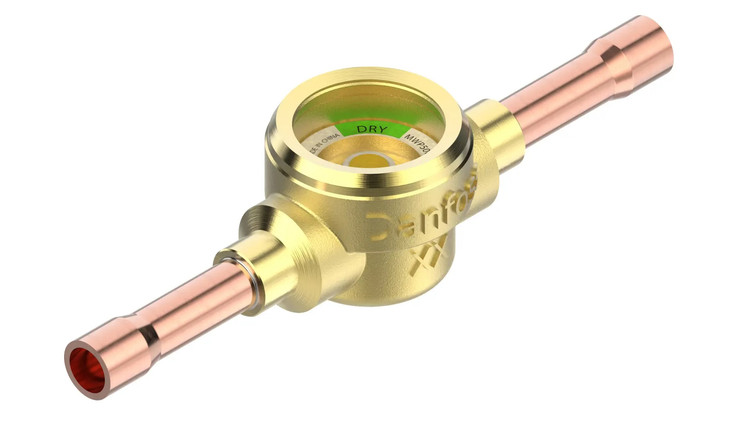

سایت گلاس دانفوس مدل SGI6S سایز ۱/۴ اینچ | جوشی
Danfoss SGI 6 S Sight Glass with Moisture Indicator 1/4" | ODF
برند:دانفوس (Danfoss)
مشخصات
برند
دانفوس
مدل
SGI 6 S
کد قطعه
014-0034
نوع محصول
سایت گلاس با نشانگر رطوبت | Sight Glass
نوع اتصال
جوشی | Solder ODF
سایز اتصال
1/4 اینچ
نوع نشانگر
Moisture Indicator (I Indicator)
حداکثر فشار کاری
۳۵ بار | psi 500
محدوده دمای کاری
50- تا 80+ درجه سانتیگراد
سازگار با گاز
R22 - R134a - R404A - R407C - R448A - R449A - R450A - R452A - R507A و سایر مبردهای سازگار با سری SGI
محل نصب
خط مایع | Liguid Line
کاربرد
نمایش جریان مبرد و وضعیت رطوبت سیستم تبرید
جنس بدنه
برنج
توضیحات
سایت گلاس Danfoss SGI 6S با کد فنی 014-0034 یک نشانگر جریان و رطوبت مبرد با اتصال جوشی (ODF) 1/4 اینچ است که برای نصب در خط مایع سیستمهای تبرید، سردخانه و تهویه مطبوع طراحی شده است. این قطعه امکان مشاهده عبور مبرد و همچنین کنترل میزان رطوبت مدار را بدون نیاز به باز کردن سیستم فراهم میکند.
اندیکاتور رطوبت در شرایط عادی و خشک به رنگ سبز بوده و در صورت افزایش رطوبت به سمت زرد تغییر رنگ میدهد. این قابلیت به تکنسین کمک میکند تا زمان تعویض فیلتر درایر یا بررسی نشتی و ورود رطوبت به مدار را بهسرعت تشخیص دهد. اتصال جوشی ODF نیز استحکام بیشتری نسبت به مدلهای مهرهای ایجاد کرده و احتمال نشتی را به حداقل میرساند؛ به همین دلیل این مدل برای نصب دائمی در پروژههای صنعتی و سردخانهای بسیار مناسب است.
تفاوت اتصال جوشی و مهرهای
| ویژگی | جوشی (ODF) | مهرهای (Flare) |
|---|---|---|
| استحکام اتصال | بسیار بالا | بالا |
| احتمال نشتی | بسیار کم | کم |
| نصب | نیاز به جوشکاری | نصب سریع |
| سرویس و تعویض | دشوارتر | آسانتر |
| مناسب برای | پروژههای صنعتی و دائمی | سیستمهای قابل سرویس |
محل نصب سایت گلاس
ترتیب استاندارد نصب در مدار تبرید:
کمپرسور → کندانسور → رسیور → فیلتر درایر → سایت گلاس → شیر برقی → شیر انبساط → اواپراتور
نصب سایت گلاس بعد از فیلتر درایر باعث میشود عملکرد درایر و میزان رطوبت مدار بهصورت دقیق قابل بررسی باشد.
تفسیر وضعیت سایت گلاس
| وضعیت مشاهده شده | تفسیر |
|---|---|
| مایع شفاف و بدون حباب | عملکرد صحیح سیستم |
| وجود حباب | کمبود مبرد، افت فشار یا فلش گاز |
| رنگ سبز | مدار خشک و سالم |
| رنگ زرد | وجود رطوبت یا اشباع شدن فیلتر درایر |
مقایسه SGI و SGN
| ویژگی | SGI | SGN |
|---|---|---|
| نوع نشانگر | مناسب مبردهای CFC و HCFC | مناسب مبردهای HFC و HFO |
| نمایش رطوبت | دارد | دارد |
| محل نصب | خط مایع | خط مایع |
| کیفیت ساخت | بسیار بالا | بسیار بالا |
نقد و بررسی
سایت گلاس Danfoss SGI 6S با اتصال جوشی 1/4 اینچ یکی از مطمئنترین تجهیزات کنترل وضعیت مبرد در سیستمهای تبرید است. بدنه برنجی مقاوم، اتصالات ODF، تحمل فشار 35 بار و نشانگر دقیق رطوبت، این محصول را به گزینهای ایدهآل برای سردخانهها، چیلرها و سیستمهای برودتی صنعتی تبدیل کرده است. اگر به دنبال یک سایت گلاس اصلی دانفوس با آببندی مطمئن و طول عمر بالا هستید، مدل 014-0034 انتخابی حرفهای خواهد بود.
