برند:دانفوس
مدل:SGI 6
کد قطعه:014-0007
نوع محصول:سایت گلاس با نشانگر رطوبت | Sight Glass

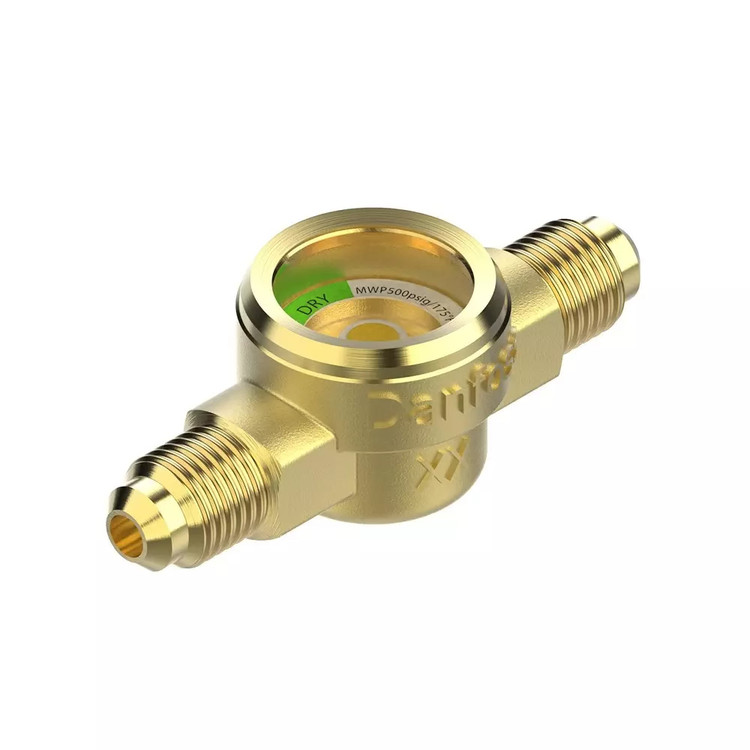

سایت گلاس دانفوس مدل SGI6 سایز ۱/۴ اینچ | مهره ای
Danfoss SGI 6 Sight Glass with Moisture Indicator 1/4" | Flare
برند:دانفوس (Danfoss)
مشخصات
برند
دانفوس
مدل
SGI 6
کد قطعه
014-0007
نوع محصول
سایت گلاس با نشانگر رطوبت | Sight Glass
نوع اتصال
مهره ای | SAE Flare
سایز اتصال
1/4 اینچ
نوع نشانگر
Moisture Indicator (I Indicator)
حداکثر فشار کاری
۳۵ بار | psi 500
محدوده دمای کاری
50- تا 80+ درجه سانتیگراد
سازگار با گاز
R22 - R134a - R404A - R407C - R448A - R449A - R450A - R452A - R507A و سایر مبردهای سازگار با سری SGI
محل نصب
خط مایع | Liguid Line
کاربرد
نمایش جریان مبرد و وضعیت رطوبت سیستم تبرید
جنس بدنه
برنج
توضیحات
سایت گلاس Danfoss SGI 6 با کد فنی 014-0007 یک نشانگر جریان و رطوبت مبرد با اتصال مهرهای (Flare) 1/4 اینچ است که برای نصب در خط مایع سیستمهای تبرید طراحی شده است. این قطعه علاوه بر نمایش عبور مبرد، با استفاده از اندیکاتور تغییر رنگ، میزان رطوبت موجود در مدار را نیز مشخص میکند و به تکنسین اجازه میدهد بدون باز کردن مدار، وضعیت سلامت سیستم را بررسی کند.
اندیکاتور رطوبت در شرایط خشک به رنگ سبز و در صورت افزایش رطوبت به زرد تغییر رنگ میدهد. این تغییر رنگ میتواند نشانه اشباع شدن فیلتر درایر یا ورود رطوبت به مدار باشد و زمان مناسب برای سرویس سیستم را مشخص کند. استفاده از سایت گلاس باعث جلوگیری از آسیب به کمپرسور، یخزدگی شیر انبساط و کاهش راندمان سیستم میشود.
تفاوت اتصال مهرهای و جوشی
| ویژگی | مهرهای (Flare) | جوشی (ODF) |
|---|---|---|
| نصب | سریع و آسان | نیاز به جوشکاری |
| سرویس و تعویض | بسیار آسان | دشوارتر |
| احتمال نشتی | کم | بسیار کم |
| مناسب برای | سیستمهای قابل سرویس | پروژههای صنعتی |
محل نصب سایت گلاس
سایت گلاس معمولاً در مسیر زیر نصب میشود:
کندانسور → رسیور → فیلتر درایر → سایت گلاس → شیر برقی → شیر انبساط
قرارگیری سایت گلاس بعد از فیلتر درایر، امکان بررسی عملکرد صحیح درایر و میزان رطوبت مبرد را فراهم میکند.
تفسیر وضعیت سایت گلاس
| وضعیت مشاهده شده | تفسیر |
|---|---|
| مایع شفاف بدون حباب | عملکرد صحیح سیستم |
| حباب مداوم | کمبود مبرد یا افت فشار |
| رنگ سبز | مدار خشک و سالم |
| رنگ زرد | وجود رطوبت یا اشباع شدن فیلتر درایر |
مقایسه SGI و SGN
| ویژگی | SGI | SGN |
|---|---|---|
| نوع اندیکاتور | سری I | سری N |
| نمایش رطوبت | دارد | دارد |
| کاربرد | سیستمهای تبرید استاندارد | سیستمهای سازگار با مبردهای جدید |
| کیفیت ساخت | بسیار بالا | بسیار بالا |
نقد و بررسی
سایت گلاس Danfoss SGI 6 یکی از پرکاربردترین نشانگرهای رطوبت در سیستمهای تبرید است. بدنه برنجی مقاوم، شیشه با دید مناسب، نشانگر دقیق رطوبت و تحمل فشار کاری 35 بار، این محصول را به انتخابی مطمئن برای سردخانهها، چیلرها و سیستمهای تهویه مطبوع تبدیل کرده است. اتصال مهرهای 1/4 اینچ نیز نصب و تعویض آن را بسیار آسان کرده و برای سیستمهایی که نیاز به سرویس دورهای دارند گزینهای ایدهآل محسوب میشود.
