برند:دانفوس
مدل:SGI 10
کد قطعه:014-0008
نوع محصول:سایت گلاس با نشانگر رطوبت | Sight Glass

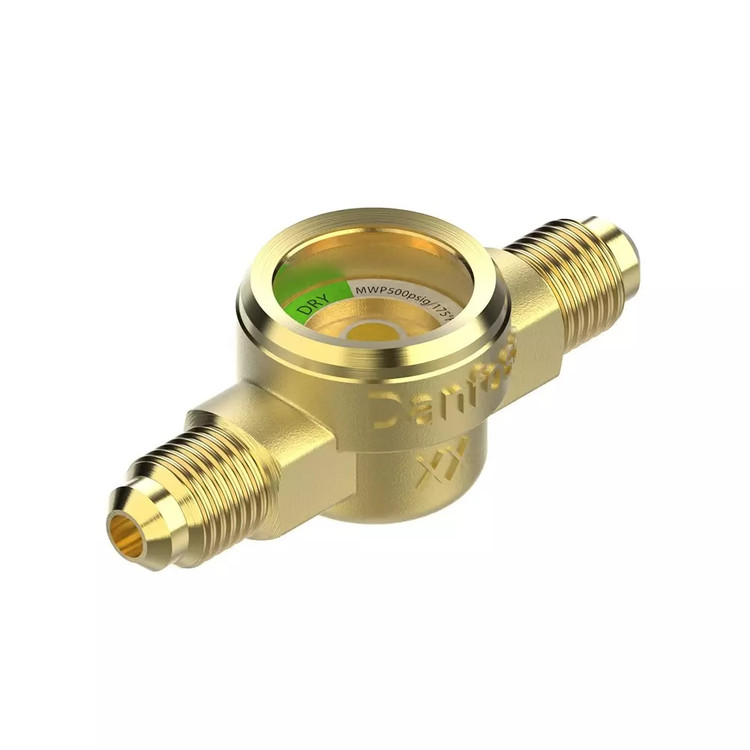

سایت گلاس دانفوس مدل SGI10 سایز ۳/۸ اینچ | مهره ای
Danfoss SGI 10 Sight Glass with Moisture Indicator 3/8" | Flare
برند:دانفوس (Danfoss)
مشخصات
برند
دانفوس
مدل
SGI 10
کد قطعه
014-0008
نوع محصول
سایت گلاس با نشانگر رطوبت | Sight Glass
نوع اتصال
مهره ای | SAE Flare
سایز اتصال
3/8 اینچ
نوع نشانگر
Moisture Indicator (I Indicator)
حداکثر فشار کاری
۳۵ بار | psi 500
محدوده دمای کاری
50- تا 80+ درجه سانتیگراد
سازگار با گاز
R22 - R134a - R404A - R407C - R448A - R449A - R450A - R452A - R507A و سایر مبردهای سازگار با سری SGI
محل نصب
خط مایع | Liguid Line
کاربرد
نمایش جریان مبرد و وضعیت رطوبت سیستم تبرید
جنس بدنه
برنج
توضیحات
سایت گلاس Danfoss SGI 10 با کد فنی 014-0008 یک نشانگر جریان و رطوبت مبرد با اتصال مهرهای (Flare) 3/8 اینچ است که برای نصب در خط مایع سیستمهای تبرید، سردخانه و تهویه مطبوع طراحی شده است. این قطعه علاوه بر امکان مشاهده عبور مبرد، با استفاده از اندیکاتور تغییر رنگ، میزان رطوبت موجود در مدار را نیز نمایش میدهد و به تکنسین اجازه میدهد بدون باز کردن سیستم، وضعیت عملکرد مدار را بررسی کند.
اندیکاتور رطوبت در شرایط خشک به رنگ سبز و در صورت افزایش رطوبت به زرد تغییر رنگ میدهد. مشاهده حبابهای مداوم در شیشه نیز میتواند نشاندهنده کمبود مبرد، افت فشار یا ایجاد فلش گاز در خط مایع باشد. استفاده از سایت گلاس باعث افزایش قابلیت عیبیابی، محافظت از کمپرسور و افزایش عمر فیلتر درایر و شیر انبساط میشود.
تفاوت اتصال مهرهای و جوشی
| ویژگی | مهرهای (Flare) | جوشی (ODF) |
|---|---|---|
| نصب | سریع و آسان | نیاز به جوشکاری |
| سرویس و تعویض | بسیار آسان | دشوارتر |
| احتمال نشتی | کم | بسیار کم |
| مناسب برای | سیستمهای قابل سرویس | پروژههای صنعتی |
محل نصب سایت گلاس
ترتیب استاندارد نصب در مدار تبرید:
کمپرسور → کندانسور → رسیور → فیلتر درایر → سایت گلاس → شیر برقی → شیر انبساط → اواپراتور
قرار گرفتن سایت گلاس پس از فیلتر درایر، امکان بررسی عملکرد صحیح درایر و میزان رطوبت مبرد را فراهم میکند.
تفسیر وضعیت سایت گلاس
| وضعیت مشاهده شده | تفسیر |
|---|---|
| مایع شفاف و بدون حباب | عملکرد صحیح سیستم |
| وجود حباب مداوم | کمبود مبرد، افت فشار یا فلش گاز |
| رنگ سبز | مدار خشک و سالم |
| رنگ زرد | وجود رطوبت یا اشباع شدن فیلتر درایر |
مقایسه SGI و SGN
| ویژگی | SGI | SGN |
|---|---|---|
| نوع اندیکاتور | I Indicator | N Indicator |
| نمایش رطوبت | دارد | دارد |
| کاربرد | سیستمهای تبرید استاندارد | سیستمهای سازگار با مبردهای HFC و HFO |
| کیفیت ساخت | بسیار بالا | بسیار بالا |
نقد و بررسی
سایت گلاس Danfoss SGI 10 با اتصال مهرهای 3/8 اینچ یکی از پرکاربردترین نشانگرهای رطوبت در سیستمهای تبرید تجاری و صنعتی است. بدنه برنجی مقاوم، شیشه با دید مناسب، نشانگر دقیق رطوبت و تحمل فشار کاری 35 بار، این محصول را به انتخابی مطمئن برای سردخانهها، چیلرها و سیستمهای تهویه مطبوع تبدیل کرده است. اتصال مهرهای نصب و سرویس را ساده کرده و کیفیت ساخت بالای دانفوس، عملکرد دقیق و طول عمر بالای محصول را تضمین میکند.
