دسته‌بندی: کمپرسور
برچسب‌ها :
برند:امبراکو | Embraco
نوع کمپرسور:یخچالی | Hermetic (بسته)
توان:1.1/2 اسب بخار
گاز مبرد:R404a

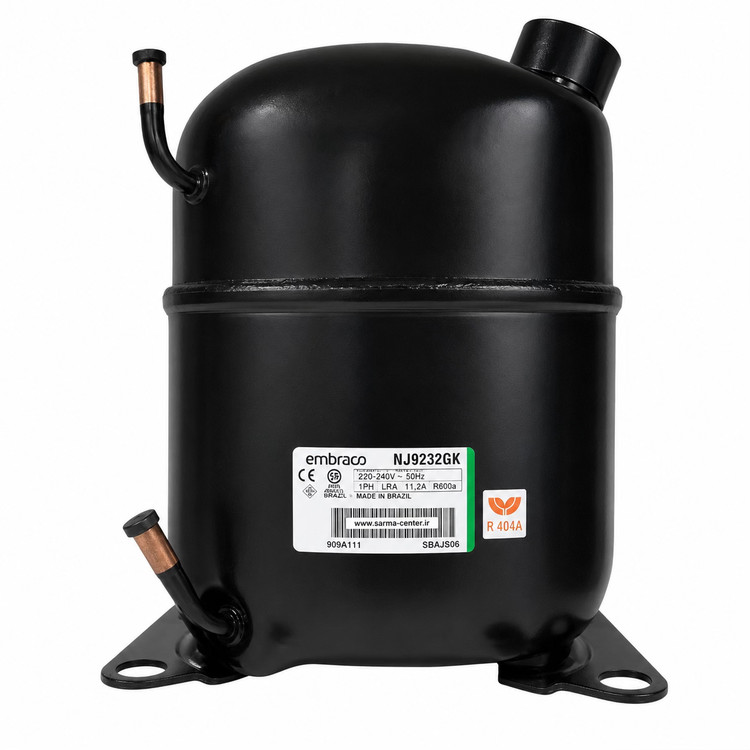

کمپرسور امبراکو ۱.۱/۲ بالای صفری یخچالی مدل NJ9232GK | گاز R404a
Embraco NJ 9232 GK | 1.1/2 HP Refrigeration Compressor | R404a
برند:امبراکو (Embraco)
مشخصات
برند
امبراکو | Embraco
نوع کمپرسور
یخچالی | Hermetic (بسته)
توان
1.1/2 اسب بخار
گاز مبرد
R404a
ولتاژ
۲۲۰V / 550Hz
کاربرد
یخچال خانگی، صنعتی و فروشگاهی
ساخت کشور
برزیل
بازه دمایی
بالای صفر
توضیحات
کمپرسور امبراکو ۱.۱/۲ اسب بالای صفری مدل NJ9232GK
کمپرسور Embraco NJ9232GK یکی از کمپرسورهای پوسته بزرگ امبراکو برای سیستم‌های برودتی بالای صفری و دمای متوسط است که با مبرد R404A کار می‌کند. این مدل از نوع هرمتیک رفت و برگشتی بوده و برای کاربردهای تجاری مانند یخچال‌های صنعتی، ویترین‌های فروشگاهی، سردخانه‌های بالای صفری، تجهیزات نگهداری مواد غذایی و سایر سیستم‌هایی که در محدوده دمای متوسط کار می‌کنند، گزینه‌ای قدرتمند و قابل اتکا محسوب می‌شود.
NJ9232GK با ولتاژ 220 تا 240 ولت و فرکانس 50 هرتز و به صورت تک‌فاز تولید شده است. کمپرسور به موتور CSCR مجهز شده و از سیستم راه‌اندازی HST (High Starting Torque) بهره می‌برد؛ بنابراین در شرایطی که فشار دو طرف مدار کاملاً برابر نیست، توانایی مناسبی برای راه‌اندازی دارد.
یکی از ویژگی‌های مهم این مدل، حجم جابجایی 26.11 سانتی‌متر مکعب است که آن را در رده کمپرسورهای بزرگ تجاری قرار می‌دهد. در کاتالوگ امبراکو، ظرفیت سرمایشی این مدل در شرایط مرجع ASHRAE HBP46 در نقاط مختلف دمای تبخیر حدود 1945 وات در 5- درجه و 2462 وات در 0 درجه سانتی‌گراد ثبت شده است؛ بنابراین ظرفیت واقعی کمپرسور با توجه به دمای تبخیر، دمای کندانس، مبرد و شرایط کاری سیستم تغییر خواهد کرد.
سیستم خنک‌کاری این کمپرسور به صورت فن‌دار بوده و در اطلاعات کاتالوگی امبراکو برای آن فن با دبی حدود 800 مترمکعب بر ساعت در نظر گرفته شده است. این موضوع برای کارکردهای تجاری با بار برودتی بالاتر اهمیت دارد و باعث می‌شود دفع حرارت کمپرسور بهتر انجام شود.
NJ9232GK از 750 میلی‌لیتر روغن استر POE 22 استفاده می‌کند و برای اتصال به مدار می‌توان از لوله مویین یا شیر انبساطمتناسب با طراحی سیستم استفاده کرد. در نتیجه، هنگام جایگزینی این کمپرسور باید علاوه بر توان اسمی، نوع مبرد، روغن، ظرفیت واقعی، شرایط تبخیر و کندانس و همچنین تجهیزات انبساطی سیستم نیز بررسی شوند.
از نظر ساختاری، NJ9232GK یک کمپرسور پوسته بزرگ و نسبتاً سنگین است. وزن آن در اطلاعات فنی حدود 21.6 کیلوگرم با روغن و ارتفاع آن حدود 277 میلی‌متر اعلام شده است؛ بنابراین در هنگام نصب یا تعویض، فضای کافی برای نصب، لرزش‌گیرها و مسیر لوله‌کشی باید در نظر گرفته شود.
در بخش الکتریکی، نسخه فنی مورد بررسی دارای خازن استارت 88–108 میکروفاراد با حداقل 330 ولت AC و خازن دائم‌کار 30 میکروفاراد با حداقل 450 ولت AC است. همچنین نوع رله و تجهیزات راه‌اندازی باید بر اساس کد مهندسی و پلاک همان کمپرسور انتخاب شود؛ زیرا ممکن است مشخصات الکتریکی در نسخه‌های مختلف یک مدل متفاوت باشد.
در مجموع، Embraco NJ9232GK برای پروژه‌هایی مناسب است که به یک کمپرسور بزرگ تک‌فاز برای کارکرد بالای صفر و دمای متوسط نیاز دارند. مزیت اصلی آن ترکیب ظرفیت سرمایشی بالا، موتور CSCR، گشتاور راه‌اندازی زیاد، خنک‌کاری فن‌دار و قابلیت کار با R404A است؛ البته به دلیل ابعاد، وزن و جریان راه‌اندازی قابل توجه، انتخاب آن باید بر اساس مشخصات واقعی سیستم انجام شود و صرفاً مقایسه اسب بخار کافی نیست.
نقد و بررسی
نقد و بررسی کمپرسور Embraco NJ9232GK
نقاط قوت
۱. ظرفیت سرمایشی مناسب برای سیستم‌های تجاری
جابجایی 26.11 cm³ و ظرفیت سرمایشی حدود 1.9 تا 2.46 کیلووات در نقاط مرجع مختلف، NJ9232GK را برای تجهیزات برودتی متوسط و نسبتاً بزرگ مناسب می‌کند. ظرفیت واقعی البته مستقیماً به دمای کاری و شرایط کندانسینگ وابسته است.
۲. موتور CSCR و گشتاور راه‌اندازی HST
ترکیب CSCR با HST یکی از نقاط قوت مهم این مدل است. این ساختار برای سیستم‌هایی که در زمان استارت فشار قابل توجهی روی کمپرسور وجود دارد، مزیت محسوب می‌شود و راه‌اندازی مطمئن‌تری نسبت به برخی کمپرسورهای ساده‌تر فراهم می‌کند.
۳. خنک‌کاری فن‌دار
وجود فن با دبی حدود 800 m³/h باعث می‌شود کمپرسور برای کارکردهای تجاری و بار کاری بالاتر، شرایط مناسب‌تری برای دفع حرارت داشته باشد.
۴. مناسب برای کاربردهای بالای صفر
محدوده کاربرد MBP/M-HBP و محدوده تبخیر حدود 20- تا 10+ درجه سانتی‌گراد، این مدل را برای بسیاری از تجهیزات بالای صفر و دمای متوسط مناسب می‌کند.
۵. حجم روغن مناسب برای کمپرسور بزرگ
استفاده از 750 میلی‌لیتر روغن POE 22 برای این رده از کمپرسور، متناسب با ساختار و حجم آن است و در سرویس یا تعویض کمپرسور باید نوع و مقدار روغن مورد استفاده با نسخه دقیق کمپرسور تطبیق داده شود.
نقاط ضعف
۱. ابعاد و وزن بالا
وزن حدود 21.6 کیلوگرم و ارتفاع نزدیک به 277 میلی‌متر باعث می‌شود نصب آن نسبت به کمپرسورهای کوچک‌تر ساده نباشد و فضای نصب مناسبی نیاز داشته باشد.
۲. مصرف و جریان راه‌اندازی قابل توجه
این کمپرسور برای سیستم‌های کوچک طراحی نشده و تجهیزات برق، رله، خازن و حفاظت موتور باید متناسب با مشخصات آن انتخاب شوند. استفاده از قطعات راه‌اندازی نامناسب می‌تواند باعث استارت ناقص یا افزایش فشار حرارتی موتور شود.
۳. مناسب نبودن برای همه سیستم‌های سردخانه‌ای
اگرچه در بازار ممکن است صرفاً بر اساس عبارت «۱.۱/۲ اسب» برای جایگزینی کمپرسورها مقایسه شود، اما NJ9232GK یک کمپرسور MBP/M-HBP است. بنابراین جایگزینی آن با کمپرسور LBP یا HBP متفاوت بدون بررسی ظرفیت و محدوده کاری می‌تواند انتخاب درستی نباشد.
جدول جمع‌بندی
| مشخصه | Embraco NJ9232GK |
|---|---|
| نوع کمپرسور | هرمتیک رفت و برگشتی |
| کاربرد | MBP / M-HBP |
| مبرد | R404A |
| برق | 220–240V / 50Hz |
| فاز | تک‌فاز |
| موتور | CSCR |
| گشتاور راه‌اندازی | HST |
| جابجایی | 26.11 cm³ |
| محدوده تبخیر | حدود 20- تا 10+ °C |
| ظرفیت مرجع | حدود 1945 تا 2462 W در نقاط مختلف ASHRAE |
| فن | حدود 800 m³/h |
| روغن | POE / Ester ISO 22 |
| حجم روغن | 750 ml |
| نوع انبساط | لوله مویین یا شیر انبساط |
| وزن | حدود 21.6 kg |
| ارتفاع | حدود 277 mm |
| خازن استارت | 88–108 µF / حداقل 330VAC* |
| خازن دائم‌کار | 30 µF / حداقل 450VAC* |
* مقادیر الکتریکی باید با کد مهندسی و پلاک همان دستگاه تطبیق داده شوند.
جمع‌بندی نهایی
Embraco NJ9232GK یک کمپرسور قدرتمند پوسته بزرگ برای سیستم‌های تبرید تجاری بالای صفر و دمای متوسط است. موتور CSCR، گشتاور راه‌اندازی HST، ظرفیت سرمایشی مناسب، فن قدرتمند و حجم جابجایی 26.11 cm³ از مهم‌ترین نقاط قوت آن هستند.
این مدل برای یخچال‌های صنعتی، ویترین‌های فروشگاهی، سردخانه‌های بالای صفر و تجهیزات تجاری با بار برودتی متوسط تا بالا انتخاب مناسبی است؛ اما به دلیل ابعاد بزرگ، وزن بالا و نیاز به تجهیزات الکتریکی متناسب، بهتر است هنگام جایگزینی، کمپرسور بر اساس مبرد، دمای تبخیر، ظرفیت، نوع موتور و شرایط واقعی مدار انتخاب شود، نه صرفاً بر اساس HP.
