برند:دانفوس
مدل:SGI 10
کد قطعه:014-0008
نوع محصول:سایت گلاس با نشانگر رطوبت | Sight Glass

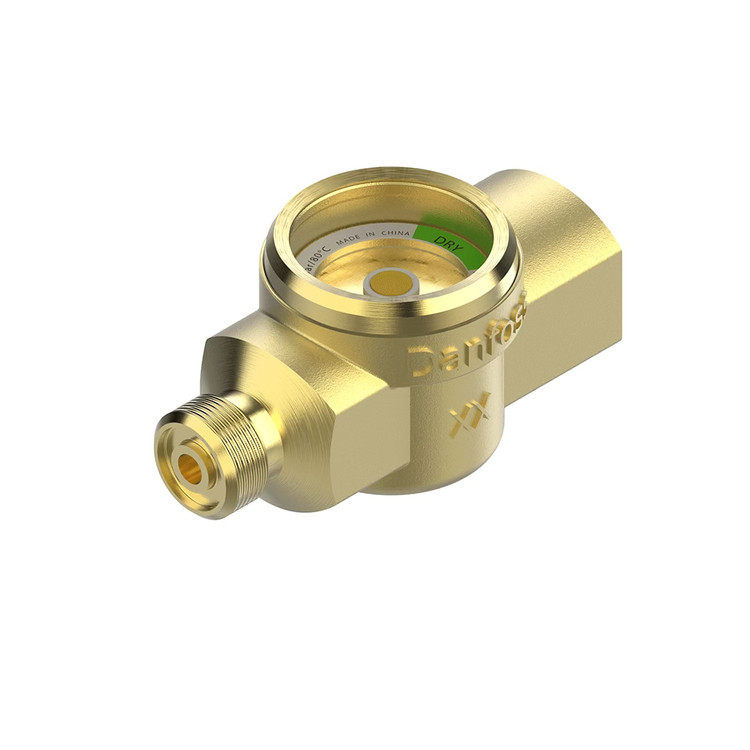

سایت گلاس دانفوس مدل SGI10 سایز ۳/۸ اینچ | رو پیچ تو پیچ
Danfoss SGI 10 Sight Glass with Moisture Indicator 3/8" | Flare Female * Male
برند:دانفوس (Danfoss)
مشخصات
برند
دانفوس
مدل
SGI 10
کد قطعه
014-0008
نوع محصول
سایت گلاس با نشانگر رطوبت | Sight Glass
نوع اتصال
مهره ای | SAE Flare
سایز اتصال
3/8 اینچ رو پیچ تو پیچ | Flare Female × Flare Male
نوع نشانگر
Moisture Indicator (I Indicator)
حداکثر فشار کاری
۳۵ بار | psi 500
محدوده دمای کاری
50- تا 80+ درجه سانتیگراد
سازگار با گاز
R22 - R134a - R404A - R407C - R448A - R449A - R450A - R452A - R507A و سایر مبردهای سازگار با سری SGI
محل نصب
خط مایع | Liguid Line
کاربرد
نمایش جریان مبرد و وضعیت رطوبت سیستم تبرید
جنس بدنه
برنج
توضیحات
سایت گلاس Danfoss SGI 10 با کد فنی 014-0022 یک نشانگر جریان و رطوبت مبرد با اتصال پیچ تو پیچ (Flare داخلی × Flare خارجی) سایز 3/8 اینچ است که برای نصب مستقیم روی فیلتر درایرهای مهرهای طراحی شده است. این طراحی باعث میشود بدون استفاده از رابط یا اتصالات اضافی، سایت گلاس مستقیماً به خروجی فیلتر درایر متصل شده و فضای کمتری در مدار اشغال کند.
این مدل علاوه بر نمایش عبور مبرد، با استفاده از اندیکاتور تغییر رنگ، میزان رطوبت موجود در مدار را نیز مشخص میکند. در حالت عادی اندیکاتور به رنگ سبز بوده و در صورت افزایش رطوبت به زرد تغییر رنگ میدهد. این قابلیت به تکنسین کمک میکند تا عملکرد فیلتر درایر را بررسی کرده و در زمان مناسب نسبت به تعویض آن اقدام کند.
مزایای اتصال پیچ تو پیچ
| ویژگی | پیچ تو پیچ (Female × Male) | مهرهای معمولی | جوشی (ODF) |
|---|---|---|---|
| نصب مستقیم روی فیلتر درایر | ✅ بله | ❌ خیر | ❌ خیر |
| نیاز به اتصالات اضافی | ندارد | دارد | دارد |
| سرعت نصب | بسیار بالا | بالا | متوسط |
| اشغال فضای مدار | بسیار کم | متوسط | متوسط |
| مناسب برای | تعمیرات و سرویس سریع | سیستمهای استاندارد | پروژههای صنعتی |
محل نصب سایت گلاس
ترتیب استاندارد نصب در مدار تبرید:
کمپرسور → کندانسور → رسیور → فیلتر درایر → سایت گلاس → شیر برقی → شیر انبساط → اواپراتور
در مدل 014-0022، سایت گلاس مستقیماً روی خروجی فیلتر درایرهای مهرهای نصب میشود که علاوه بر کاهش تعداد اتصالات، احتمال نشتی را نیز کاهش میدهد.
تفسیر وضعیت سایت گلاس
| وضعیت مشاهده شده | تفسیر |
|---|---|
| مایع شفاف و بدون حباب | عملکرد صحیح سیستم |
| وجود حباب مداوم | کمبود مبرد یا افت فشار |
| رنگ سبز | مدار خشک و سالم |
| رنگ زرد | وجود رطوبت یا اشباع شدن فیلتر درایر |
مقایسه مدلهای SGI 10
| مدل | نوع اتصال | کاربرد |
|---|---|---|
| 014-0008 | مهرهای (Flare × Flare) | نصب بین دو اتصال مهرهای |
| 014-0022 | پیچ تو پیچ (Flare Female × Male) | نصب مستقیم روی فیلتر درایر |
| 014-0035 | جوشی (ODF × ODF) | نصب دائمی در سیستمهای صنعتی |
نقد و بررسی
سایت گلاس Danfoss SGI 10 کد 014-0022 یکی از کاربردیترین مدلهای دانفوس برای سیستمهای تبرید است. طراحی پیچ تو پیچامکان نصب مستقیم روی فیلتر درایر را فراهم کرده و باعث کاهش تعداد اتصالات، صرفهجویی در فضای نصب و کاهش احتمال نشتی میشود. بدنه برنجی مقاوم، نشانگر دقیق رطوبت، تحمل فشار 35 بار و کیفیت ساخت بالای دانفوس، این مدل را به انتخابی مناسب برای سردخانهها، چیلرها و تجهیزات تبرید تجاری تبدیل کرده است.
