برند:دانفوس
مدل:SGI 10
کد قطعه:014-0035
نوع محصول:سایت گلاس با نشانگر رطوبت | Sight Glass

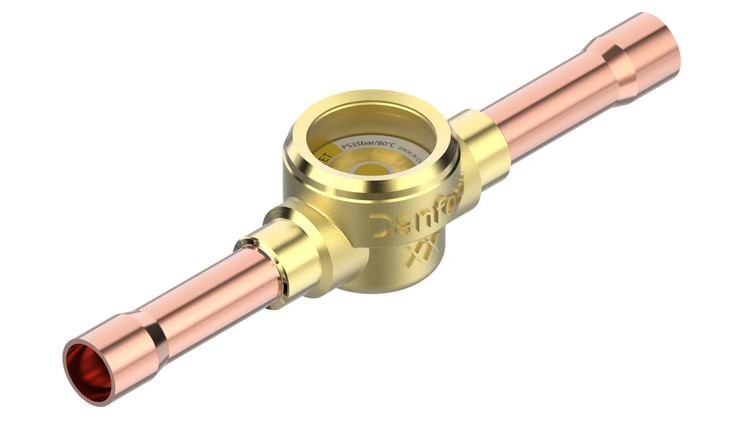

سایت گلاس دانفوس مدل SGI10S سایز ۳/۸ اینچ | جوشی
Danfoss SGI 10 S Sight Glass with Moisture Indicator 3/8" | ODF
برند:دانفوس (Danfoss)
مشخصات
برند
دانفوس
مدل
SGI 10
کد قطعه
014-0035
نوع محصول
سایت گلاس با نشانگر رطوبت | Sight Glass
نوع اتصال
جوشی | Solder ODF
سایز اتصال
3/8 اینچ
نوع نشانگر
Moisture Indicator (I Indicator)
حداکثر فشار کاری
۳۵ بار | psi 500
محدوده دمای کاری
50- تا 80+ درجه سانتیگراد
سازگار با گاز
R22 - R134a - R404A - R407C - R448A - R449A - R450A - R452A - R507A و سایر مبردهای سازگار با سری SGI
محل نصب
خط مایع | Liguid Line
کاربرد
نمایش جریان مبرد و وضعیت رطوبت سیستم تبرید
جنس بدنه
برنج
توضیحات
سایت گلاس Danfoss SGI 10S با کد فنی 014-0035 یک نشانگر جریان و رطوبت مبرد با اتصال جوشی (ODF) سایز 3/8 اینچ است که برای نصب در خط مایع سیستمهای تبرید، سردخانه و تهویه مطبوع طراحی شده است. این محصول امکان مشاهده وضعیت جریان مبرد و همچنین بررسی میزان رطوبت موجود در مدار را بدون نیاز به باز کردن سیستم فراهم میکند. اتصال جوشی ODF باعث استحکام بیشتر، کاهش احتمال نشتی و افزایش طول عمر سیستم میشود.
اندیکاتور رطوبت در شرایط عادی و خشک به رنگ سبز بوده و در صورت افزایش رطوبت به زرد تغییر رنگ میدهد. تغییر رنگ نشاندهنده اشباع شدن فیلتر درایر یا ورود رطوبت به مدار است و به تکنسین کمک میکند تا پیش از آسیب دیدن کمپرسور یا شیر انبساط، اقدامات لازم را انجام دهد. این مدل به دلیل کیفیت ساخت بالا و دقت عملکرد، یکی از پرکاربردترین سایت گلاسهای دانفوس در پروژههای تبرید صنعتی و تجاری محسوب میشود.
تفاوت اتصال جوشی و مهرهای
| ویژگی | جوشی (ODF) | مهرهای (Flare) |
|---|---|---|
| استحکام اتصال | بسیار بالا | بالا |
| احتمال نشتی | بسیار کم | کم |
| نصب | نیاز به جوشکاری | نصب سریع |
| سرویس و تعویض | دشوارتر | آسانتر |
| مناسب برای | پروژههای صنعتی و دائمی | سیستمهای قابل سرویس |
محل نصب سایت گلاس
ترتیب استاندارد نصب در مدار تبرید:
کمپرسور → کندانسور → رسیور → فیلتر درایر → سایت گلاس → شیر برقی → شیر انبساط → اواپراتور
نصب سایت گلاس بعد از فیلتر درایر، امکان بررسی عملکرد درایر و میزان رطوبت مبرد را با بیشترین دقت فراهم میکند.
تفسیر وضعیت سایت گلاس
| وضعیت مشاهده شده | تفسیر |
|---|---|
| مایع شفاف و بدون حباب | عملکرد صحیح سیستم |
| وجود حباب مداوم | کمبود مبرد، افت فشار یا فلش گاز |
| رنگ سبز | مدار خشک و سالم |
| رنگ زرد | وجود رطوبت یا اشباع شدن فیلتر درایر |
مقایسه مدلهای SGI 10
| مدل | نوع اتصال | کاربرد |
|---|---|---|
| 014-0008 | مهرهای (Flare × Flare) | نصب بین دو اتصال مهرهای |
| 014-0022 | پیچ تو پیچ (Flare Female × Male) | نصب مستقیم روی فیلتر درایرهای مهرهای |
| 014-0035 | جوشی (ODF × ODF) | نصب دائمی در سیستمهای صنعتی و سردخانهای |
نقد و بررسی
سایت گلاس Danfoss SGI 10S با اتصال جوشی 3/8 اینچ یکی از مطمئنترین تجهیزات کنترل وضعیت مبرد در مدارهای تبرید است. بدنه برنجی مقاوم، اتصالات مسی ODF، تحمل فشار 35 بار و نشانگر دقیق رطوبت، این محصول را به گزینهای مناسب برای سردخانهها، چیلرها، کندانسینگ یونیتها و سایر سیستمهای برودتی تبدیل کرده است. اگر به دنبال یک سایت گلاس اصلی دانفوس با دوام بالا، آببندی مطمئن و عملکرد دقیق هستید، مدل 014-0035 انتخابی حرفهای خواهد بود.
