برند:دانفوس
مدل:SGI 12
کد قطعه:014-0009
نوع محصول:سایت گلاس با نشانگر رطوبت | Sight Glass

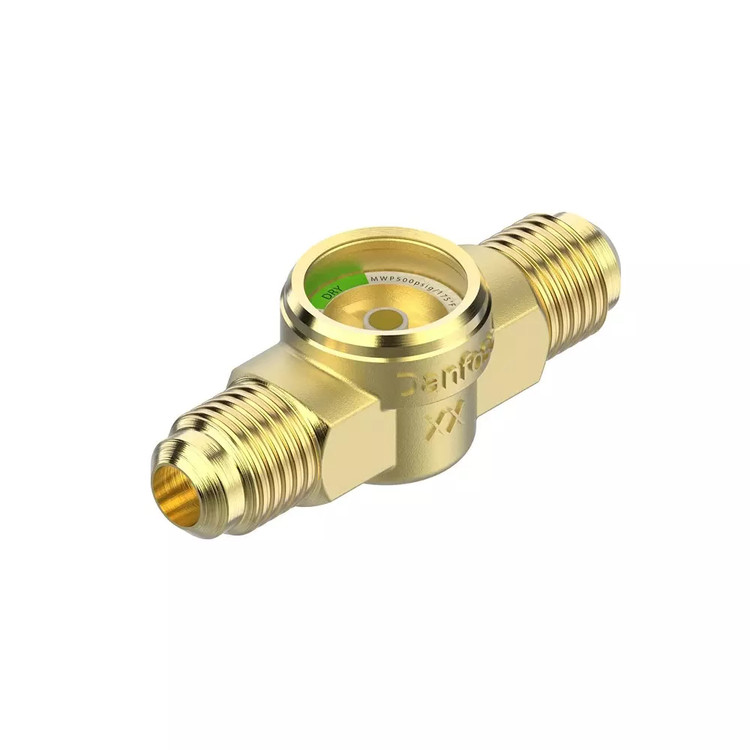

سایت گلاس دانفوس مدل SGI12 سایز ۱/۲ اینچ | مهره ای
Danfoss SGI 12 Sight Glass with Moisture Indicator 1/2" | Flare
برند:دانفوس (Danfoss)
مشخصات
برند
دانفوس
مدل
SGI 12
کد قطعه
014-0009
نوع محصول
سایت گلاس با نشانگر رطوبت | Sight Glass
نوع اتصال
مهره ای | SAE Flare
سایز اتصال
1/2 اینچ
نوع نشانگر
Moisture Indicator (I Indicator)
حداکثر فشار کاری
۳۵ بار | psi 500
محدوده دمای کاری
50- تا 80+ درجه سانتیگراد
سازگار با گاز
R22 - R134a - R404A - R407C - R448A - R449A - R450A - R452A - R507A و سایر مبردهای سازگار با سری SGI
محل نصب
خط مایع | Liguid Line
کاربرد
نمایش جریان مبرد و وضعیت رطوبت سیستم تبرید
جنس بدنه
برنج
توضیحات
سایت گلاس Danfoss SGI 12 با کد فنی 014-0009 یک نشانگر جریان و رطوبت مبرد با اتصال مهرهای (Flare) 1/2 اینچ است که برای نصب در خط مایع سیستمهای تبرید، سردخانه و تهویه مطبوع طراحی شده است. این قطعه امکان مشاهده وضعیت عبور مبرد و همچنین بررسی میزان رطوبت موجود در مدار را بدون نیاز به باز کردن سیستم فراهم میکند و نقش مهمی در عیبیابی و افزایش طول عمر تجهیزات برودتی دارد.
اندیکاتور رطوبت در شرایط خشک به رنگ سبز و در صورت افزایش رطوبت به زرد تغییر رنگ میدهد. وجود حباب در شیشه نیز میتواند نشاندهنده کمبود مبرد، افت فشار یا تشکیل فلش گاز در خط مایع باشد. استفاده از سایت گلاس SGI 12 باعث تشخیص سریع مشکلات مدار، محافظت از کمپرسور، افزایش عمر فیلتر درایر و جلوگیری از خرابی شیر انبساط میشود.
تفاوت اتصال مهرهای و جوشی
| ویژگی | مهرهای (Flare) | جوشی (ODF) |
|---|---|---|
| نصب | سریع و آسان | نیاز به جوشکاری |
| سرویس و تعویض | بسیار آسان | دشوارتر |
| احتمال نشتی | کم | بسیار کم |
| مناسب برای | سیستمهای قابل سرویس | پروژههای صنعتی |
محل نصب سایت گلاس
ترتیب استاندارد نصب در مدار تبرید:
کمپرسور → کندانسور → رسیور → فیلتر درایر → سایت گلاس → شیر برقی → شیر انبساط → اواپراتور
قرار گرفتن سایت گلاس بعد از فیلتر درایر باعث میشود عملکرد فیلتر درایر و میزان رطوبت مبرد بهصورت دقیق قابل بررسی باشد.
تفسیر وضعیت سایت گلاس
| وضعیت مشاهده شده | تفسیر |
|---|---|
| مایع شفاف و بدون حباب | عملکرد صحیح سیستم |
| وجود حباب مداوم | کمبود مبرد، افت فشار یا فلش گاز |
| رنگ سبز | مدار خشک و سالم |
| رنگ زرد | وجود رطوبت یا اشباع شدن فیلتر درایر |
مقایسه مدلهای SGI 12
| مدل | نوع اتصال | کاربرد |
|---|---|---|
| 014-0009 | مهرهای (Flare × Flare) | نصب بین دو اتصال مهرهای |
| 014-0025 | پیچ تو پیچ (Flare Female × Male) | نصب مستقیم روی فیلتر درایرهای مهرهای |
| 014-0036 | جوشی (ODF × ODF) | نصب دائمی در سیستمهای صنعتی |
نقد و بررسی
سایت گلاس Danfoss SGI 12 با اتصال مهرهای 1/2 اینچ یکی از پرکاربردترین نشانگرهای رطوبت در سیستمهای تبرید و تهویه مطبوع است. بدنه برنجی مقاوم، شیشه با وضوح بالا، اندیکاتور دقیق رطوبت و تحمل فشار 35 بار، این محصول را به گزینهای مطمئن برای استفاده در سردخانهها، چیلرها، کندانسینگ یونیتها و سایر تجهیزات برودتی تبدیل کرده است. نصب آسان، کیفیت ساخت بالای دانفوس و دقت بالای نشانگر از مهمترین مزایای این مدل محسوب میشوند.
