برند:دانفوس
مدل:SGI 12 S
کد قطعه:014-0036
نوع محصول:سایت گلاس با نشانگر رطوبت | Sight Glass

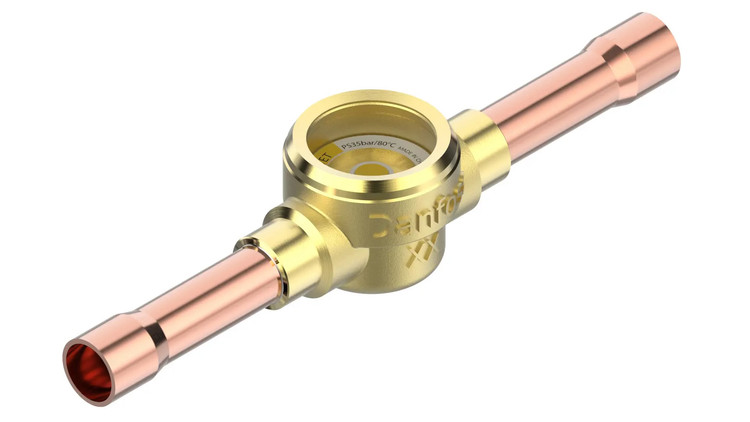

سایت گلاس دانفوس مدل SGI12S سایز ۱/۲ اینچ | جوشی
Danfoss SGI 12 S Sight Glass with Moisture Indicator 1/2" | ODF
برند:دانفوس (Danfoss)
مشخصات
برند
دانفوس
مدل
SGI 12 S
کد قطعه
014-0036
نوع محصول
سایت گلاس با نشانگر رطوبت | Sight Glass
نوع اتصال
جوشی | Solder ODF
سایز اتصال
1/2 اینچ
نوع نشانگر
Moisture Indicator (I Indicator)
حداکثر فشار کاری
۳۵ بار | psi 500
محدوده دمای کاری
50- تا 80+ درجه سانتیگراد
سازگار با گاز
R22 - R134a - R404A - R407C - R448A - R449A - R450A - R452A - R507A و سایر مبردهای سازگار با سری SGI
محل نصب
خط مایع | Liguid Line
کاربرد
نمایش جریان مبرد و وضعیت رطوبت سیستم تبرید
جنس بدنه
برنج
توضیحات
سایت گلاس Danfoss SGI 12S با کد فنی 014-0036 یک نشانگر جریان و رطوبت مبرد با اتصال جوشی (ODF) سایز 1/2 اینچ است که برای نصب در خط مایع سیستمهای تبرید، سردخانه و تهویه مطبوع طراحی شده است. این تجهیز امکان مشاهده وضعیت جریان مبرد و همچنین بررسی میزان رطوبت مدار را بدون نیاز به باز کردن سیستم فراهم میکند و به افزایش قابلیت اطمینان و کاهش هزینههای نگهداری کمک میکند.
اندیکاتور رطوبت در شرایط خشک به رنگ سبز و در صورت افزایش رطوبت به زرد تغییر رنگ میدهد. مشاهده حباب در شیشه نیز میتواند نشاندهنده کمبود شارژ مبرد، افت فشار یا ایجاد فلش گاز در خط مایع باشد. اتصال جوشی ODF نسبت به مدلهای مهرهای، استحکام بالاتر و احتمال نشتی کمتری دارد و برای نصب دائمی در پروژههای صنعتی و سردخانهای انتخاب مناسبی است.
تفاوت اتصال جوشی و مهرهای
| ویژگی | جوشی (ODF) | مهرهای (Flare) |
|---|---|---|
| استحکام اتصال | بسیار بالا | بالا |
| احتمال نشتی | بسیار کم | کم |
| نصب | نیاز به جوشکاری | نصب سریع |
| سرویس و تعویض | دشوارتر | آسانتر |
| مناسب برای | پروژههای صنعتی و نصب دائمی | سیستمهای قابل سرویس |
محل نصب سایت گلاس
ترتیب استاندارد نصب در مدار تبرید:
کمپرسور → کندانسور → رسیور → فیلتر درایر → سایت گلاس → شیر برقی → شیر انبساط → اواپراتور
قرار گرفتن سایت گلاس پس از فیلتر درایر، امکان بررسی عملکرد فیلتر درایر و میزان رطوبت مدار را با بیشترین دقت فراهم میکند.
تفسیر وضعیت سایت گلاس
| وضعیت مشاهده شده | تفسیر |
|---|---|
| مایع شفاف و بدون حباب | عملکرد صحیح سیستم |
| وجود حباب مداوم | کمبود مبرد، افت فشار یا فلش گاز |
| رنگ سبز | مدار خشک و سالم |
| رنگ زرد | وجود رطوبت یا اشباع شدن فیلتر درایر |
مقایسه مدلهای SGI 12
| مدل | نوع اتصال | کاربرد |
|---|---|---|
| 014-0009 | مهرهای (Flare × Flare) | نصب بین دو اتصال مهرهای |
| 014-0025 | پیچ تو پیچ (Flare Female × Male) | نصب مستقیم روی فیلتر درایرهای مهرهای |
| 014-0036 | جوشی (ODF × ODF) | نصب دائمی در سردخانهها، چیلرها و سیستمهای صنعتی |
نقد و بررسی
سایت گلاس Danfoss SGI 12S با اتصال جوشی 1/2 اینچ یکی از پرکاربردترین مدلهای دانفوس برای خطوط مایع در سیستمهای تبرید صنعتی و تجاری است. بدنه برنجی مقاوم، اتصالات مسی ODF، تحمل فشار 35 بار، شیشه با دید مناسب و اندیکاتور دقیق رطوبت، این محصول را به گزینهای مطمئن برای سردخانهها، چیلرها، کندانسینگ یونیتها و سایر تجهیزات برودتی تبدیل کرده است. اگر به دنبال یک سایت گلاس اصلی دانفوس با دوام بالا، آببندی مطمئن و عملکرد دقیق هستید، مدل 014-0036 انتخابی حرفهای خواهد بود.
