برند:دانفوس
مدل:SGI 16
کد قطعه:014-0024
نوع محصول:سایت گلاس با نشانگر رطوبت | Sight Glass

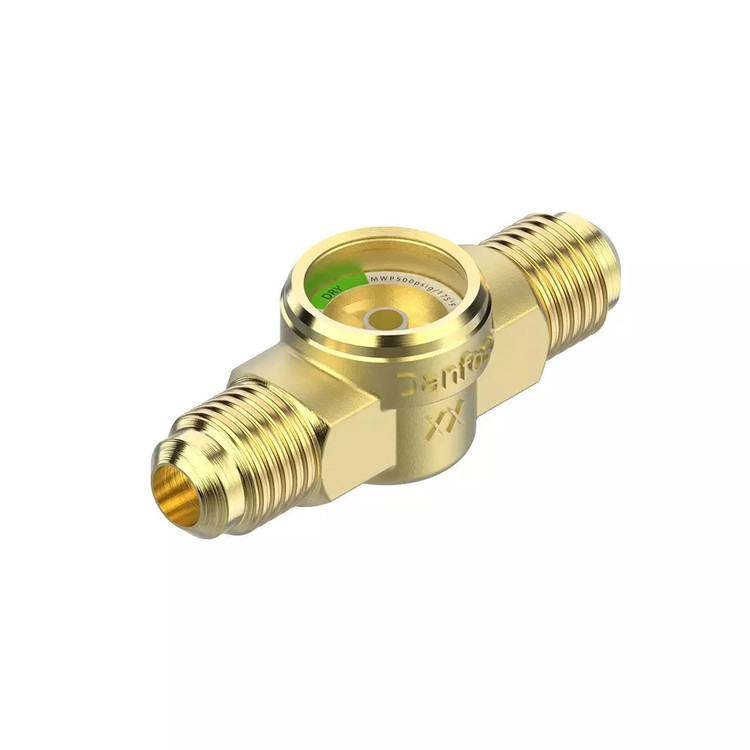

سایت گلاس دانفوس مدل SGI16 سایز ۵/۸ اینچ | مهره ای
Danfoss SGI 16 Sight Glass with Moisture Indicator 5/8" | Flare
برند:دانفوس (Danfoss)
مشخصات
برند
دانفوس
مدل
SGI 16
کد قطعه
014-0024
نوع محصول
سایت گلاس با نشانگر رطوبت | Sight Glass
نوع اتصال
مهره ای | SAE Flare
سایز اتصال
5/8 اینچ
نوع نشانگر
Moisture Indicator (I Indicator)
حداکثر فشار کاری
۳۵ بار | psi 500
محدوده دمای کاری
50- تا 80+ درجه سانتیگراد
سازگار با گاز
R22 - R134a - R404A - R407C - R448A - R449A - R450A - R452A - R507A و سایر مبردهای سازگار با سری SGI
محل نصب
خط مایع | Liguid Line
کاربرد
نمایش جریان مبرد و وضعیت رطوبت سیستم تبرید
جنس بدنه
برنج
توضیحات
سایت گلاس Danfoss SGI 16 با کد فنی 014-0024 یک نشانگر جریان و رطوبت مبرد با اتصال مهرهای (Flare) سایز 5/8 اینچ است که برای نصب در خط مایع سیستمهای تبرید، سردخانه، چیلر و تهویه مطبوع طراحی شده است. این تجهیز امکان مشاهده عبور مبرد و کنترل میزان رطوبت مدار را بدون نیاز به باز کردن سیستم فراهم میکند و نقش مهمی در افزایش قابلیت اطمینان و کاهش هزینههای نگهداری دارد.
اندیکاتور رطوبت در شرایط خشک به رنگ سبز و در صورت افزایش رطوبت به زرد تغییر رنگ میدهد. همچنین مشاهده حباب در شیشه سایت گلاس میتواند نشانه کمبود مبرد، افت فشار یا تشکیل فلش گاز در خط مایع باشد. بررسی منظم این وضعیت، از آسیب به کمپرسور، شیر انبساط و سایر تجهیزات سیستم جلوگیری میکند.
تفاوت اتصال مهرهای و جوشی
| ویژگی | مهرهای (Flare) | جوشی (ODF) |
|---|---|---|
| نصب | سریع و آسان | نیاز به جوشکاری |
| سرویس و تعویض | بسیار آسان | دشوارتر |
| احتمال نشتی | کم | بسیار کم |
| مناسب برای | سیستمهای قابل سرویس | پروژههای صنعتی |
محل نصب سایت گلاس
ترتیب استاندارد نصب در مدار تبرید:
کمپرسور → کندانسور → رسیور → فیلتر درایر → سایت گلاس → شیر برقی → شیر انبساط → اواپراتور
قرار گرفتن سایت گلاس بعد از فیلتر درایر، امکان بررسی عملکرد فیلتر درایر و میزان رطوبت مدار را با دقت بالا فراهم میکند.
تفسیر وضعیت سایت گلاس
| وضعیت مشاهده شده | تفسیر |
|---|---|
| مایع شفاف و بدون حباب | عملکرد صحیح سیستم |
| وجود حباب مداوم | کمبود مبرد، افت فشار یا فلش گاز |
| رنگ سبز | مدار خشک و سالم |
| رنگ زرد | وجود رطوبت یا اشباع شدن فیلتر درایر |
مقایسه مدلهای SGI 16
| مدل | نوع اتصال | کاربرد |
|---|---|---|
| 014-0024 | مهرهای (Flare × Flare) | نصب بین دو اتصال مهرهای |
| 014-0026 | پیچ تو پیچ (Flare Female × Male) | نصب مستقیم روی فیلتر درایرهای مهرهای |
| 014-0044 | جوشی (ODF × ODF) | نصب دائمی در سردخانهها و سیستمهای صنعتی |
نقد و بررسی
سایت گلاس Danfoss SGI 16 با اتصال مهرهای 5/8 اینچ یکی از بهترین گزینهها برای سیستمهای تبرید با ظرفیت متوسط و بالا است. بدنه برنجی مقاوم، شیشه با دید مناسب، نشانگر دقیق رطوبت، تحمل فشار 35 بار و کیفیت ساخت بالای دانفوس، این محصول را به انتخابی مطمئن برای سردخانهها، چیلرها، کندانسینگ یونیتها و تجهیزات برودتی صنعتی تبدیل کرده است. نصب آسان، عملکرد دقیق و طول عمر بالا از مهمترین مزایای این مدل محسوب میشوند.
