برند:دانفوس
مدل:SGI 22 S
کد قطعه:014-0039
نوع محصول:سایت گلاس با نشانگر رطوبت | Sight Glass

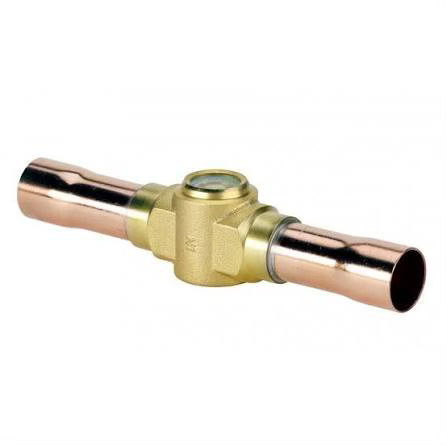

سایت گلاس دانفوس مدل SGI22S سایز ۷/۸ اینچ | جوشی
Danfoss SGI 22 S Sight Glass with Moisture Indicator 7/8" | ODF
برند:دانفوس (Danfoss)
مشخصات
برند
دانفوس
مدل
SGI 22 S
کد قطعه
014-0039
نوع محصول
سایت گلاس با نشانگر رطوبت | Sight Glass
نوع اتصال
جوشی | Solder ODF
سایز اتصال
7/8 اینچ
نوع نشانگر
Moisture Indicator (I Indicator)
حداکثر فشار کاری
۳۵ بار | psi 500
محدوده دمای کاری
50- تا 80+ درجه سانتیگراد
سازگار با گاز
R22 - R134a - R404A - R407C - R448A - R449A - R450A - R452A - R507A و سایر مبردهای سازگار با سری SGI
محل نصب
خط مایع | Liguid Line
کاربرد
نمایش جریان مبرد و وضعیت رطوبت سیستم تبرید
جنس بدنه
برنج
توضیحات
سایت گلاس Danfoss SGI 22S با کد فنی 014-0039 یک نشانگر جریان و رطوبت مبرد با اتصال جوشی (ODF) سایز 7/8 اینچ است که برای نصب در خط مایع سیستمهای تبرید صنعتی، سردخانههای بزرگ، چیلرها و کندانسینگ یونیتهای با ظرفیت بالا طراحی شده است. این تجهیز امکان مشاهده وضعیت عبور مبرد و همچنین کنترل میزان رطوبت مدار را بدون نیاز به باز کردن سیستم فراهم میکند. اتصال جوشی ODF باعث ایجاد آببندی مطمئن، استحکام بالا و کاهش احتمال نشتی در مدارهای برودتی میشود.
اندیکاتور رطوبت این مدل در شرایط خشک به رنگ سبز و در صورت افزایش رطوبت به زرد تغییر رنگ میدهد. مشاهده حبابهای مداوم در شیشه نیز میتواند نشاندهنده کمبود مبرد، افت فشار یا تشکیل فلش گاز در خط مایع باشد. بررسی منظم سایت گلاس به افزایش عمر کمپرسور، محافظت از شیر انبساط و کاهش هزینههای تعمیر و نگهداری سیستم کمک میکند.
تفاوت اتصال جوشی و مهرهای
| ویژگی | جوشی (ODF) | مهرهای (Flare) |
|---|---|---|
| استحکام اتصال | بسیار بالا | بالا |
| احتمال نشتی | بسیار کم | کم |
| نصب | نیاز به جوشکاری | نصب سریع |
| سرویس و تعویض | دشوارتر | آسانتر |
| مناسب برای | پروژههای صنعتی و نصب دائمی | سیستمهای قابل سرویس |
محل نصب سایت گلاس
ترتیب استاندارد نصب در مدار تبرید:
کمپرسور → کندانسور → رسیور → فیلتر درایر → سایت گلاس → شیر برقی → شیر انبساط → اواپراتور
قرار گرفتن سایت گلاس بعد از فیلتر درایر باعث میشود عملکرد فیلتر درایر و میزان رطوبت مدار بهصورت دقیق قابل بررسی باشد.
تفسیر وضعیت سایت گلاس
| وضعیت مشاهده شده | تفسیر |
|---|---|
| مایع شفاف و بدون حباب | عملکرد صحیح سیستم |
| وجود حباب مداوم | کمبود مبرد، افت فشار یا فلش گاز |
| رنگ سبز | مدار خشک و سالم |
| رنگ زرد | وجود رطوبت یا اشباع شدن فیلتر درایر |
مقایسه مدلهای SGI 22
| مدل | نوع اتصال | کاربرد |
|---|---|---|
| SGI 22S - 014-0039 | جوشی (ODF × ODF) | نصب دائمی در سردخانهها، چیلرها و سیستمهای صنعتی با ظرفیت بالا |
نقد و بررسی
سایت گلاس Danfoss SGI 22S با اتصال جوشی 7/8 اینچ یکی از حرفهایترین مدلهای دانفوس برای سیستمهای تبرید صنعتی است. بدنه برنجی مقاوم، اتصالات مسی ODF، تحمل فشار 35 بار، شیشه با دید مناسب و اندیکاتور دقیق رطوبت، این محصول را به گزینهای ایدهآل برای سردخانههای بزرگ، چیلرها و تجهیزات برودتی با ظرفیت بالا تبدیل کرده است. کیفیت ساخت ممتاز، آببندی مطمئن و طول عمر بالا از مهمترین مزایای این مدل هستند.
