برند:دانفوس
مدل:KVL 22
کد قطعه:034L0045
نوع محصول:رگلاتور فشار کارتر| Crankcase Pressure Regulator

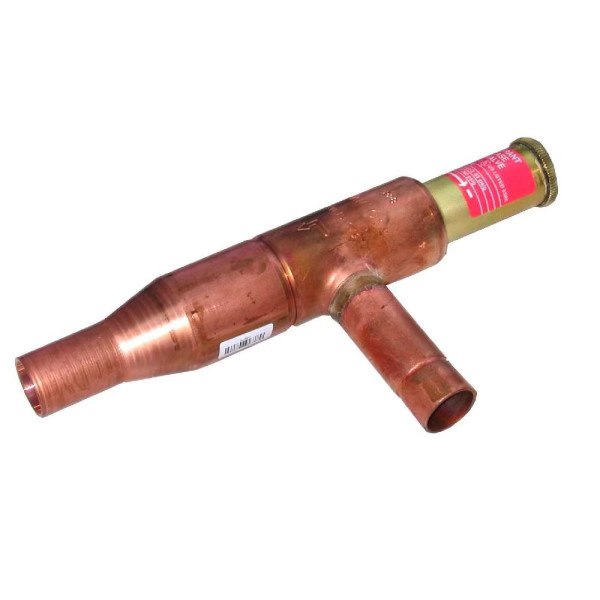

رگلاتور فشار کارتر دانفوس مدل KVL 22 سایز ۷/۸ اینچ | جوشی
Danfoss KVL 22 Crankcase Pressure Regulator 7/8" | ODF
برند:دانفوس (Danfoss)
مشخصات
برند
دانفوس
مدل
KVL 22
کد قطعه
034L0045
نوع محصول
رگلاتور فشار کارتر| Crankcase Pressure Regulator
نوع اتصال
جوشی | Solder ODF
سایز اتصال
7/8 اینچ
مقدار جریان (kv)
3.2 m³/h
محدوده تنظیم فشار
۰.۲ تا ۶ بار
تنظیم کارخانه
۲ بار | ۲۹ psig
حداکثر فشار کاری
۱۸ بار
حداکثر فشار تست
۱۹.۸ بار
محدوده دمای سیال
60- تا 130+ درجه سانتیگراد
محل نصب
خط مکش قبل از کمپرسور
جهت جریان
یکطرفه (طبق فلش روی بدنه)
سازگار با گاز
R22، R134a، R404A، R407C، R507 و سایر مبردهای سازگار با سری KVL
توضیحات
رگلاتور Danfoss KVL 22 با کد فنی 034L0045 یک رگلاتور فشار کارتر (CPR) است که برای محدود کردن فشار مکش ورودی کمپرسور در هنگام استارت اولیه، پس از دیفراست یا در شرایطی که فشار اواپراتور بهطور ناگهانی افزایش مییابد، طراحی شده است. این شیر از اعمال فشار بیش از حد به کمپرسور جلوگیری کرده و مانع اضافهبار موتور و آسیب به قطعات داخلی کمپرسور میشود.
سری KVL بهگونهای طراحی شده است که تنها فشار خروجی (سمت کمپرسور) را کنترل میکند و تغییرات فشار سمت ورودی بر عملکرد آن تأثیری ندارد. وجود بلوز استیل متعادل (Balanced Bellows) و سیستم کاهش نوسانات فشار (Pulsation Damping) باعث تنظیم دقیق فشار، عملکرد پایدار و افزایش طول عمر شیر میشود. اتصال جوشی 7/8 اینچ (ODF) نیز آببندی مطمئن و مقاومت بالایی در برابر نشتی فراهم میکند.
محل نصب رگلاتور KVL
ترتیب صحیح نصب در مدار تبرید:
اواپراتور → رگلاتور KVL → کمپرسور
این رگلاتور همیشه روی خط مکش و قبل از کمپرسور نصب میشود.
کاربردهای KVL 22
- محافظت از کمپرسور هنگام راهاندازی
- جلوگیری از اضافهبار موتور کمپرسور
- محدود کردن فشار مکش
- مناسب برای سردخانهها، چیلرها و سیستمهای تبرید صنعتی
- ایدهآل برای کمپرسورهای نیمههرمتیک با ظرفیت متوسط و بالا
تفاوت KVL و KVP
| ویژگی | KVL | KVP |
|---|---|---|
| وظیفه | محافظت از کمپرسور | کنترل فشار اواپراتور |
| محل نصب | خط مکش قبل از کمپرسور | خروجی اواپراتور |
| کنترل | فشار کارتر کمپرسور | فشار اواپراتور |
| هدف | جلوگیری از اضافهبار کمپرسور | تثبیت دمای اواپراتور |
مزایای رگلاتور KVL
- محافظت از کمپرسور در برابر فشارهای ناگهانی
- افزایش طول عمر کمپرسور
- عملکرد دقیق و قابل تنظیم
- بدنه مقاوم و آببندی مطمئن
- مناسب برای طیف وسیعی از مبردهای رایج
- کیفیت ساخت اصلی دانفوس
نقد و بررسی
رگلاتور فشار کارتر Danfoss KVL 22 با اتصال جوشی 7/8 اینچ یکی از پرکاربردترین رگلاتورهای حفاظتی در سیستمهای تبرید صنعتی است. این مدل با Kv برابر 3.2 m³/h، محدوده تنظیم 0.2 تا 6 بار و تنظیم کارخانه روی 2 بار، عملکردی دقیق در کنترل فشار مکش ارائه میدهد. KVL 22 بهویژه برای کمپرسورهای نیمههرمتیک بیتزر، دانفوس و کوپلند اسکرال در پروژههای سردخانهای و چیلرها انتخابی مطمئن و حرفهای محسوب میشود.
