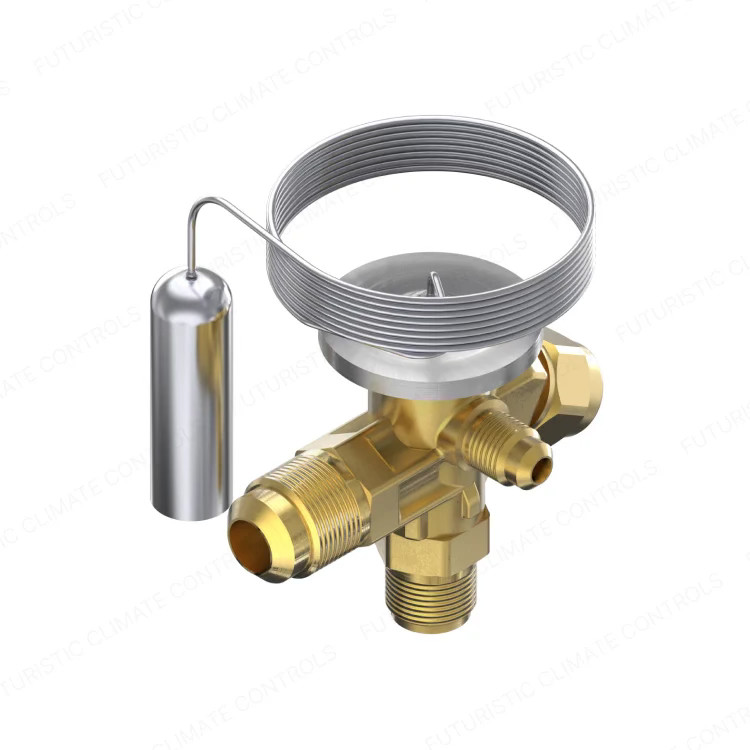

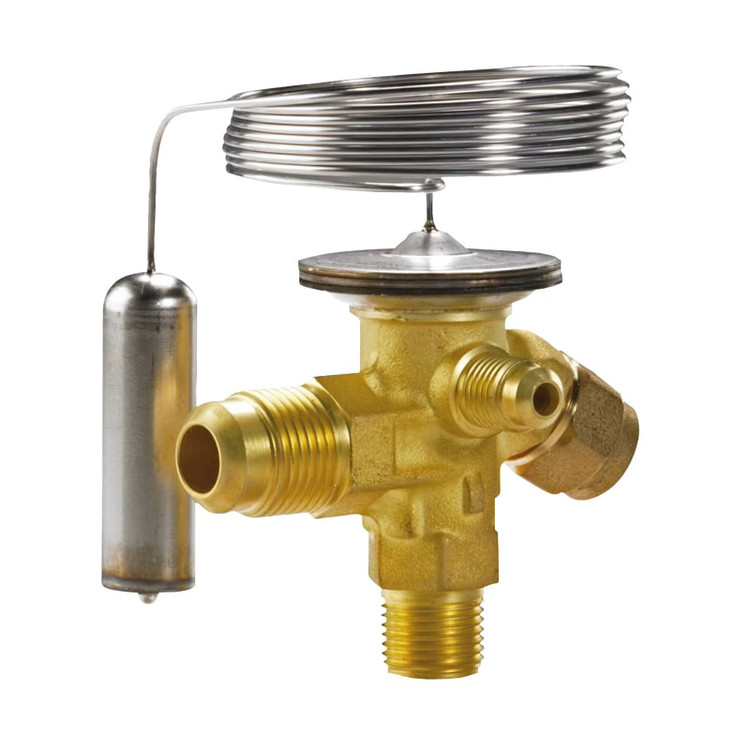

شیر انبساط ترموستاتیکی دانفوس مدل TES2 | اکولایزر دار
Danfoss TES2 Thermostatic Expansion Valve 3/8" × 1/2" Flare Without Orifice
برند:دانفوس (Danfoss)
مشخصات
برند
دانفوس
مدل
TES2
کد قطعه
068Z3403
نوع محصول
شیر انبساط ترموستاتیکی | TXV
نوع اکولایزر
خارجی | External Equalization
نوع نازل
بدون نازل - سوزن جداگانه انتخاب میشود
نوع اتصال
مهره ای × مهره ای | Flare * Flare
سایز اتصال ورودی / خروجی
3/8 × 1/2 اینچ
اتصال اکولایزر
۱/۴ اینچ مهره ای
طول کپیلاری
1.5 متر
محدوده دمای کاری
40- تا 10+ درجه سانتیگراد (Range N)
MOP
ندارد
سازگار با گاز
R404A - R507A
حداکثر فشار کاری
۳۴ بار
قابلیت تنظیم سوپرهیت
دارد
کاربرد
کنترل تزریق مبرد در اواپراتور سیستمهای تبرید
ساخت کشور
آلمان - لهستان - هلند - هند
توضیحات
شیر انبساط Danfoss TES2 با کد فنی 068Z3403 یک شیر انبساط ترموستاتیکی با اکولایزر خارجی (External Equalized TXV) است که برای کنترل دقیق جریان مبرد در اواپراتورهای سیستمهای تبرید طراحی شده است. این مدل بهصورت بدون نازل (Orifice)عرضه میشود و ظرفیت آن با انتخاب اوریفیس مناسب (سایزهای 01 تا 05) تعیین میشود؛ بنابراین میتوان از یک بدنه شیر برای ظرفیتهای مختلف استفاده کرد.
مدل TES2 برای استفاده با مبردهای R404A و R507A طراحی شده و به دلیل بهرهگیری از اکولایزر خارجی، فشار واقعی خروجی اواپراتور را به دیافراگم شیر منتقل میکند. این ویژگی در سیستمهایی که افت فشار اواپراتور زیاد است، باعث کنترل دقیقتر سوپرهیت، افزایش راندمان تبرید و جلوگیری از برگشت مبرد مایع به کمپرسور میشود. این شیر دارای اتصال 3/8 اینچ ورودی، 1/2 اینچ خروجی، اتصال اکولایزر 1/4 اینچ فلر و کپیلاری 1.5 متری است.
کاربردها
- سردخانههای زیر صفر و بالای صفر
- فریزرهای صنعتی
- تونلهای انجماد
- چیلرهای تراکمی
- کندانسینگ یونیتها
- سیستمهای تبرید با مبردهای R404A و R507A
مزایا
- اکولایزر خارجی برای کنترل دقیقتر سوپرهیت
- بدون نازل و قابلیت انتخاب اوریفیس متناسب با ظرفیت
- سوپرهیت قابل تنظیم
- جلوگیری از برگشت مبرد مایع به کمپرسور
- سازگار با اوریفیسهای قابل تعویض TE2
- کیفیت ساخت اصلی دانفوس
- عملکرد پایدار و طول عمر بالا
نقد و بررسی
شیر انبساط Danfoss TES2 با کد 068Z3403 یکی از پرکاربردترین شیرهای انبساط ترموستاتیکی دانفوس برای سیستمهای برودتی مبتنی بر R404A و R507A است. طراحی با اکولایزر خارجی، قابلیت استفاده از اوریفیسهای قابل تعویض، کنترل دقیق سوپرهیت و کیفیت ساخت بالا، این محصول را به گزینهای ایدهآل برای سردخانهها، فریزرهای صنعتی، چیلرها و سایر تجهیزات تبرید حرفهای تبدیل کرده است. در سیستمهایی که افت فشار اواپراتور قابل توجه است، TES2 نسبت به مدل TS2 عملکرد دقیقتر و پایدارتری ارائه میدهد.
